Дома 1-Лг602В. История, эволюция и декоративные элементы
Часть 4. 1-Лг602В. Четвёртое поколение. (1972-1975 года)





Глава 1. Первые угловые секции. Двухадресная сборка проспект Большевиков, 37 корп. 1 – 39



Граница между 3-м и 4-м поколениями, получилась довольно размытой, и немножко спорной. Первоначально под "4-м поколением" подразумевались дома серии 1-Лг602В с измененным торцом. Более детально изучив вопрос, я понял, что справедливее будет вести отсчет с появления первого поворота на доме этой серии. Поэтому речь сейчас пойдет о кусочке, который строился в момент формирования нового облика торцов. Так как у этого дома глухой торец, то в конечном итоге отсчет новой эры 602-й серии я решил начать с него.

Как упоминалось раньше, после постройки экспериментального дома 14 корпус 1 по Будапештской улице, из 2-х пробных кусков, был выбран 2-й вариант развития. По этому образцу построили некоторое количество домов. В конце концов, снова возникла необходимость создать такие секции, чтобы с помощью них можно было делать повороты в разные стороны. Таким образом, пристраивая неограниченное число секций, можно формировать многоподъездные дома причудливой формы.

Продолжились очередные эксперименты с домами. На этот раз ставилась цель создать универсальный поворотный подъезд, на базе обычных промежуточных секций. При этом по внешнему виду он должен гармонировать с другими секциями, и нормально состыковываться с ними по высоте. Постарались учесть неудачный опыт дома на Будапештской, 14 корп. 1.

На этот раз опытной площадкой стал Весёлый Посёлок. Пока разрабатывали поворотный узел для этой серии, на закате 3-го поколения был построен прямой дом из 6 секций. Последнюю секцию сделали с глухим торцом, возможно для будущей пристройки. Вскоре, разработали удачный вариант дома с поворотами и через какое-то время, стали пристраивать его к существующему дому, со стороны глухого торца.

Декоративное оформление постарались подобрать такое же, как и у построенного ранее дома. Сделали это для того, чтобы сравнить, насколько удачно сочетаются обе части. Забыли только о единственной и незначительной детали. Боковые стенки лицевых лоджий в прямой части дома, облицованы белой керамической плиткой, а в пристраиваемой части – голубой, под цвет внутренних стен.

В этом эксперименте получилось все иначе. Поворотные участки дома, которые я назову "угловые секции", выглядят довольно симпатично и удачно вписываются в общий вид. Единственный недостаток этого дома в том, поворотная часть сделана отдельно, примыкая к прямой части. От этого, между обеими частями сборки, образовалась щель, в некоторых местах которой видны просветы. В конце новой пристройки, последнюю угловую секцию сделали с глухим торцом, для следующего эксперимента. Но дальнейшего строительства не последовало, и конец пристроенного фрагмента дома так и остался с глухим торцом.

Получившийся дом, а точнее комбинированная сборка, имеет двойную адресацию. Первые 6 секций получили адрес по проспекту Большевиков, 37 корп. 1, а вторая 4-х секционная часть стала числится по проспекту Большевиков, 39.

В общем виде, комбинированная сборка из 10 секций получилась похожая на латинскую букву "L".

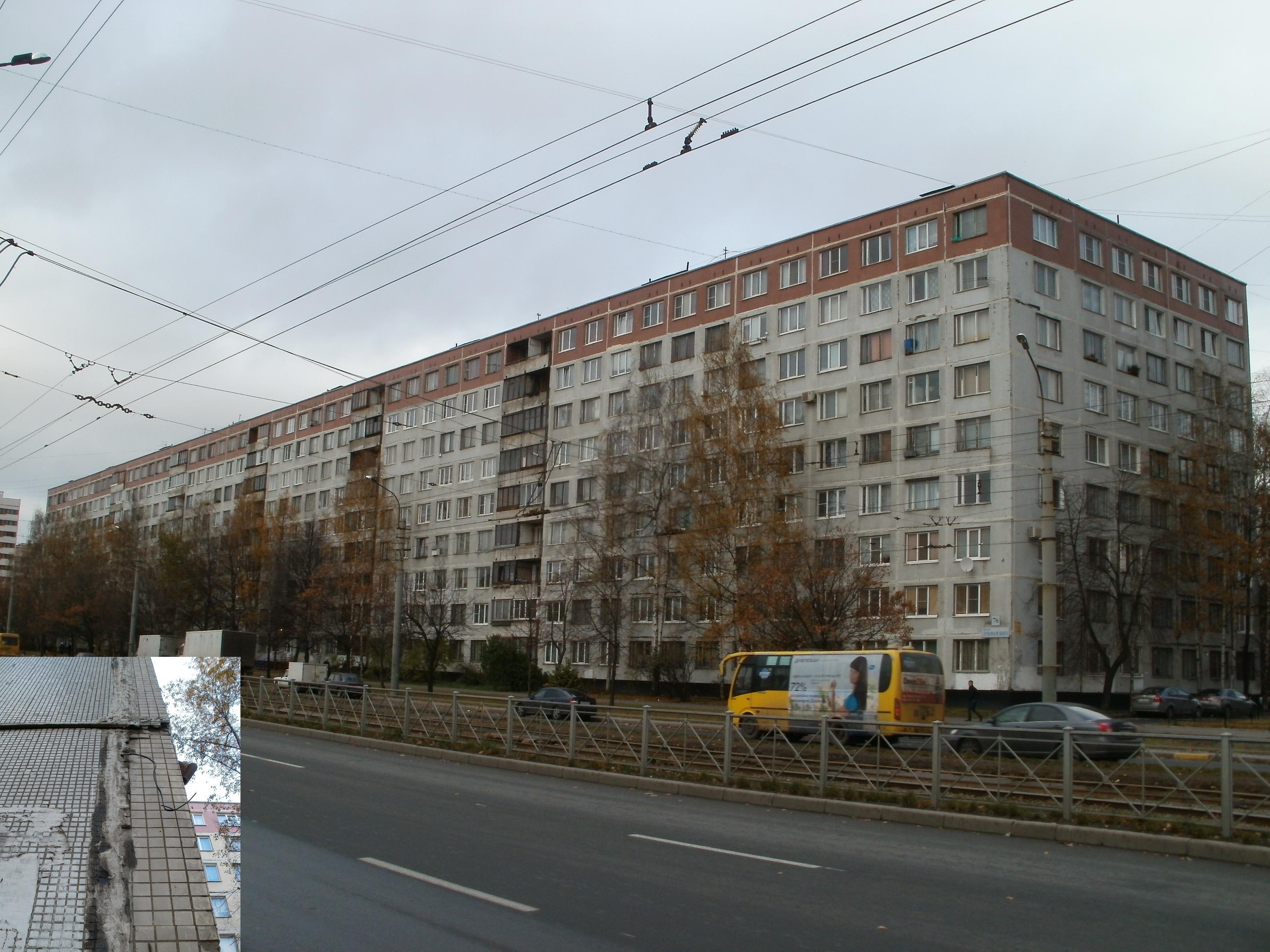

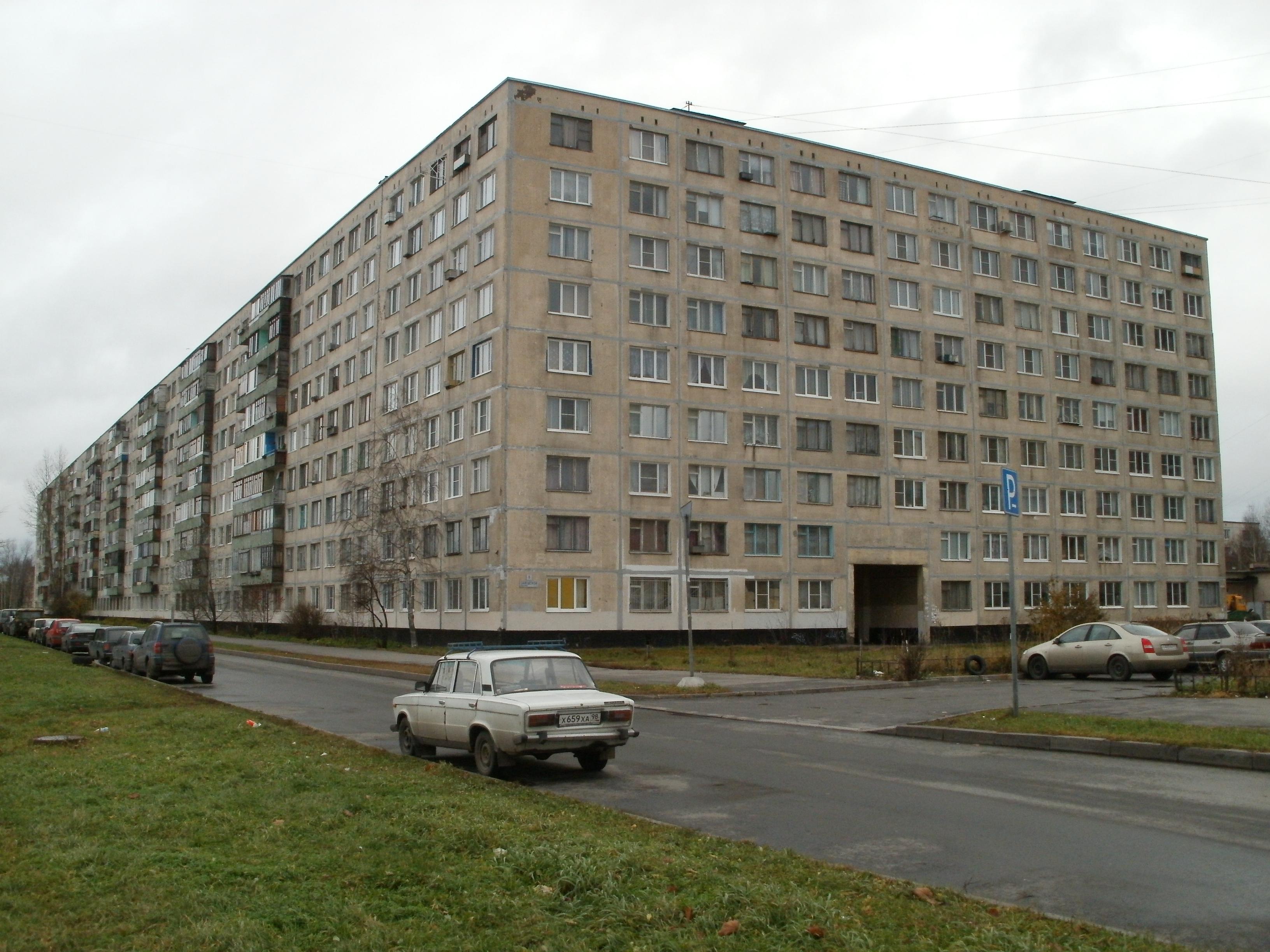

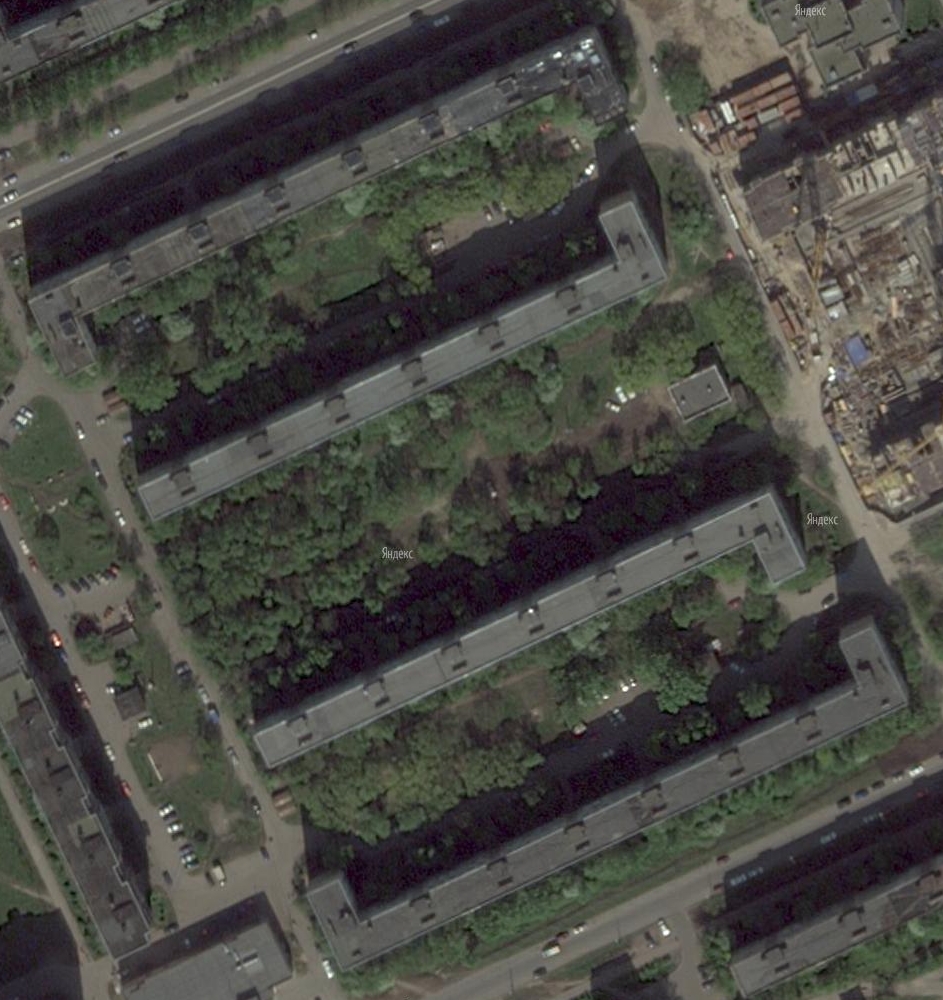

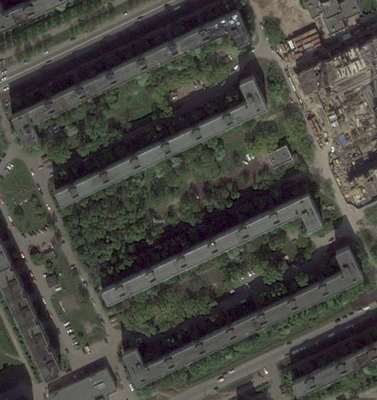

Проспект Большевиков, 37 корп. 1

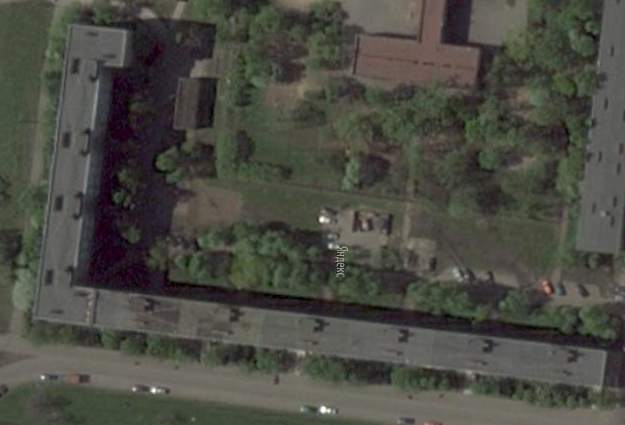

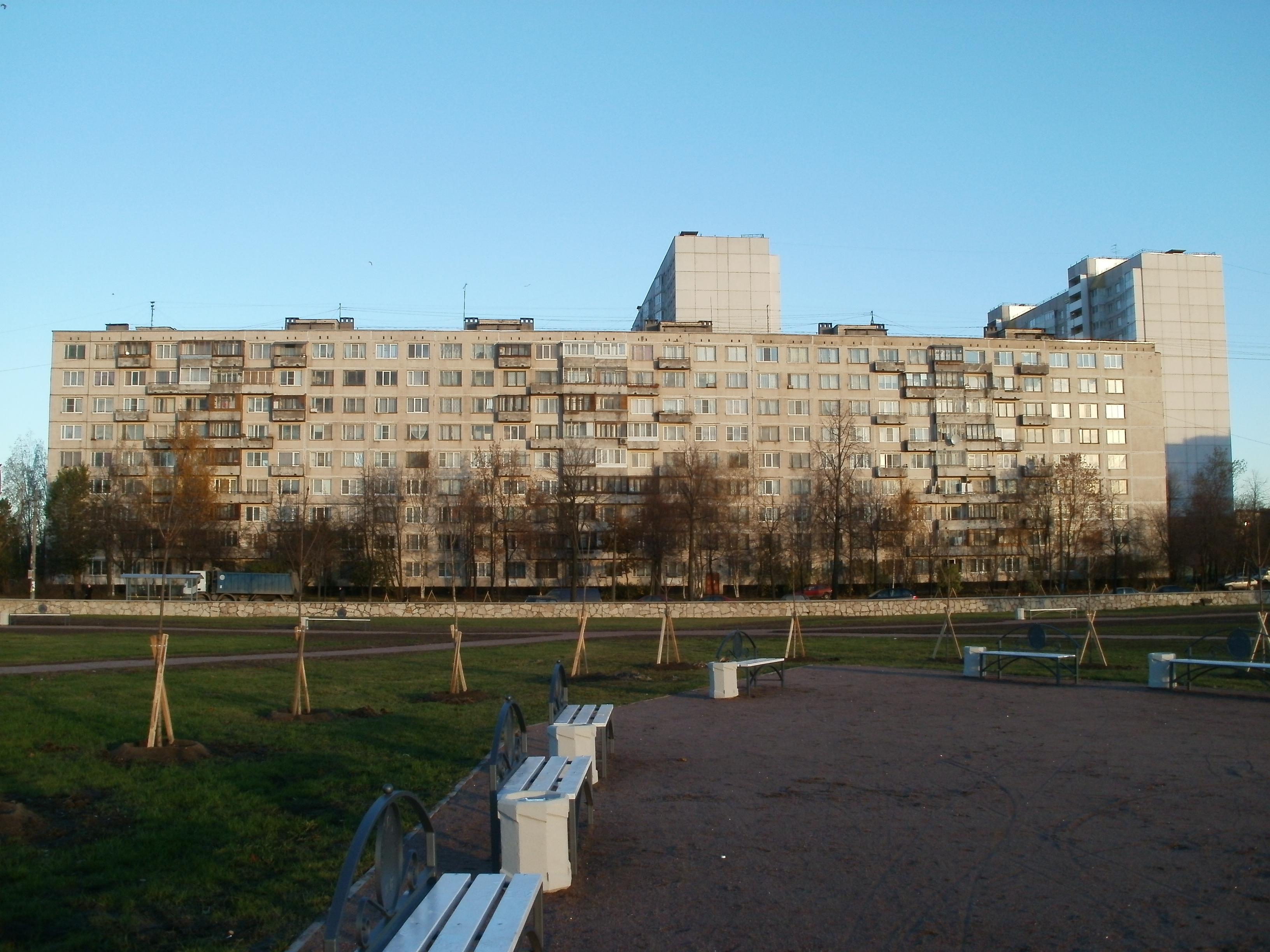

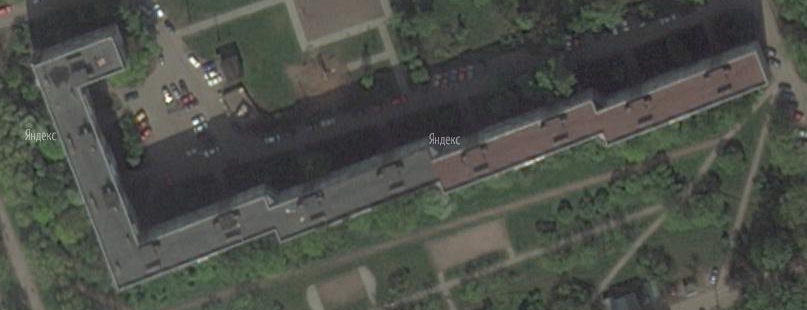

Рис 1. L - образный дом двойной адресации с угловыми секциями. Вид со спутника
Проспект Большевиков, 37 корп. 1 – 39



Собственно, в этом доме, появился новый тип секций – угловые. Эти секции, в свою очередь можно разделить на правосторонние и левосторонние. На примере этого дома попробуем разобраться, из чего состоит такая секция, а также определим её условный размер:



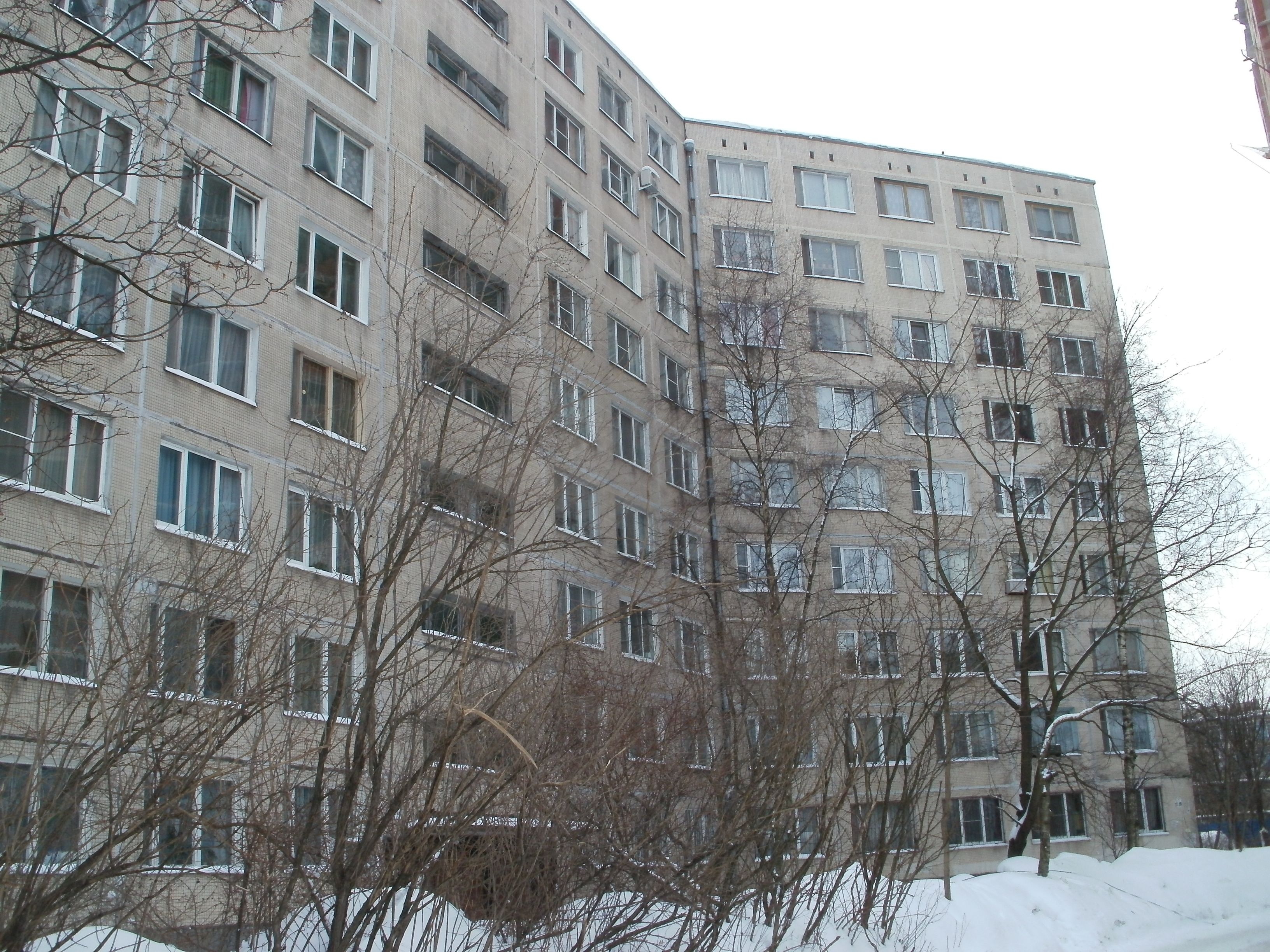

Большевиков, 37 корп. 1

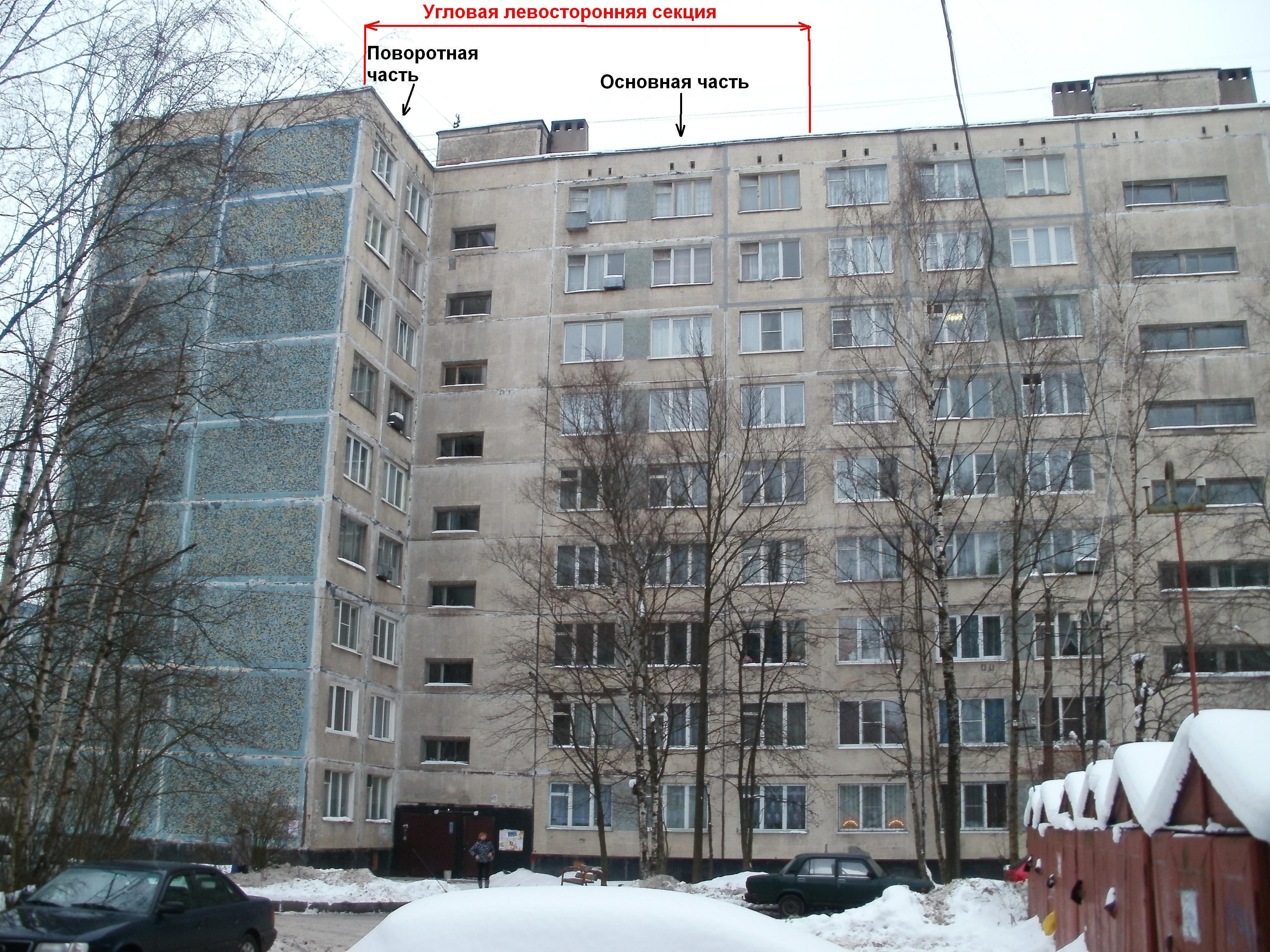

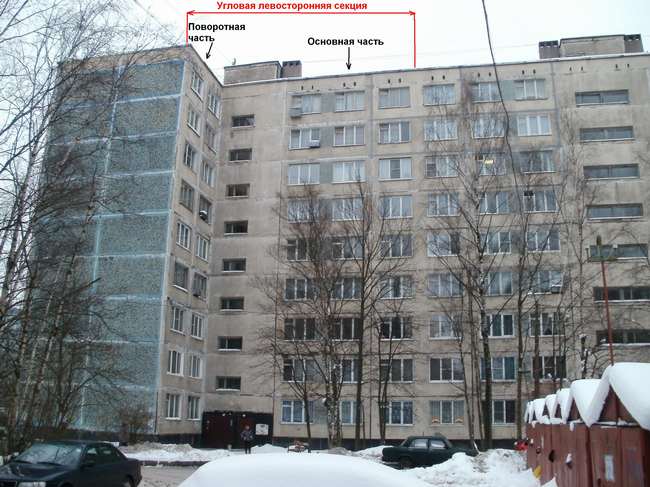

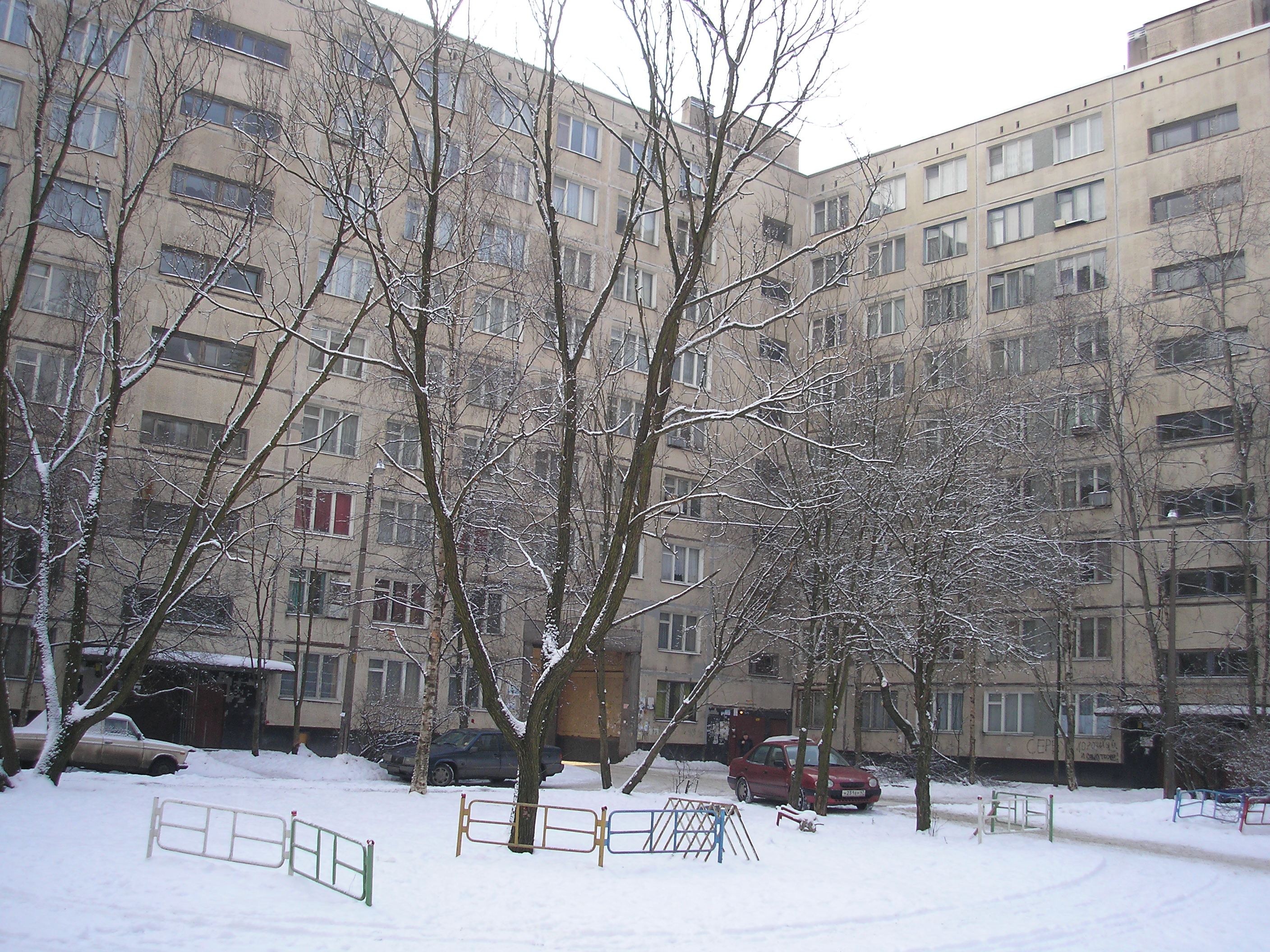

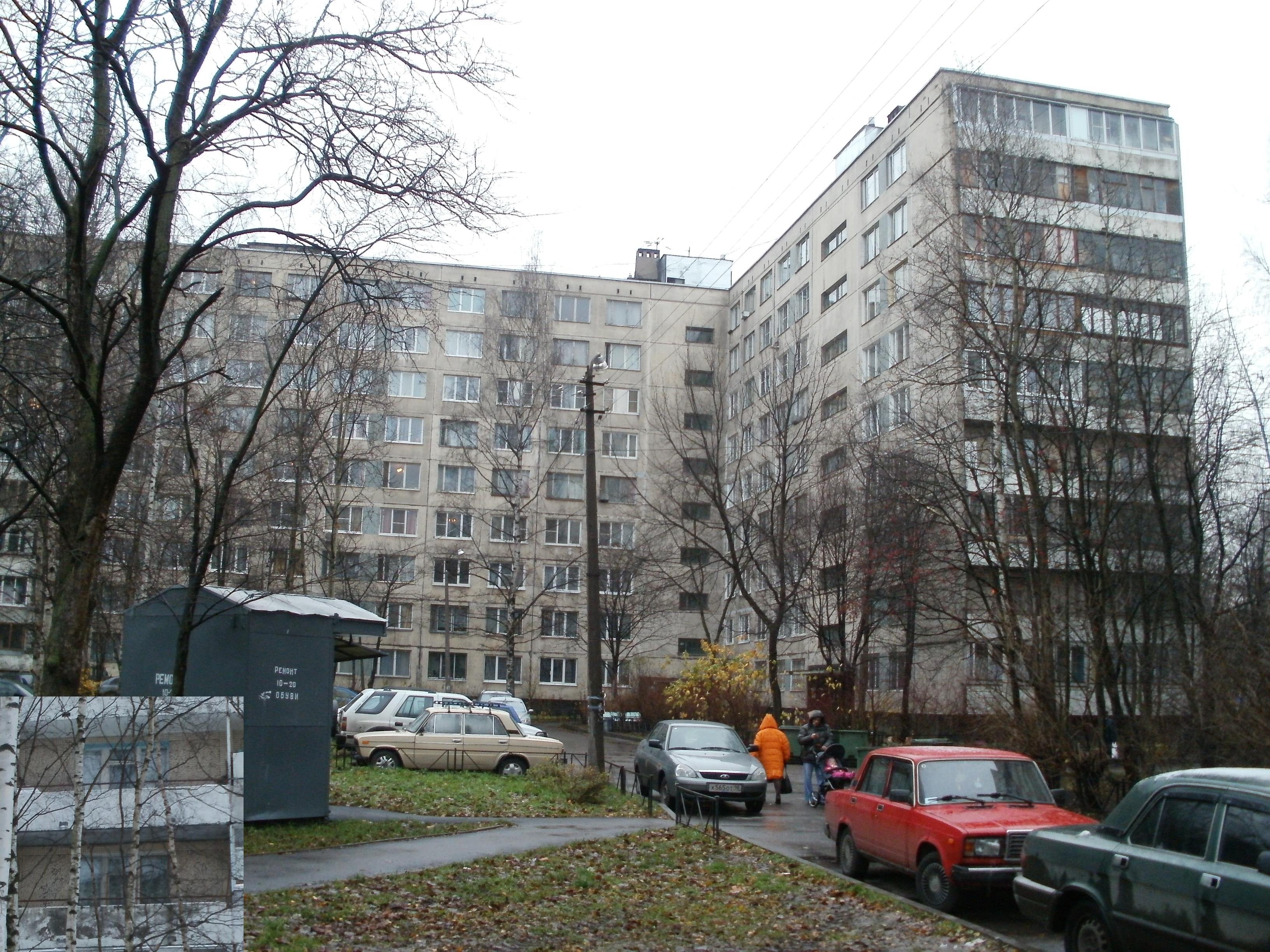

Рис 2. Вид поворотного фрагмента дома изнутри. Проспект Большевиков, 37 корп. 1 – 39



Для начала заглянем вовнутрь двора. Сразу бросаются в глаза окна подъездов, уменьшенные до одной стандартной лестничной рамы. Запихнуты они впритык к повороту, с левой стороны от угла. Помимо необычных окон, этот подъезд не имеет козырька, а напольная плита перед входной дверью, уменьшенного размера (около 4 метров).

Если условно принять за основной кусок тот, на котором расположена стена с окнами подъезда, то оставшаяся часть данной секции поворачивает вправо. Назовем такую секцию "правосторонней угловой". Окна подъезда в такой секции будут всегда слева от линии сгиба.

К лифтовой пристройке на крыше, с левого бока примыкает всего один высокий сужающийся вентиляционный канал, с тремя явно выраженными отверстиями. Из-за особенности внутреннего расположения квартир в угловой части секции, второй канал разделен на два, более маленьких. Оба получившихся вентиляционных канала стали низкими, имеют удлиненную форму в виде прямоугольника, и расположены в куске секции после поворота. Стоят они под углом 90 градусов друг к другу.

С фасада после, поворота расположены два столбца окон квартир, и на них секция заканчивается. Эта стена, а следовательно, и весь кусок секции, будет поворотным или дополнительным. Длина основного куска секции изнутри получается примерно 4,3 условные единицы, а поворотного – 2 единицы.

А теперь рассмотрим эту часть дома снаружи:

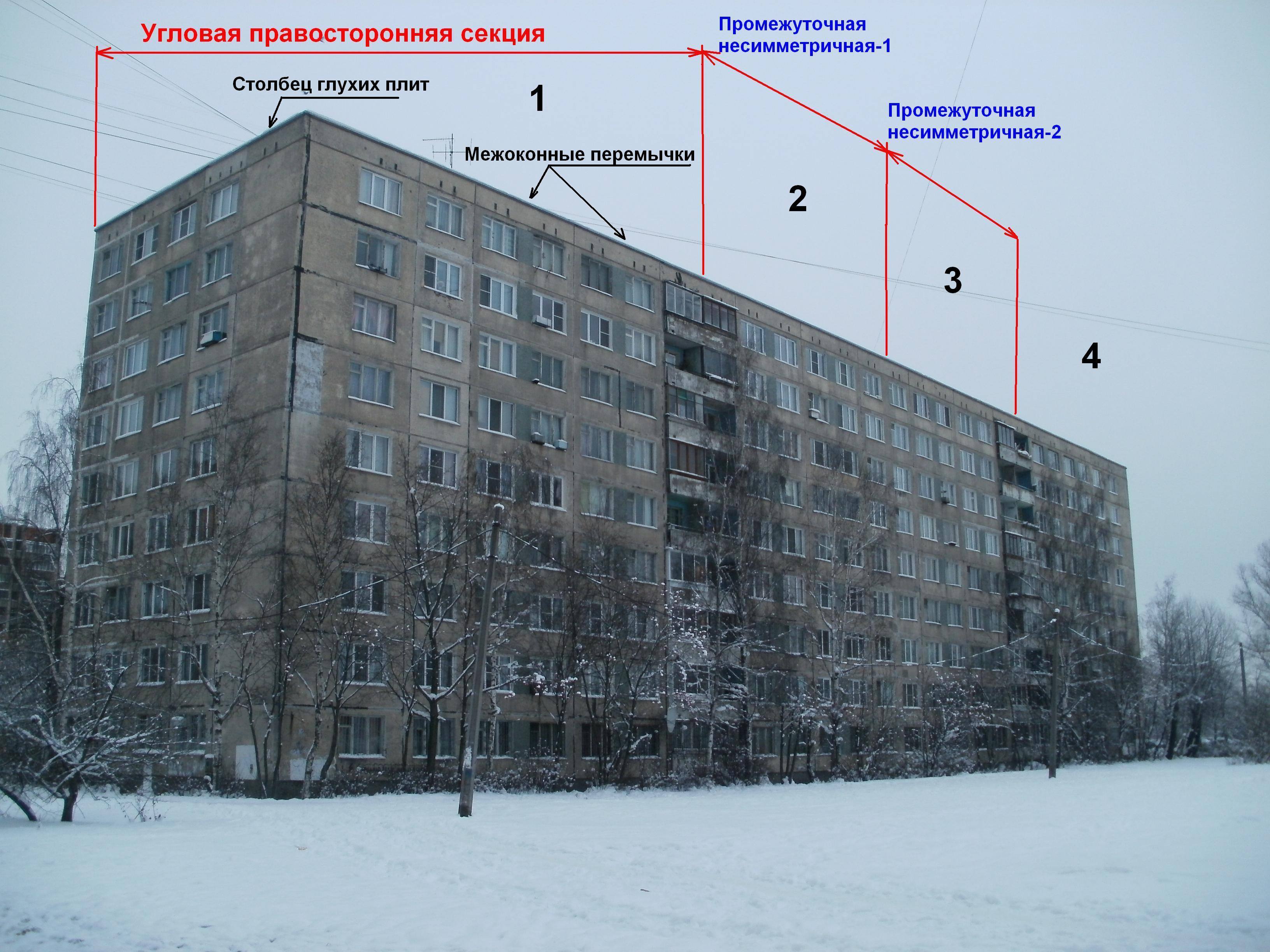

пр.Большевиков, 37 корп. 1

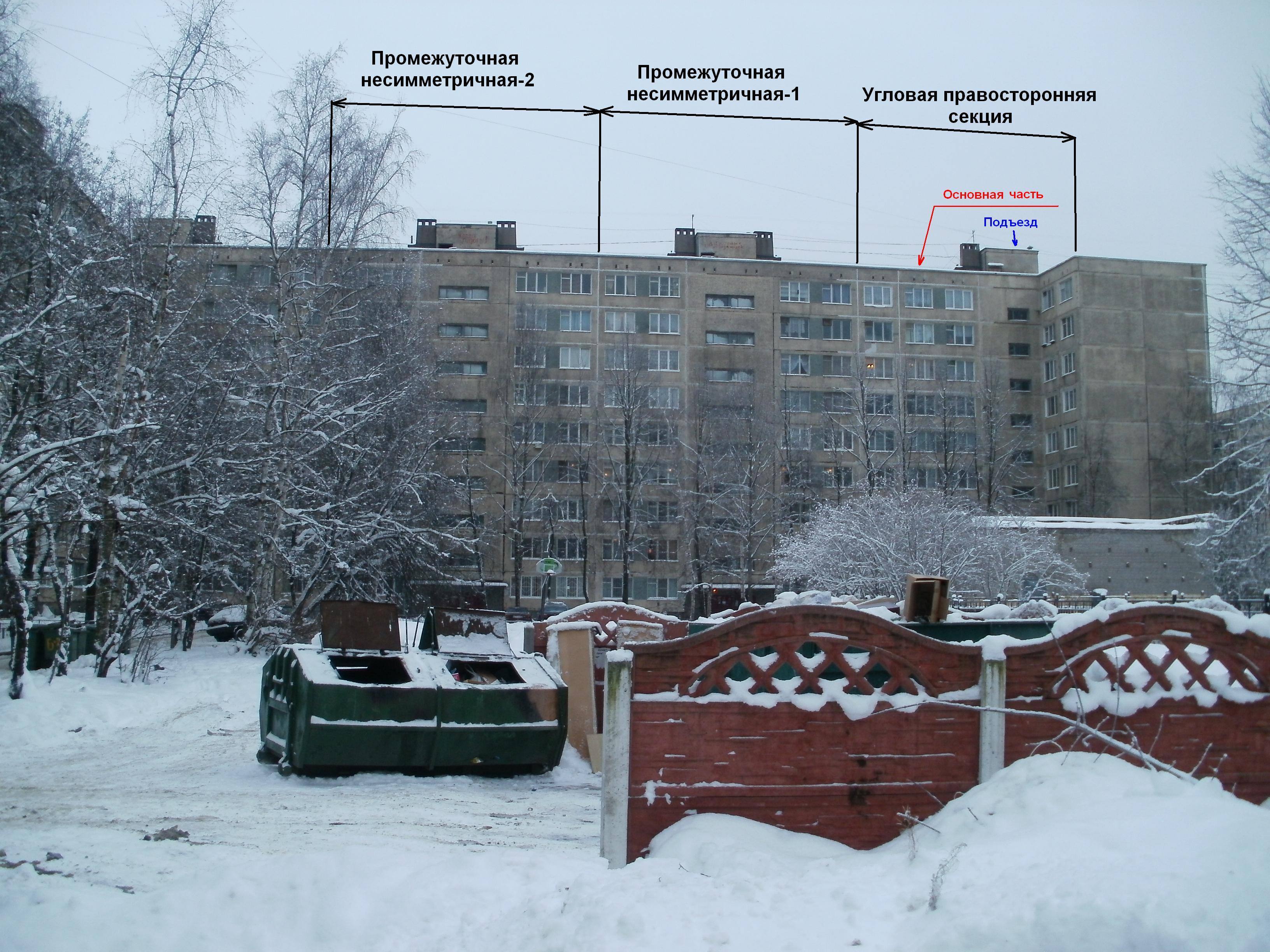

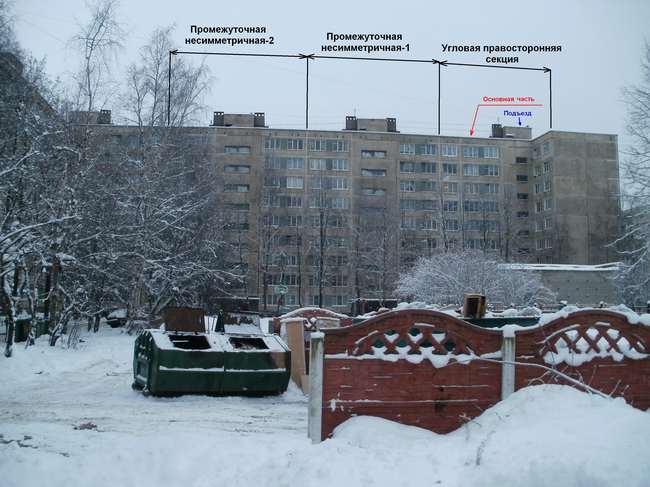

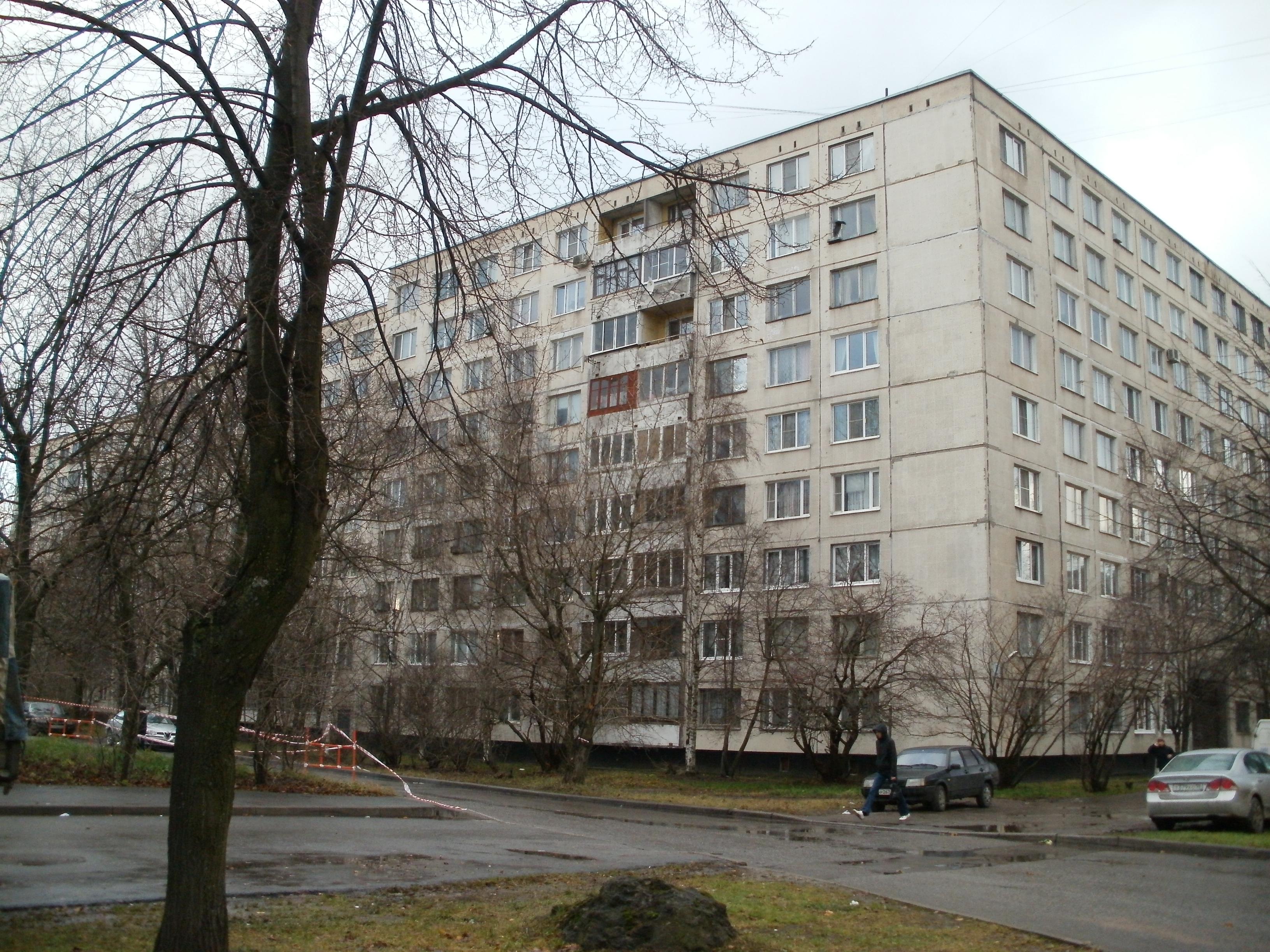

Рис 3. Фрагмент дома с правосторонней угловой секцией версии 1.0. Единственные угловые секции с полным комплектом плит с межоконными перемычками. Проспект Большевиков, 37 корп. 1 – 39



Снаружи длина основной стены угловой секции будет 7,7 единиц. Грубо говоря, отсчитав от края 7 окон квартир, игнорируя пустоту на удлинённой 5-ти метровой плите, получим длину угловой секции снаружи дома. Внешняя стена поворотного куска секции будет в длину 5,3 единицы, до конца дома. Отсчитав 4 окна квартиры от края, вместе с глухой плитой, получим её длину.

Левосторонняя секция является зеркальным отображением правосторонней, и будет иметь аналогичную конструкцию.

В середине, между правосторонней и левосторонней угловыми секциями, поставлены две промежуточные укороченные несимметричные секции, ранее замеченные только в сборках прямых 8-ми подъездных домов.

На лицевом фасаде поворотного фрагмента секции, в самом углу, виден столбец глухих плит. Такая конструкция секций была начальной и встречалась довольно редко. Однако, периодически использовалась в нестандартных и экспериментальных сборках. В более поздней модели, вместо глухих плит поворотной части фасада будут ставить окна. Но периодически, к первоначальной модели секции, будут возвращаться. Спустя некоторое время с такой конструкцией построят по паре угловых секций в доме на Будапештской улице, 9, а затем на Дальневосточном проспекте, 46.

В первом случае угловые секции будут идентичной конструкции, только с новым поколением окон и жёлтой внутренней стенкой лоджии. Во 2-м случае угловая секция будет с привязкой к балконному варианту. Об этих домах будет сказано позже и приведены их структурные схемы.

Забегу немного вперед, и расскажу обо всех вариантах конструкции внешнего угла секции. Следующий вариант угла, когда окна с внешней стены основного куска переместят на дополнительный. При этом уберут окно с длинной продольной плиты, на стене основного куска секции. Это будет угловая секция версии 2.0. Пустые плиты таких секций часто будут украшаться цветной мозаикой, а на одном доме разместят даже целое панно, посвященное советской тематике.

Версия 3.0, это когда на обоих углах внешних стен будут окна. При этом в комнате получится целых два окна.

Учитывая вышесказанное, и основываясь на пропорциях ячеек в доме, можно составить условные двухмерные схемы секций, с помощью которых можно будет моделировать структурные схемы домов этой серии любой сложности. Для примера нарисуем эскиз угловой секции и рассмотрим его основные части:

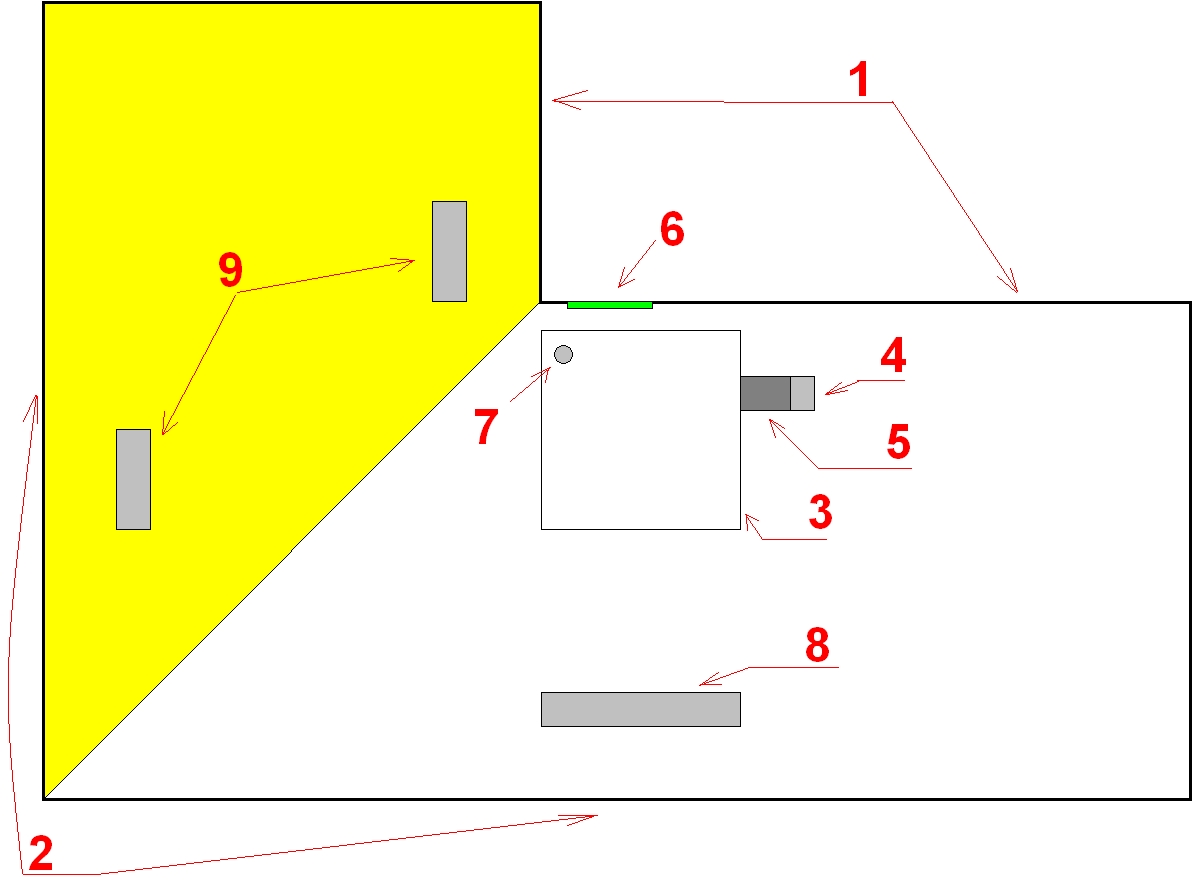

модель правосторонней угловой секции

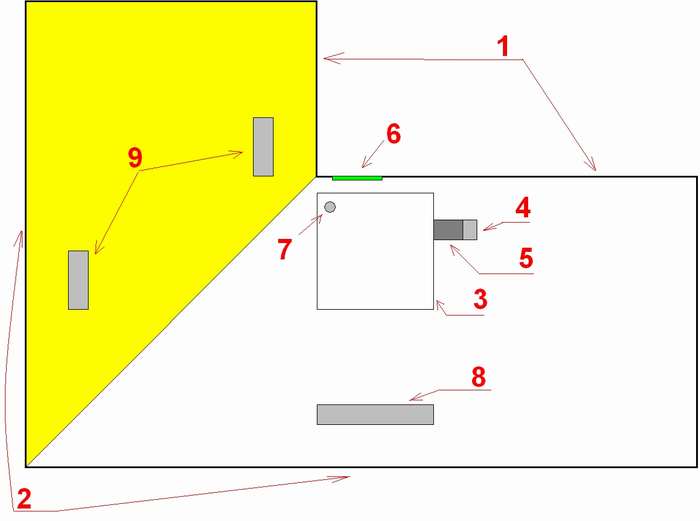

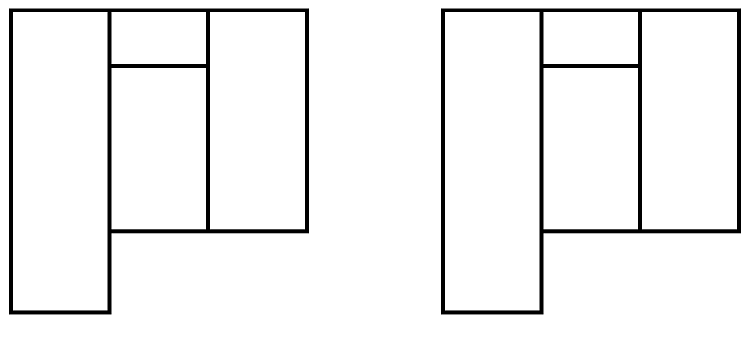

Рис 4. Плоская двухмерная модель правосторонней угловой секции, и её основные части





Основные части угловой секции дома серии 1-Лг602В:
    1 – внутренние стены подъездной части секции
    2 – внешние стены лицевой части секции
    3 – лифтовая надстройка
    4 – основание вытяжного вентиляционного канала боковой квартиры
    5 – надставка вентиляционного канала боковой квартиры
    6 – окно подъезда
    7 – газоотводная трубка мусоропровода
    8 – канал вытяжной вентиляции средних квартир
    9 – каналы вытяжной вентиляции квартир поворотной части секции


А вот так будет выглядеть смоделированная структурная схема цепочки секций, фрагмента дома по пр. Большевиков, 39:



схема пристроенной части дома с угловыми секциями

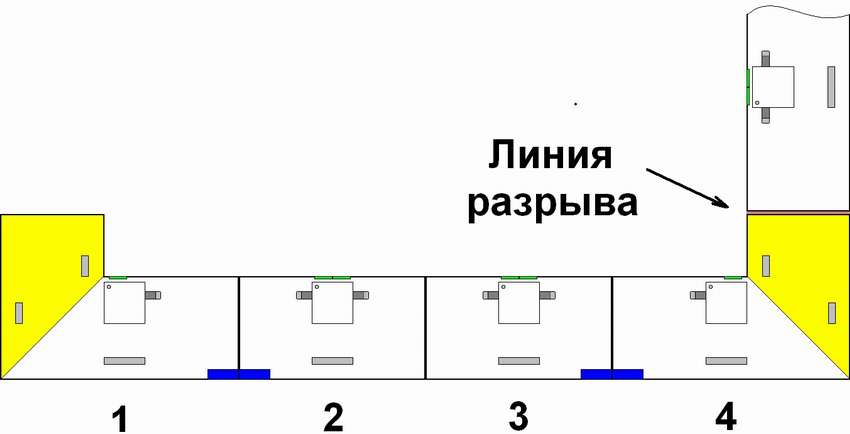

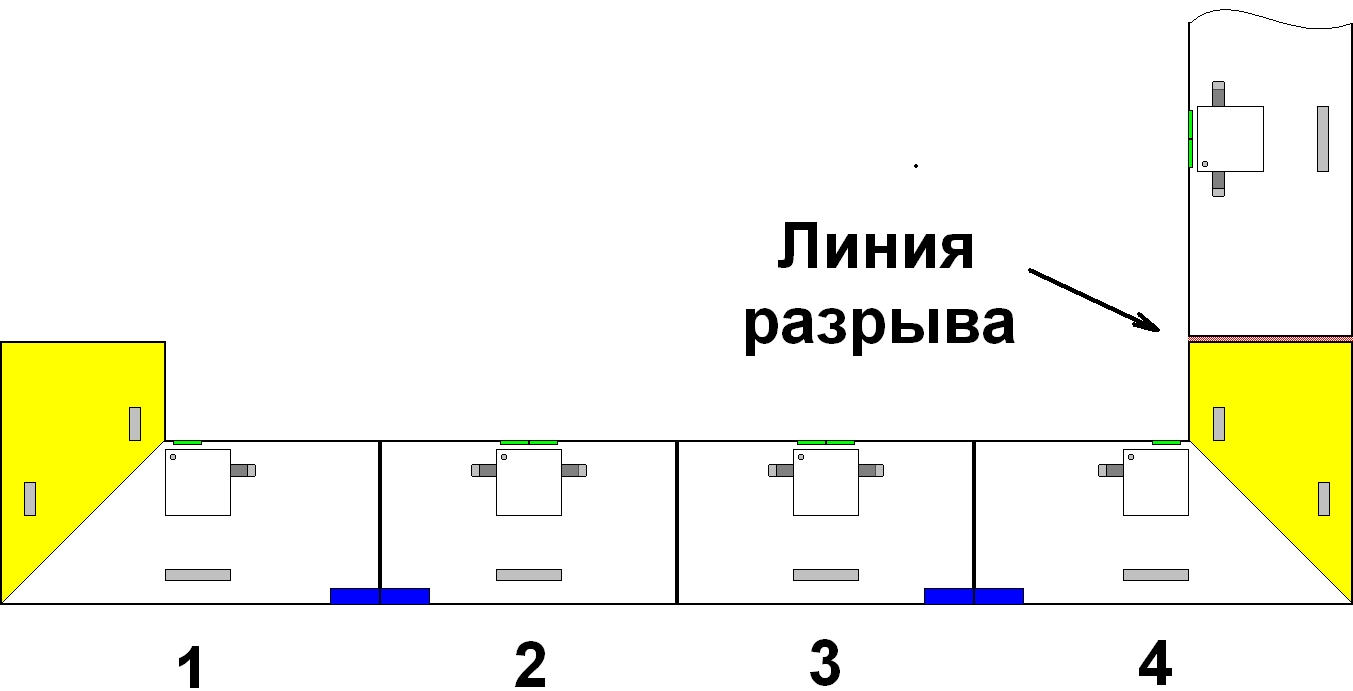

Рис 5. Структурная посекционная схема пристроенной части дома с угловыми секциями. Вид сверху. Пр.Большевиков, 39



Секции обозначены цифрами в таком же порядке, как и на снимке (рис.3). Жёлтым цветом выделен поворотный кусок, белым – основной кусок секции.
      1 – угловая правосторонняя секция v1.0 (с уступом)
      2 и 3 – укороченные несимметричные секции (использовались в сборке 8-ми подъездных домов)
      4 – угловая левосторонняя секция v1.0 (с уступом)



Ниже, крупным планом, сфотографирован стыковочный шов этого дома. Но булыжное оформление фундамента даже через щель идёт непрерывно. Это подтверждает то, что дом отделывался декоративными камнями, когда строились обе части, причем одна из них, как минимум на стадии фундамента с 1-м этажом. Поэтому левая часть, скорее всего, пристраивалась, спустя малый промежуток времени. Хотя проскакивала информация, что дома построены с разрывом в 2-3 года. Но так как никаких весомых доказательств по этому поводу пока нет, я буду придерживаться другой точки зрения.



Пр. Большевиков, 37

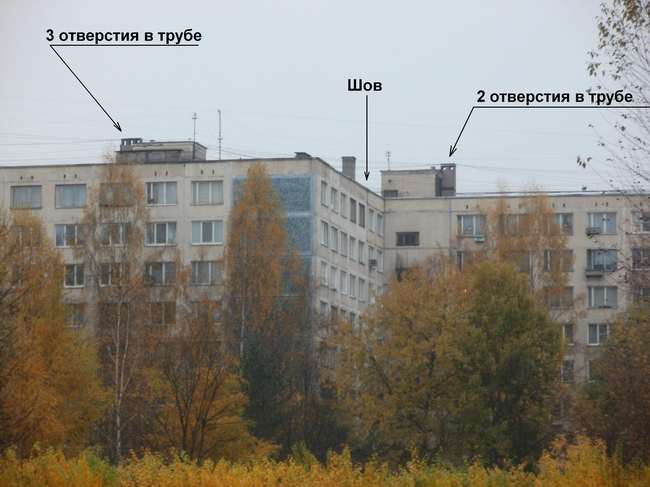

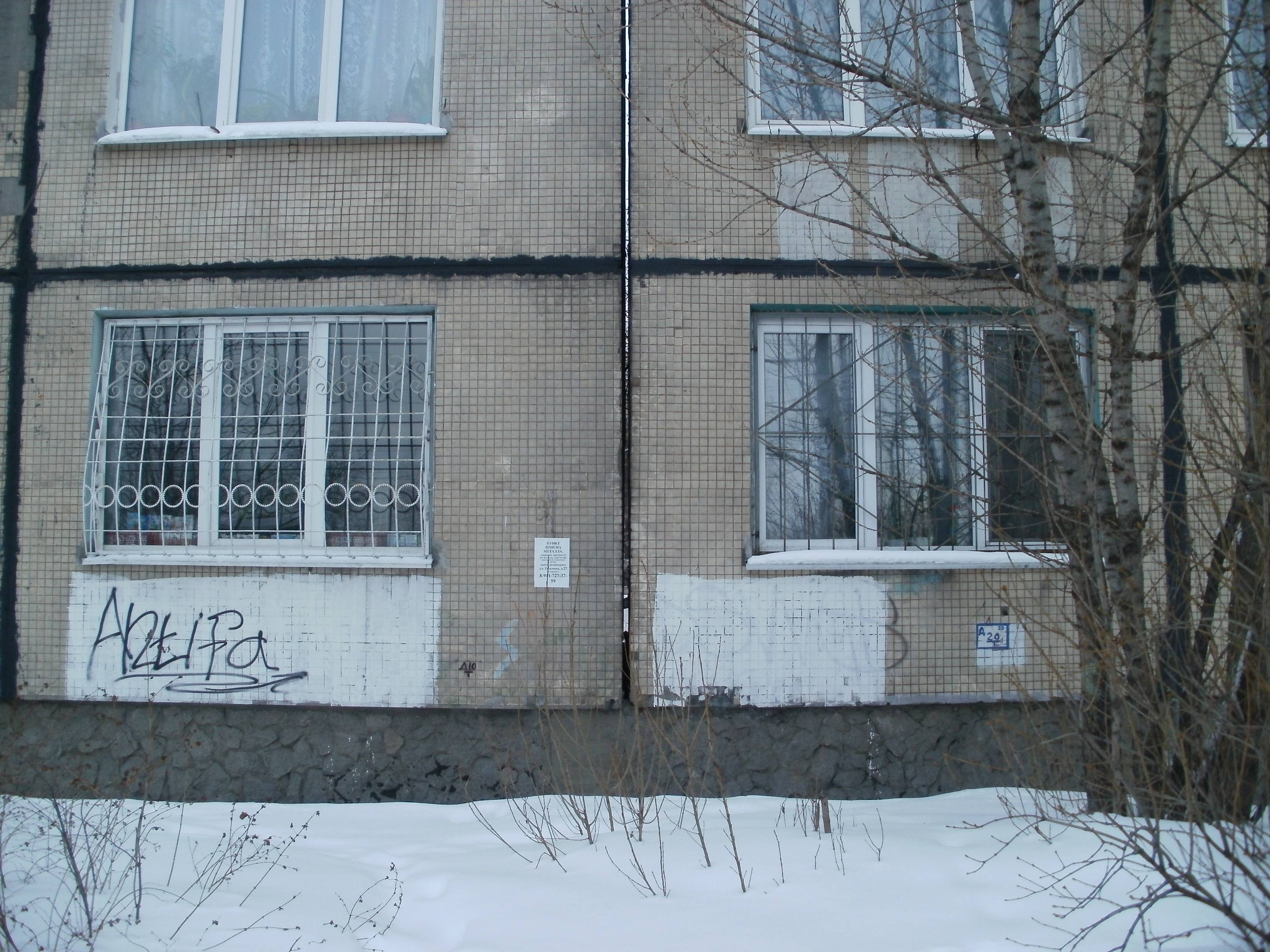

Рис 6. Стыковочный шов между секциями, построенными в разное время. Пр. Большевиков, 37 корп. 1 – 39



Ещё одним аргументом, в пользу моей версии будет то, что эти две пробные секции были единственными, на которых присутствует полный комплект межоконных сине-зелёных перемычек из осколков облицовочной плитки. На доме 9 корп. 1 по пр. Солидарности столбец плит с перемычками замечен только на крайнем столбце плит левосторонней секции (рис.17). Вероятнее всего, та секция стала переходной, после которой полностью отказались от перемычек.

Данный эксперимент оправдал доверие, и основные нововведения прижились. В результате появились лево- и правосторонние угловые секции, удачно вписывающиеся в общий облик дома, дающие возможность присоединять неограниченное количество секций и под разными углами.

Эта пробная версия угловой секции, с привязкой к узору лицевого фасада, предназначалась для формирования фасада с двойными столбцами лоджий.





Глава 2. Появление нового торца



Очередной модернизации ждать пришлось недолго. Вернее, произойти это могло чуть позже, или одновременно с постройкой первых угловых секций. Начали разрабатывать новый внешний вид торца с окнами. По всей видимости, после разработки угловых секций немного изменилась планировка квартир. В связи с этим, последовало глобальное изменение внешнего вида торца.



Ул. Димитрова 6 корп. 2

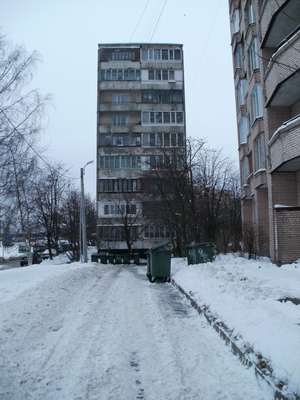

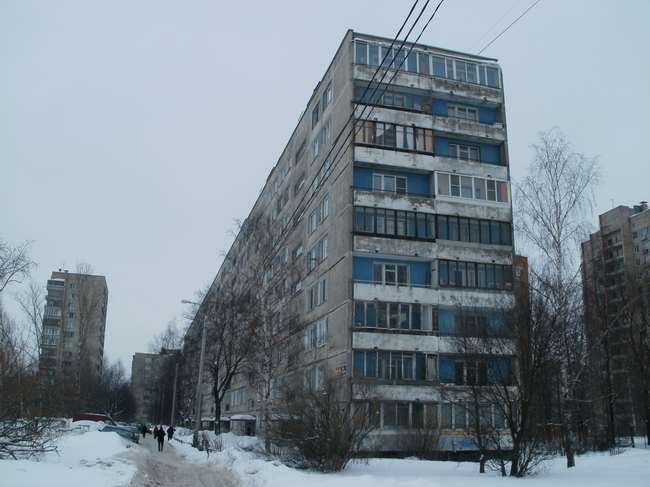

Рис 7. Обновленный торец дома голубого цвета с 2-мя окнами и перегородкой посередине. Ул. Димитрова 6 корп. 2



На фотографии отлично видно, что теперь в торце дома располагаются не 3 двухрамных окна, как в предыдущих поколениях, а два трёхрамных стандартных окна, посаженные в центр 5-ти метровых продольных плит. Перегородка стала делить балконное пространство торца ровно пополам. Так как проем под балкон в обоих окнах находится слева, то комплектоваться он стал окнами с форточкой посередине.

В Купчино обнаружено всего два прямых дома с новыми торцами и окнами с форточками. Одними из первых, могли стать дом 9 корп. 5 по ул. Турку или дом 6 корп. 2 по ул. Димитрова. Схема расположения форточек и балконных дверей в таких домах следующая:

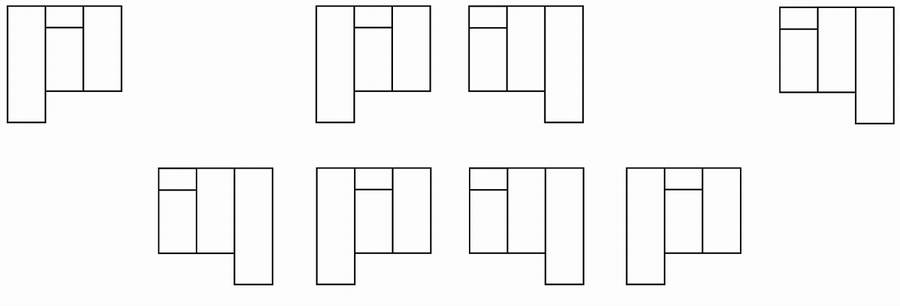

Схема расположения оконных рам и форточек

Рис 8. Схема расположения оконных рам и форточек в обновлённом торце дома



   Адреса домов прямой сборки с 2-х оконными торцами и старыми окнами:

  Ул. Турку, 9 корп. 5
Ул. Димитрова, 6 корп. 2
Ул. Дыбенко, 36 корп. 1
Ул. Дыбенко, 38 корп. 1
Пр. Солидарности, 21
Пр. Солидарности, 23 корп. 1
Ул. Подвойского, 29 корп. 1 (с одной торцевой секцией)
Ул. Подвойского, 35 корп. 1 (с одной торцевой секцией)
Бульв. Трудящихся, 15 корп. 1
Ул. Металлургов, 9





Глава 3. Будапештская улица, 36 корп. 1. Балконы, повороты и смещения



Угловые секции с лоджиями на лицевом фасаде были успешно разработаны, торцы нового образца тоже. Спустя некоторое время, решили провести эксперимент с балконными секциями, применяемыми в постройке 9-ти подъездных домов. В поисках лучшего решения, стали экспериментировать с расположением балконов на лицевом фасаде.

Воодушевленные удавшимся экспериментом на пр. Большевиков, 39, примерно к концу 1971 года (началу 1972-го) на Будапештской улице было построено следующее чудо:



будапештская ул., 36 корп. 1

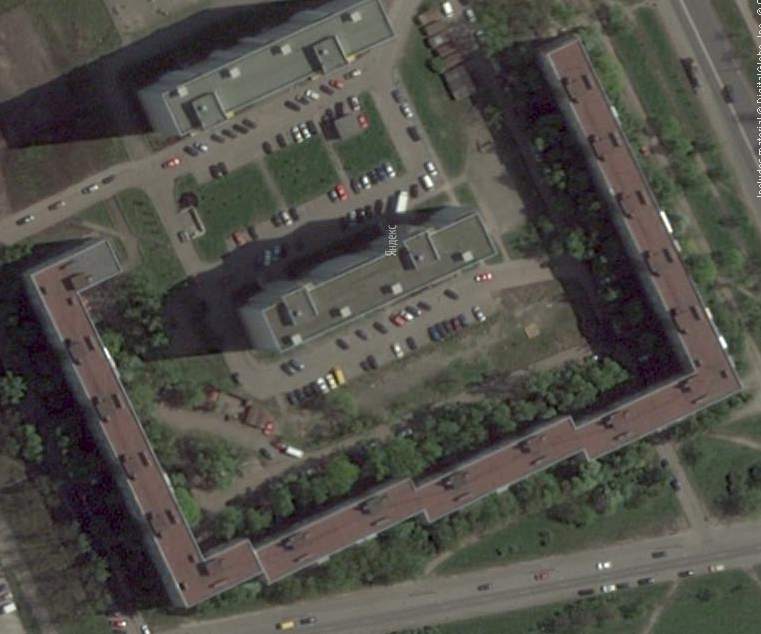

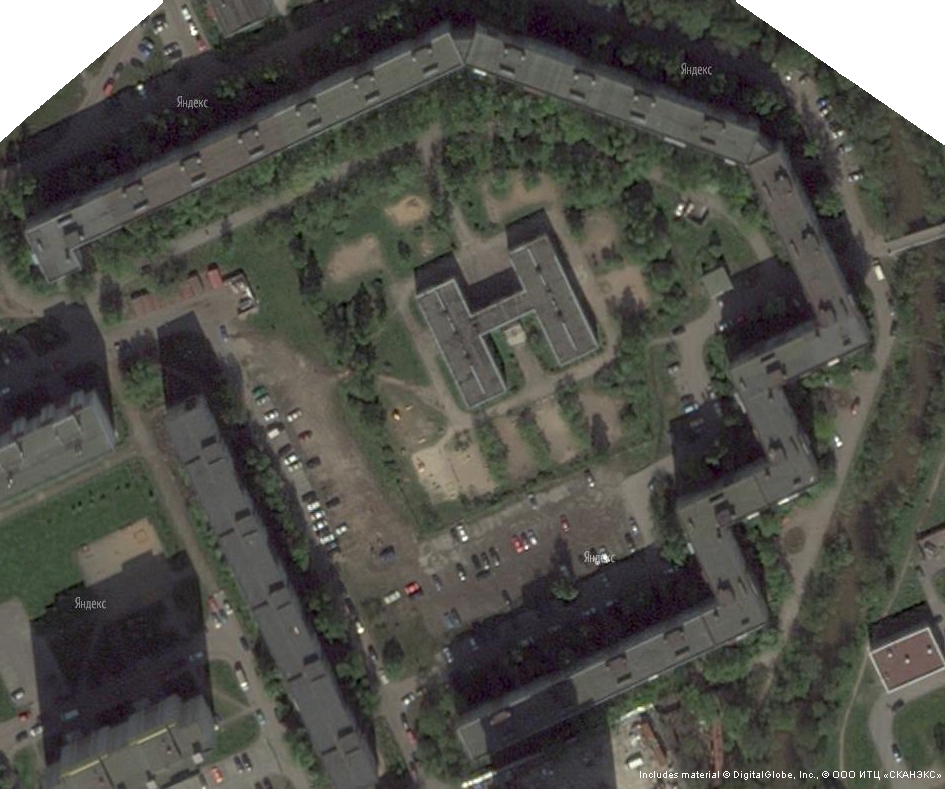

 Рис 9. Будапештская ул., 36 корп. 1. Вид со спутника



Вероятнее всего, этот дом задумывался как продолжение и развитие идеи двухадресного дома по проспекту Большевиков 37 корп. 1 – 39, но только с балконным вариантом на лицевом фасаде. Снова дом сделали L-образным. Обратите внимание, что в "Букву L" добавилось несколько новых элементов. О них поговорим последовательно.

Угловых секций две: правосторонняя и левосторонняя. Между ними стоят две уменьшенные промежуточные секции. Этот кусочек собран по тому же алгоритму, что и на проспекте Большевиков. Между двумя угловыми, зажаты две промежуточные секции. Основное отличие от прошлой L-образной конструкции в том, что в поворотном кусочке, угловые секции поменяны местами. Они поставлены симметрично, но к промежуточным секциям, располагающимся между ними, подсоединены не основными, а поворотными частями.
Следующее отличие. Учитывая все прошлые недочеты, видно, что дом собрали бесшовным способом, включая угловые секции. То есть, строился он весь одновременно, по всей площади.

И тут появляется ещё одно нововведение. Ступенчатое смещение фрагментов, состоящих их пар секций. В данном случае смещение сделано на ½ относительно ширины дома. Пары промежуточных несимметричных секций смещаются вбок относительно друг друга, образуя ступеньки.

Согласно архивным снимкам, предположу, что дом этот собран в конце 1971 года (начале 1972-го), незадолго до смены конструкции окон.



 Турку 9 корп. 5

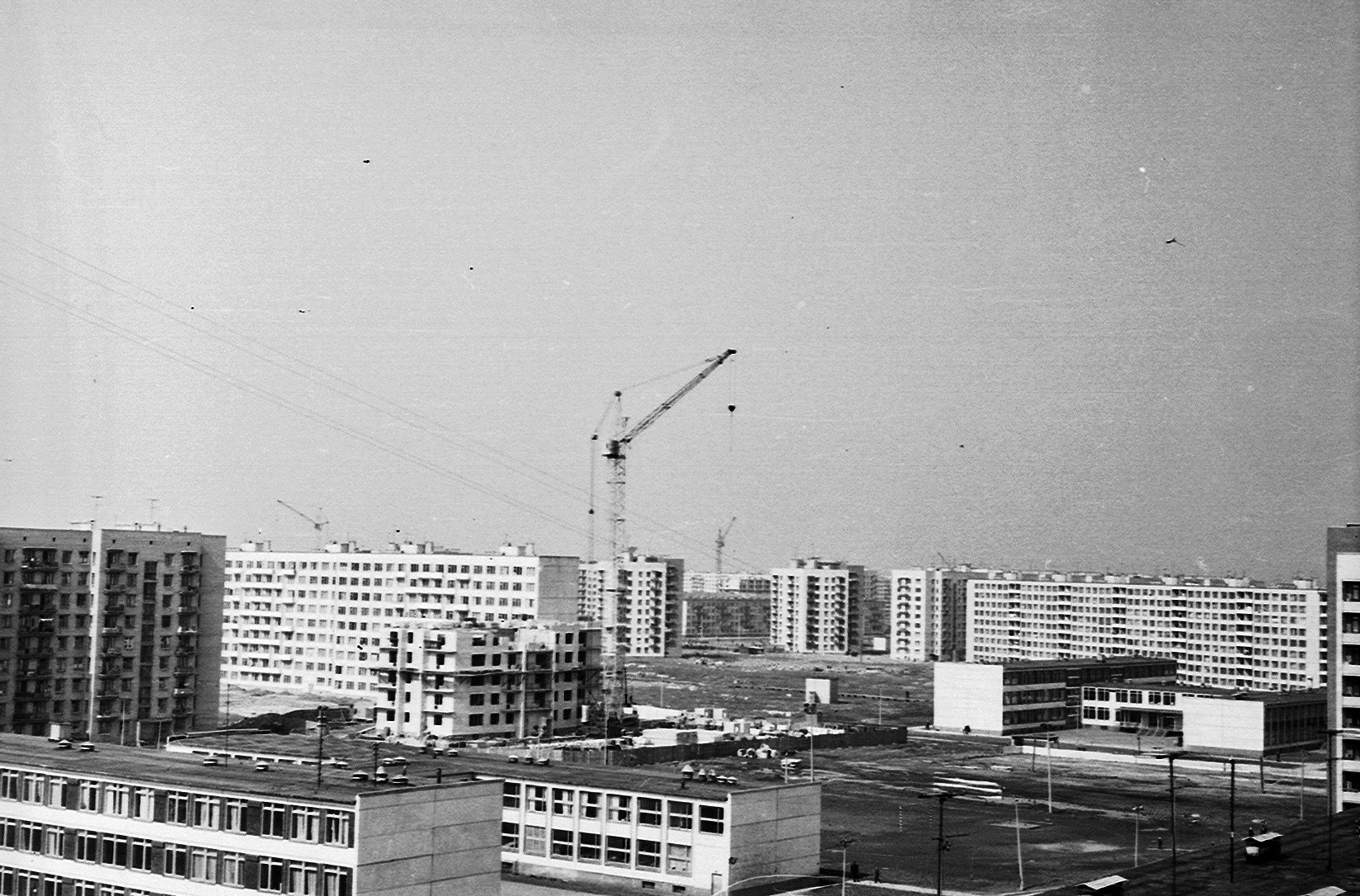

Рис 10. Будапештская ул., 36 корп. 1 и ул. Турку 9 корп. 5 недавно построены. Фото Сергея Карандеева 1972 год



По фотографии похоже, что на улице ранняя весна, светит яркое солнце. Люди ходят в весенне-осенней одежде. Если ориентироваться по солнцу и теням от домов, то время съемки около полудня. Возле обсуждаемого дома № 36 лежат кучи песка. Если дом и заселили, то совсем недавно. Прямой дом ул. Турку 9 корп. 5 выглядит более обжитым.

А теперь пара современных фотографий данного дома и описание:



Будапештская ул., 36 корп. 1

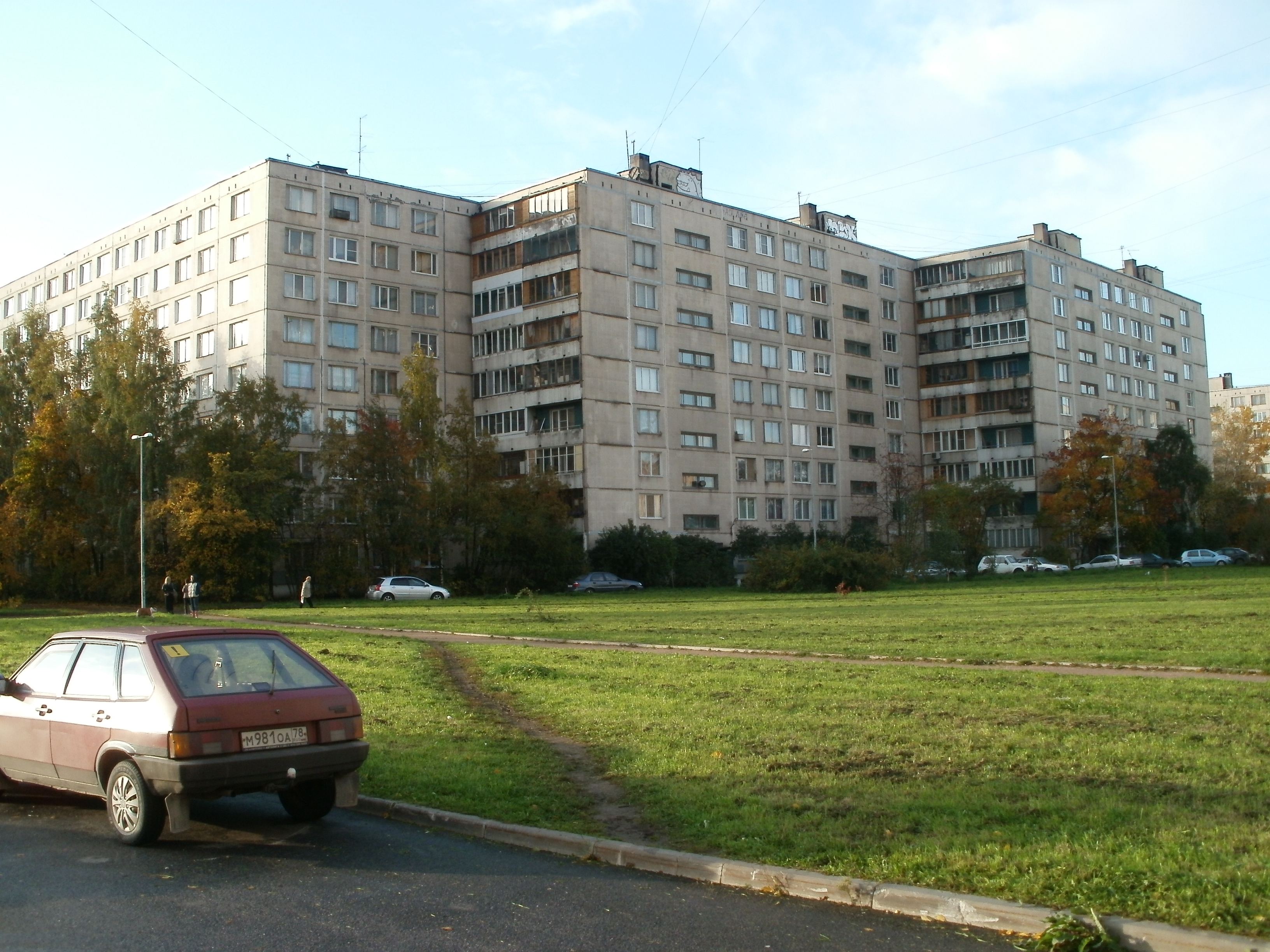

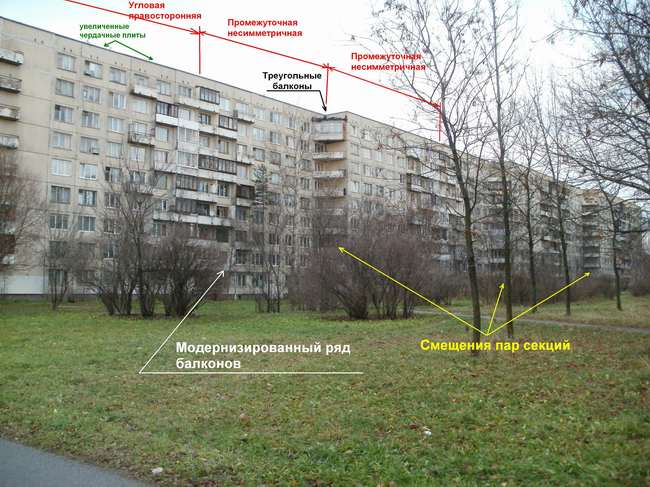

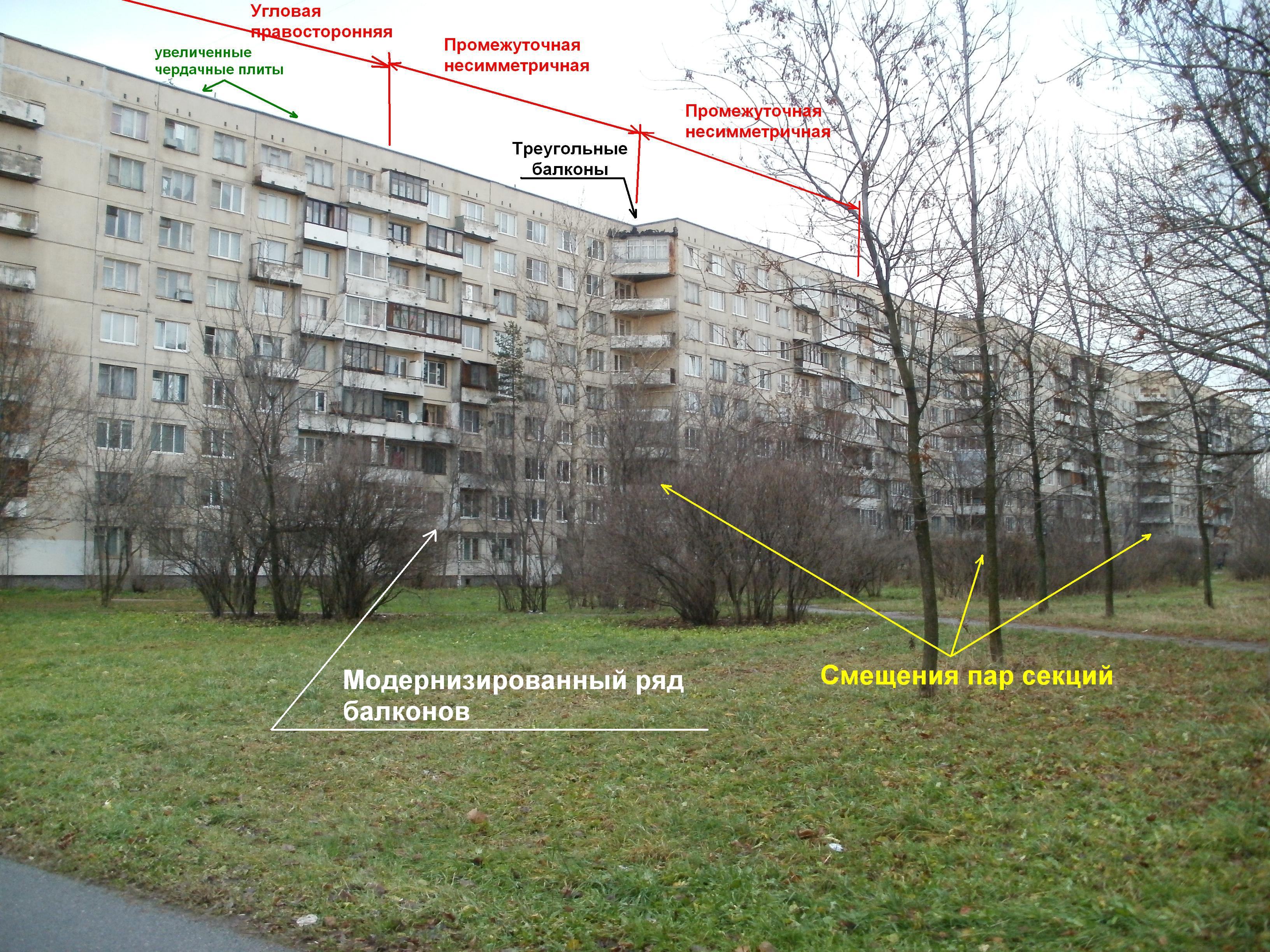

Рис 11. Парные секционные сборки со смещением с лицевой стороны. Будапештская ул., 36 корп. 1



На лицевом фасаде ступенчатого фрагмента дома тоже видны изменения. Если приглядеться, то сразу заметно, что плиты чердачного этажа в полтора раза выше своих предшественников, но при этом, расположение чердачных окошек прежнее. Именно плиты повышенной длины придают дому какую-то тяжесть и неестественность. В углы, образованные ступенчатым смещением секций, с обеих сторон, воткнули треугольные балконы.

Столбцы балконов лицевого фасада тоже модернизировали. Крайние балконы нечётных этажей разнесли по бокам от общего столбца, на одну единицу, а на чётных этажах не тронули. На первом этаже, как и в прошлых версиях, балконов не было вообще. Схема расположения проемов в окнах с балконами стала следующей:



Расположение форточек и балконных дверей

Рис 12. Расположение форточек и балконных дверей в столбцах на стыках секций лицевого фасада



В общем виде, на непрерывной цепочке промежуточных секций, лицевой фасад с измененным типом балконов, будет выглядеть так:



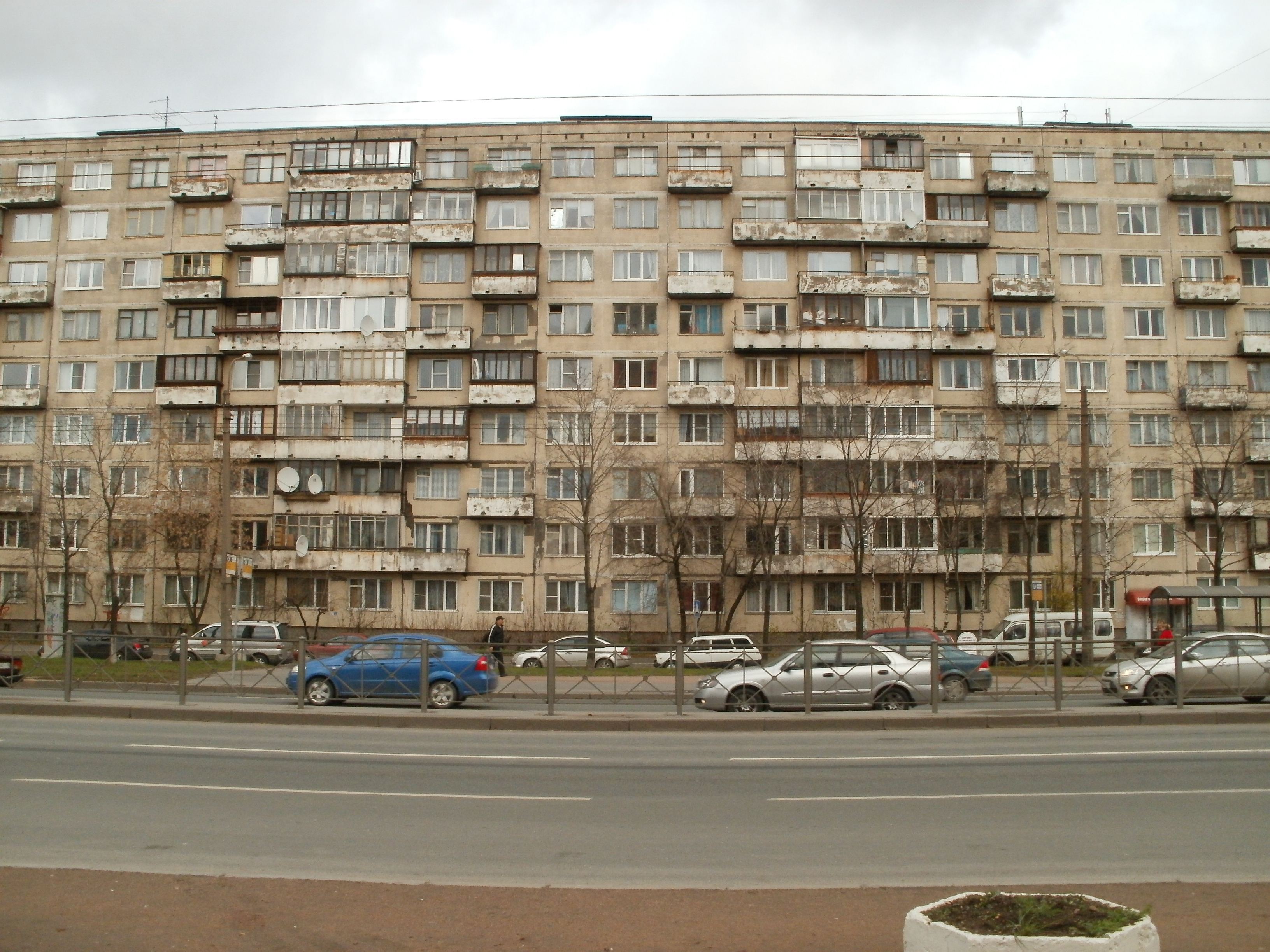

Софийская ул., 32 корп. 1

Рис 13. Лицевой фасад дома с разнесенными балконами на нечетных этажах. Софийская ул., 32 корп. 1



Рассмотрев лицевую часть дома № 36, посмотрим, что творится внутри двора, со стороны подъездов:

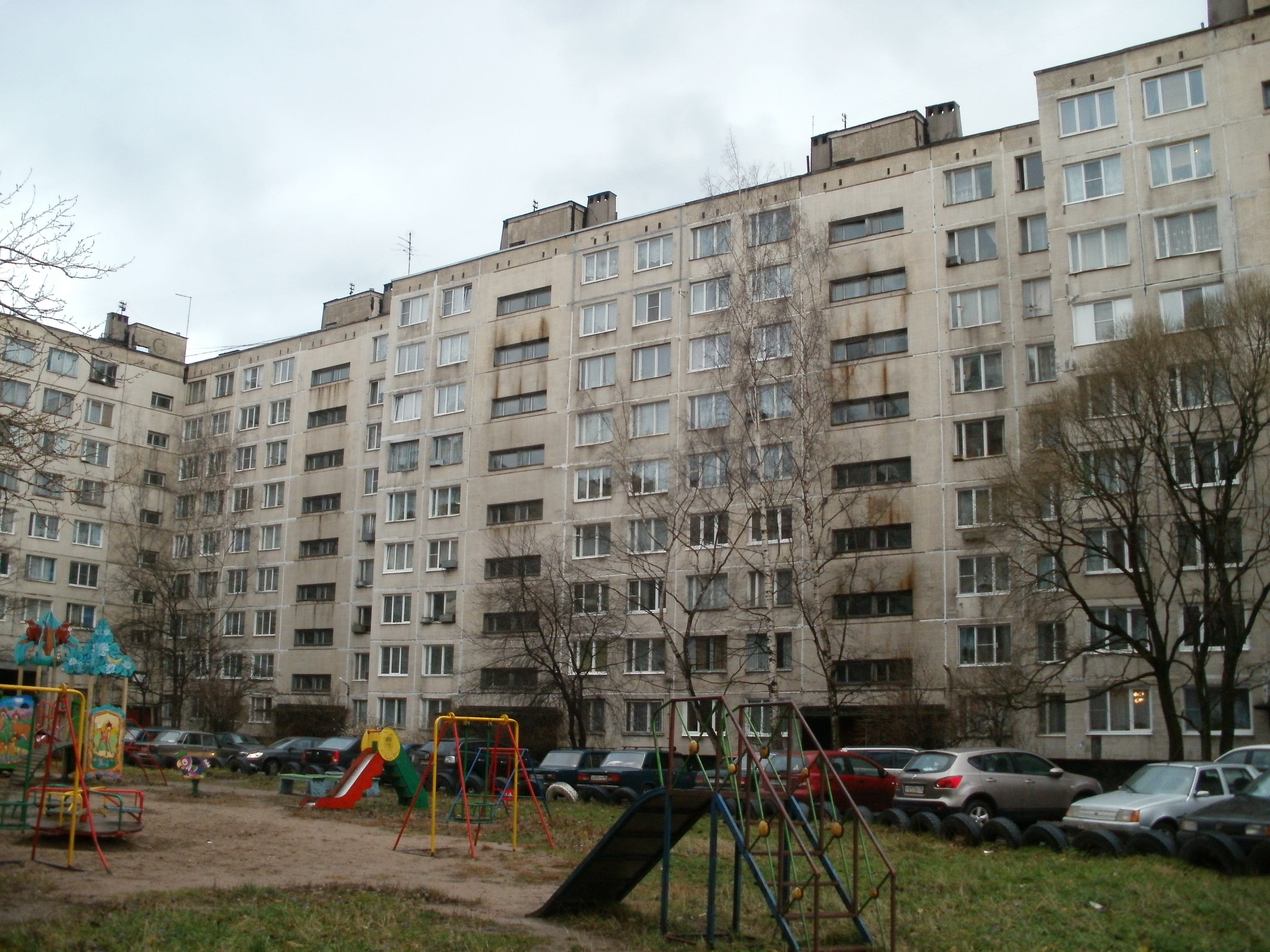

Будапештская ул., 36 корп. 1

Рис 14. Фрагмент поворотной части дома изнутри. Будапештская ул., 36 корп. 1



Изнутри тоже видны изменения. Балконы расположены, там где их, по идее, быть вообще не должно. В поворотном фрагменте сборки, балконы, которые должны образовывать столбцы снаружи, вынесены на внутреннюю, подъездную сторону. Они находятся на одном фасаде с окнами подъездов. Похожая конструкция применялась в серии 1-Лг502В.

Зато лицевой фасад поворотного куска дома стал абсолютно голый. Только по бокам внешней части угловых секций поставили балконы, которые повторяли контур угла. Немного видоизменили плиты на внешней стороне угловых секций. Теперь вертикальный ряд глухих плит стал на основном куске угловой секции, а на внешней стене в поворотном куске появились окна. На этом доме появился другой вариант угловых секций, версии 2.0. О таком расположении окон я писал выше.



Будапештская ул., 36 корп.1

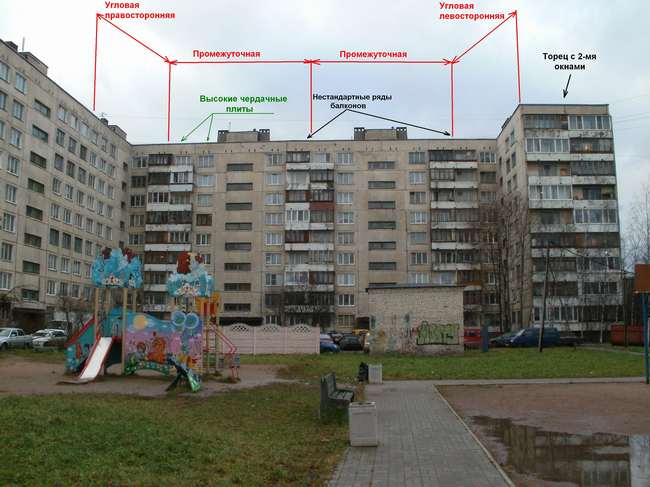

Рис 15. Поворотный фрагмент сборки и экспериментальная угловая секция v2.0 (с глухими плитами на основном куске) с угловыми балконами. Вид снаружи. Будапештская ул., 36 корп.1



Левостороннюю угловую секцию тоже модернизировали. Глухой торец доработали, вставив в него окна с балконами, а крайние плиты с боков, стали глухими, как у торцевой секции. Чтобы полностью разобраться в конструкции, ниже привожу посекционную структурную схему дома:





структурная схема дома

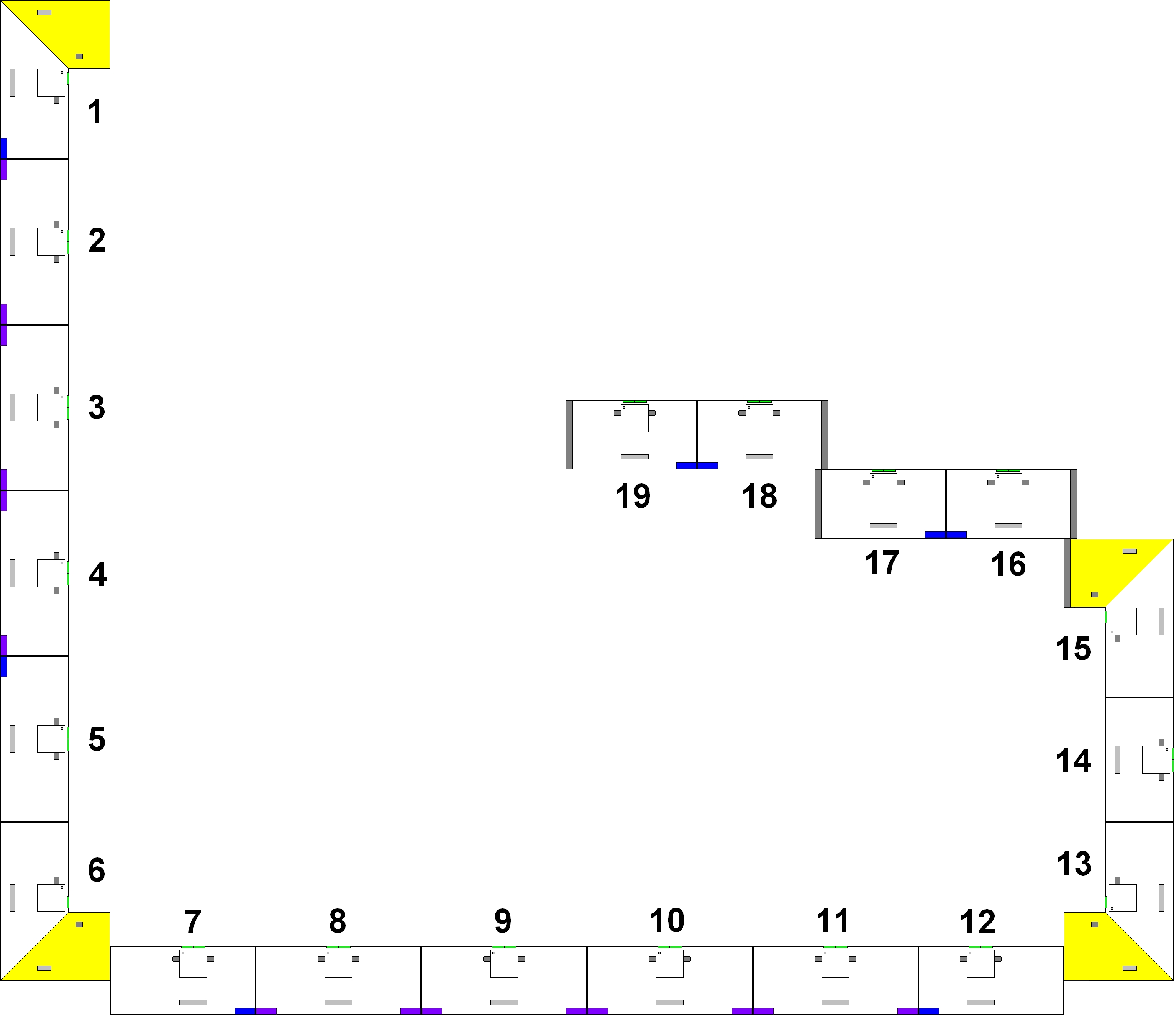

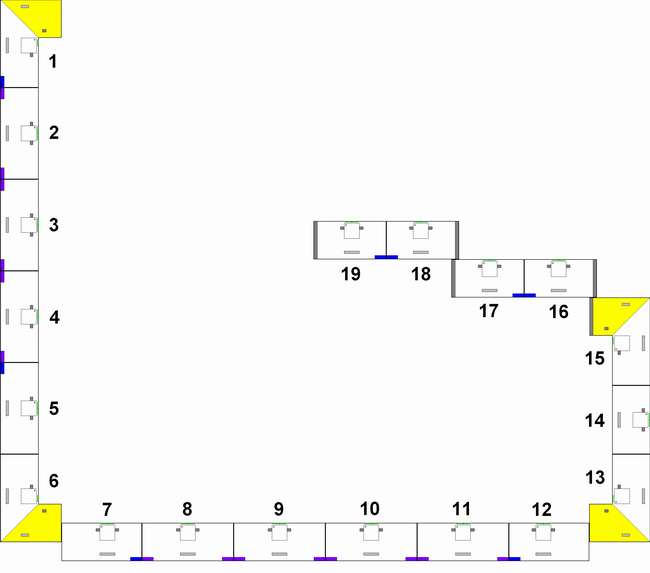

Рис 16. Общая посекционная структурная схема дома. Будапештская ул., 36 корп. 1. Коричневым цветом выделен ряд балконов на чётных этажах, малиновым – выступающие балконы нечётных этажей



3-й экспериментальный дом практически постигнет участь дома на Будапештской ул., 14. Чердачные плиты увеличенной высоты, кроме как на этом доме, в серийных сборках, больше нигде не встретятся.

Треугольные балконы и балконы, огибающие угол дома с внешней стороны тоже отомрут. Идея с выносом балконов с лицевого фасада на подъездный, по образцу 502-й серии, поначалу тоже не приживётся. Об этой конструкции лишь вспомнят с конца 4-го поколении домов. В 6-м поколении, усовершенствованные промежуточные секции с подъездного фасада будут похожей конструкции.
Лицевой фасад с разнесенными балконами некоторое время продержится, но тоже исчезнет. Возвратятся к прежней конструкции с плотным вертикальным рядом.

Угловые секции с оформленными торцами тоже не найдут применения в серийных сборках. Все угловые секции будут располагаться, либо в окружении других секций, либо оканчиваться глухими торцами.





Глава 4. Варианты присоединения угловых секций



Прежде чем продолжить дальше, рассмотрю подробно присоединение угловых секций. До 4-го поколения все секции строились прямыми, и подсоединялись только торцами, одна в другую. Как видно из 2-х экспериментальных домов, с этого поколения, помимо угловых секций, даже промежуточные будут соединяться со смещениями, а в дальнейшем и с надломами.

Сначала полностью разберемся с угловыми секциями. Если угловая секция имеет два торца, следовательно, можно её подсоединить к некоторой цепочке прямых промежуточных секций двумя способами, как основным, так и поворотным торцом. И действительно, начиная со 2-го построенного дома, такая практика успешно применяется. В рассмотренных ранее домах, мы видели оба варианта присоединения.

Следовательно, 1-й способ, назову "прямым" присоединением. Он наглядно рассматривался на рис. 2 – 3. А если мысленно угловую секцию оторвать от общей цепочки одного конца дома и присоединить на другой конец, но противоположным торцом, это будет "обратное" присоединение.

Естественно, эти определения условны и справедливы для домов с короткими кончиками. Если две прямые части дома, которые объединяет угловая секция, имеют одинаковую длину, то тип подсоединения уже невозможно классифицировать.

Первым наглядным примером, в котором применяются оба способа присоединения можно считать дом 9 корп. 1 по проспекту Солидарности. В нём к разным концам цепочки промежуточных секций прямой части дома, подсоединены только левосторонние секции, отчего этот П-образный дом, получился с несимметричными загнутыми концами.

Прямое, традиционное подсоединение с левой части дома. Окна подъезда угловой секции расположены в линию с остальными:



Пр. Солидарности, 9 корп. 1

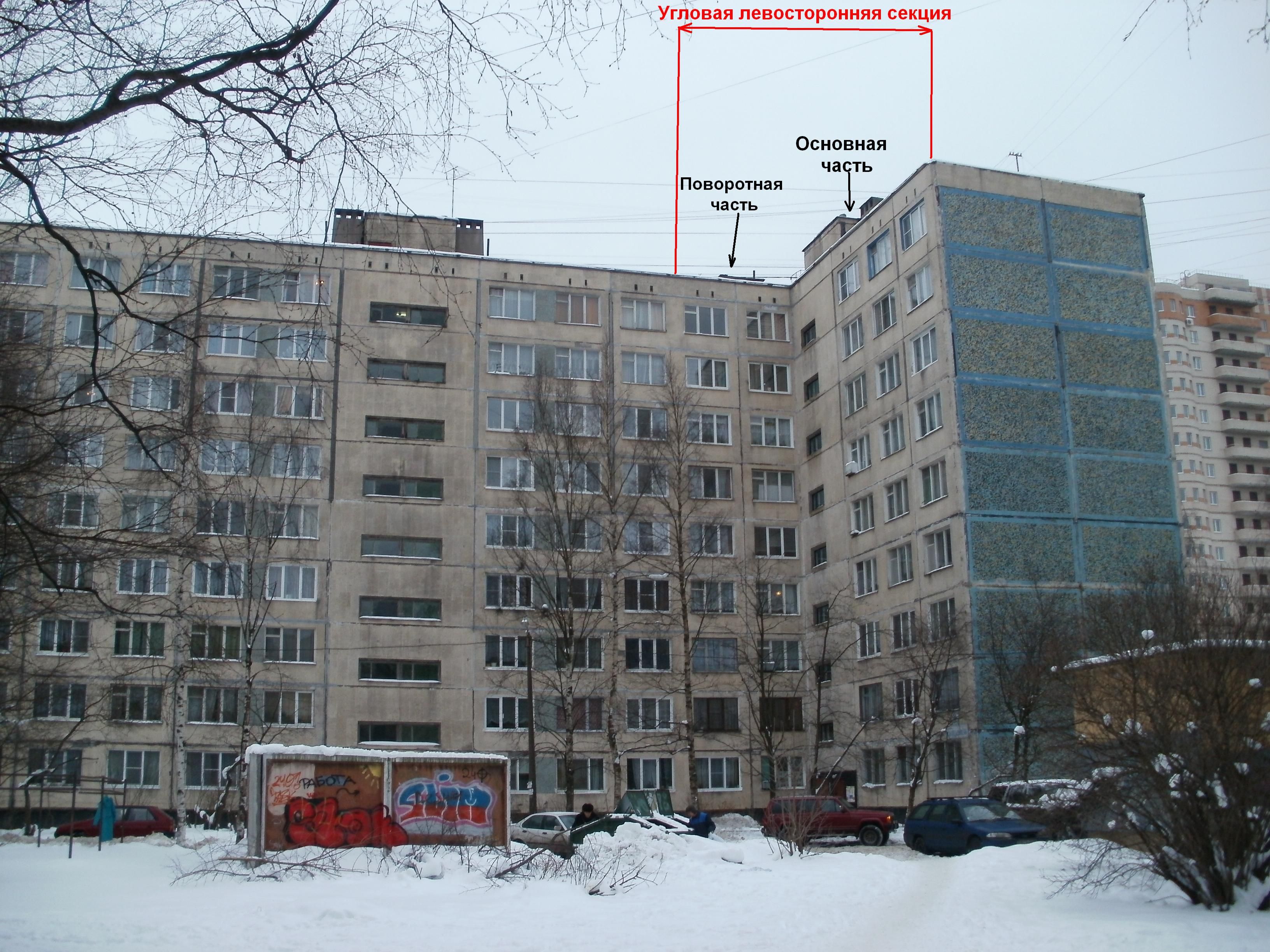

Рис 17. Прямое присоединение угловой левосторонней секции. Переходная секция, на которой отказались от межоконных перемычек на углах. Пр. Солидарности, 9 корп. 1



А теперь обратим внимание на правую часть этого же дома:



 Пр. Солидарности, 9 корп. 1

Рис 18. Обратное подсоединение левосторонней секции. Пр. Солидарности, 9 корп. 1



В этом случае подъезд располагается на коротком тупиковом куске, после поворота прямого фрагмента дома. Следовательно, общая структурная посекционная схема этого дома, будет такой:

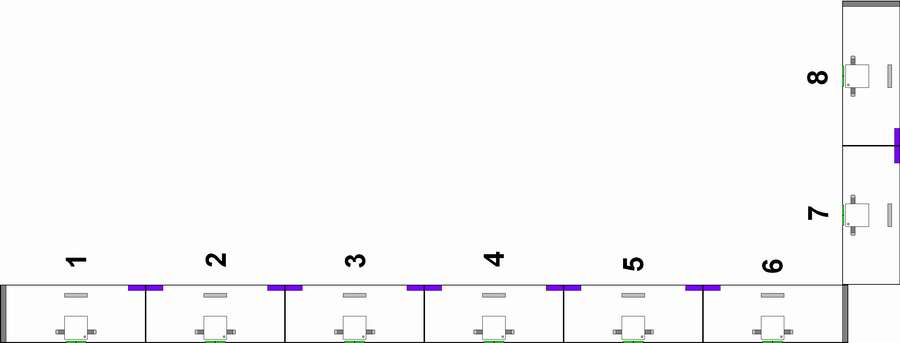

Структурная посекционная схема дома

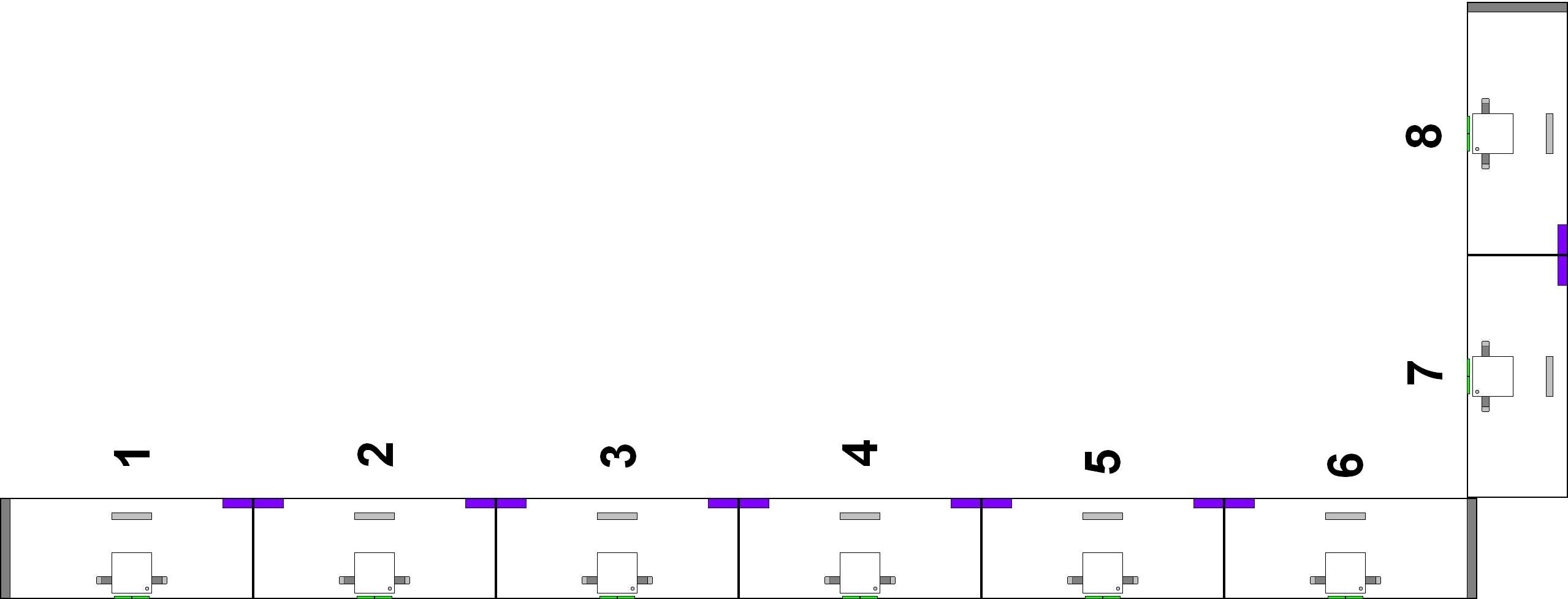

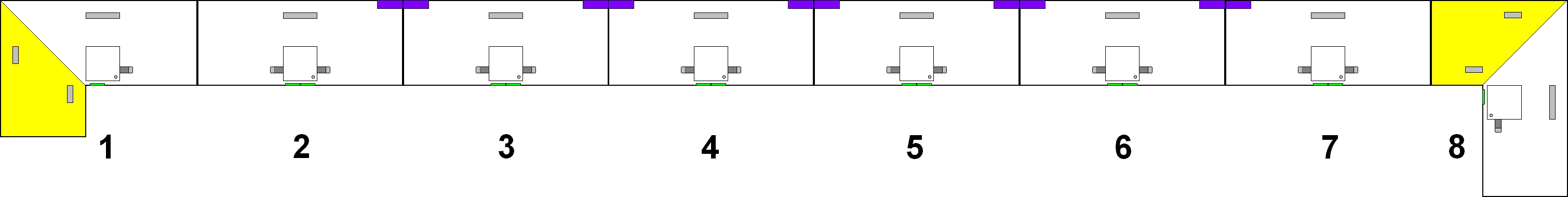

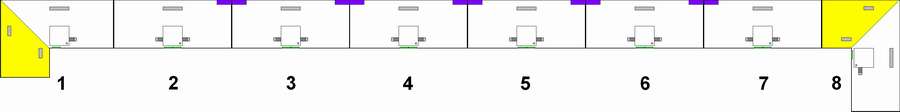

Рис 19. Структурная посекционная схема дома. Пр. Солидарности 9 корп. 1



Условные обозначения:
    1, 8 – угловые левосторонние секции
    2, 7 – промежуточные несимметричные секции с лоджиями
    3, 4, 5, 6 – промежуточные симметричные секции с лоджиями

Жёлтым цветом отмечены поворотные куски угловых секций. Фиолетовым цветом выделены лоджии лицевого фасада.



Если отсоединить от этого дома левосторонние секции, и к данному прямому фрагменту дома, подсоединить вместо них правосторонние, то подъезды угловых секций окажутся вывернутыми наизнанку, и их окна будут со стороны лицевого фасада основной цепочки секций.

Тогда возникает ещё один законный вопрос: Возможно ли на практике подсоединить несколько угловых секций подряд в разных направлениях и разными торцами? Оказывается, возможно, и такой вариант тоже применялся. Для начала посмотрим фотографию фрагмента двухадресного 30-ти секционного дома на ул. Подвойского, 14 корп. 1 – Искровский пр., 6 корп. 8. В целом, со спутника, сборка напоминает гигантский кусок арматуры, торчащий из земли на пустыре. Приведу фотографию ступенчатой или "пружинной" части, где скопилась основная масса угловых секций:

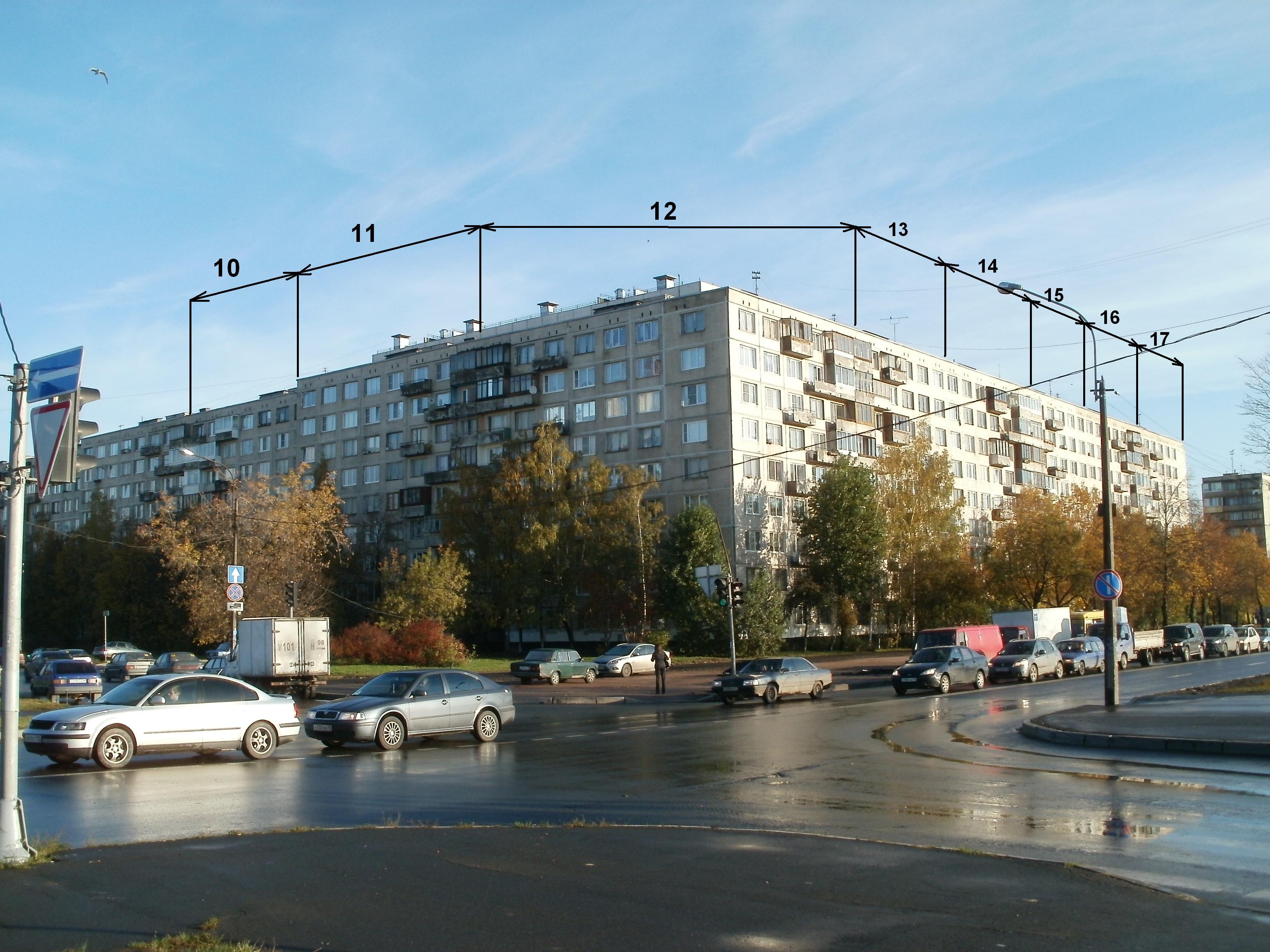

Подвойского, 14 корп. 1

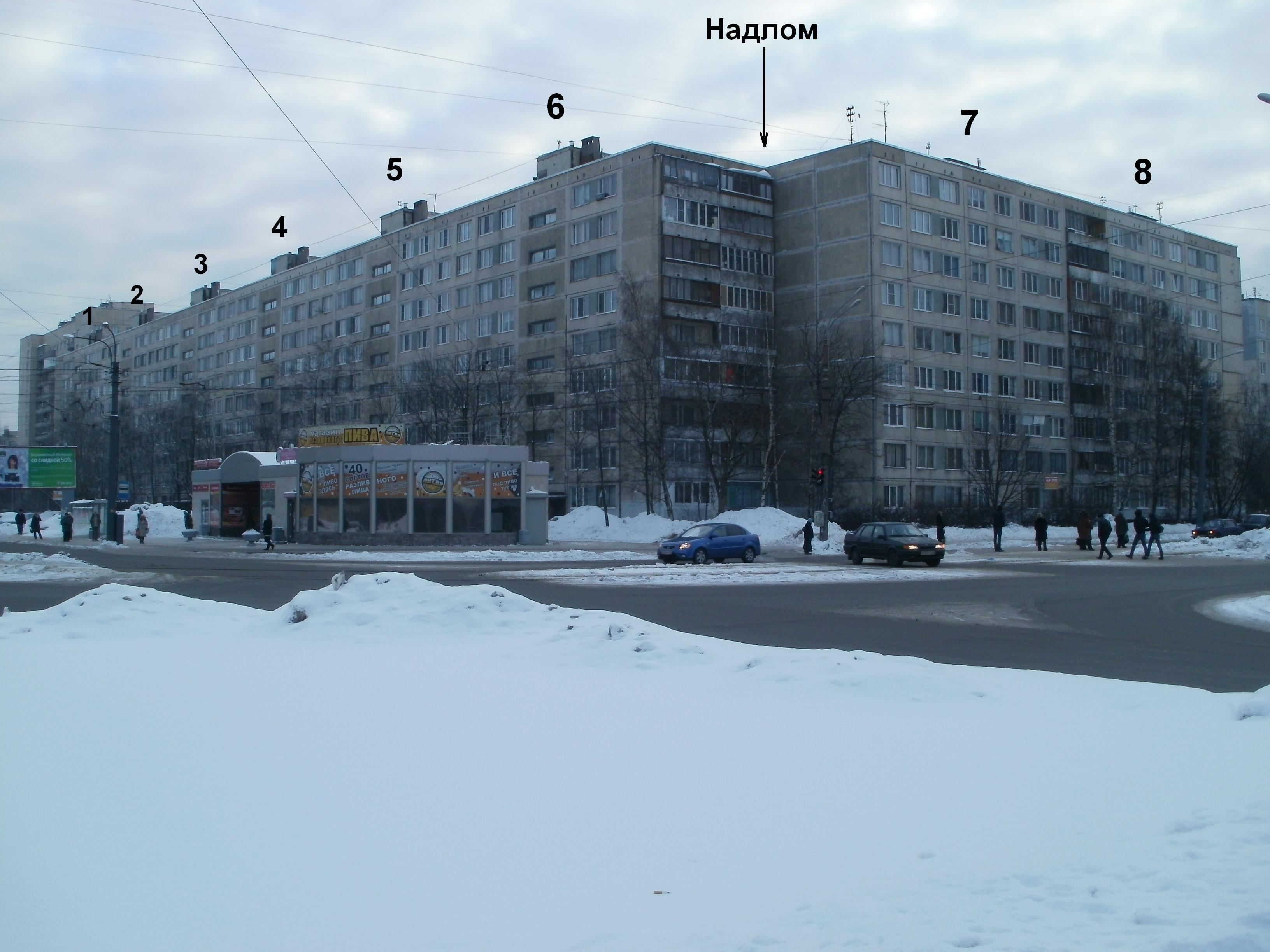

Рис 20. Ул. Подвойского, 14 корп. 1 – Искровский пр., 6 корп. 8. Ступенчатая часть дома и деление на секции

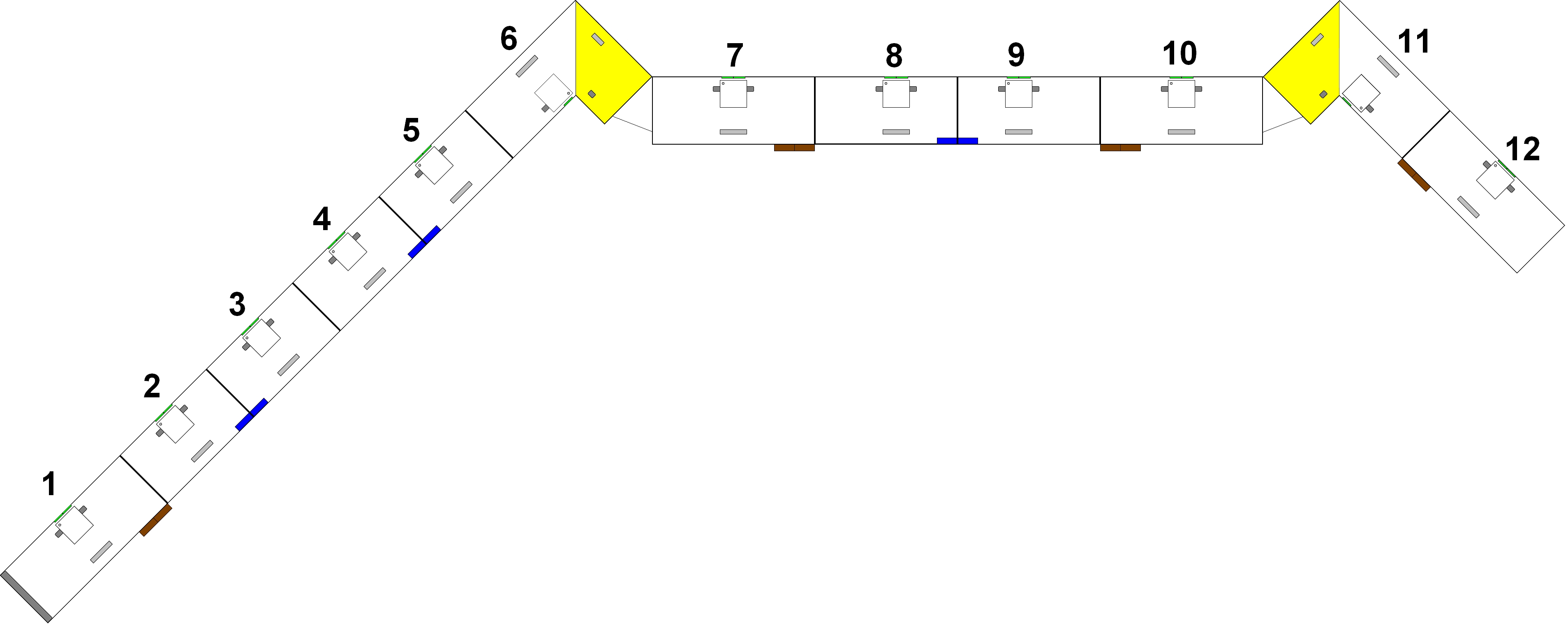

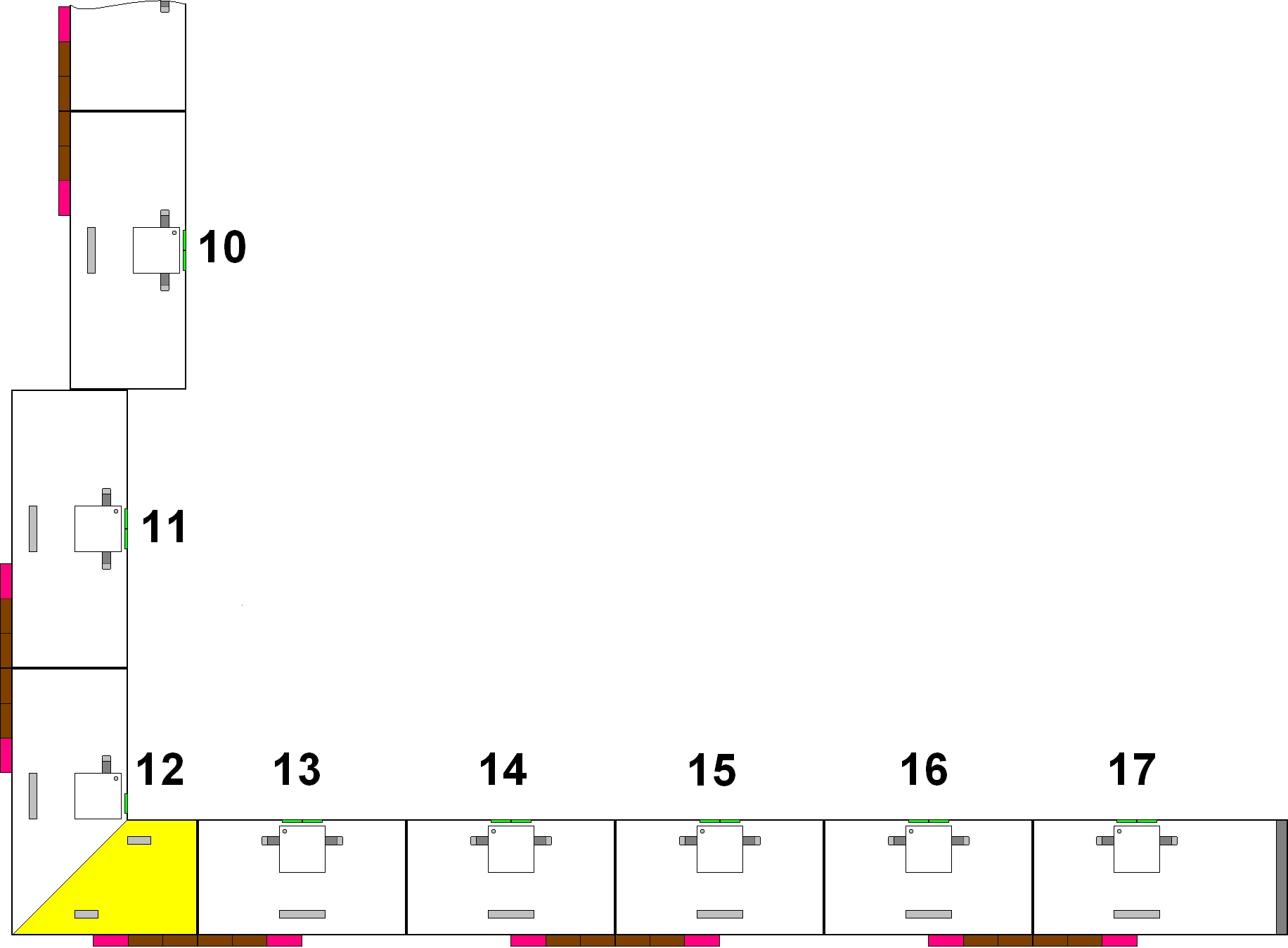

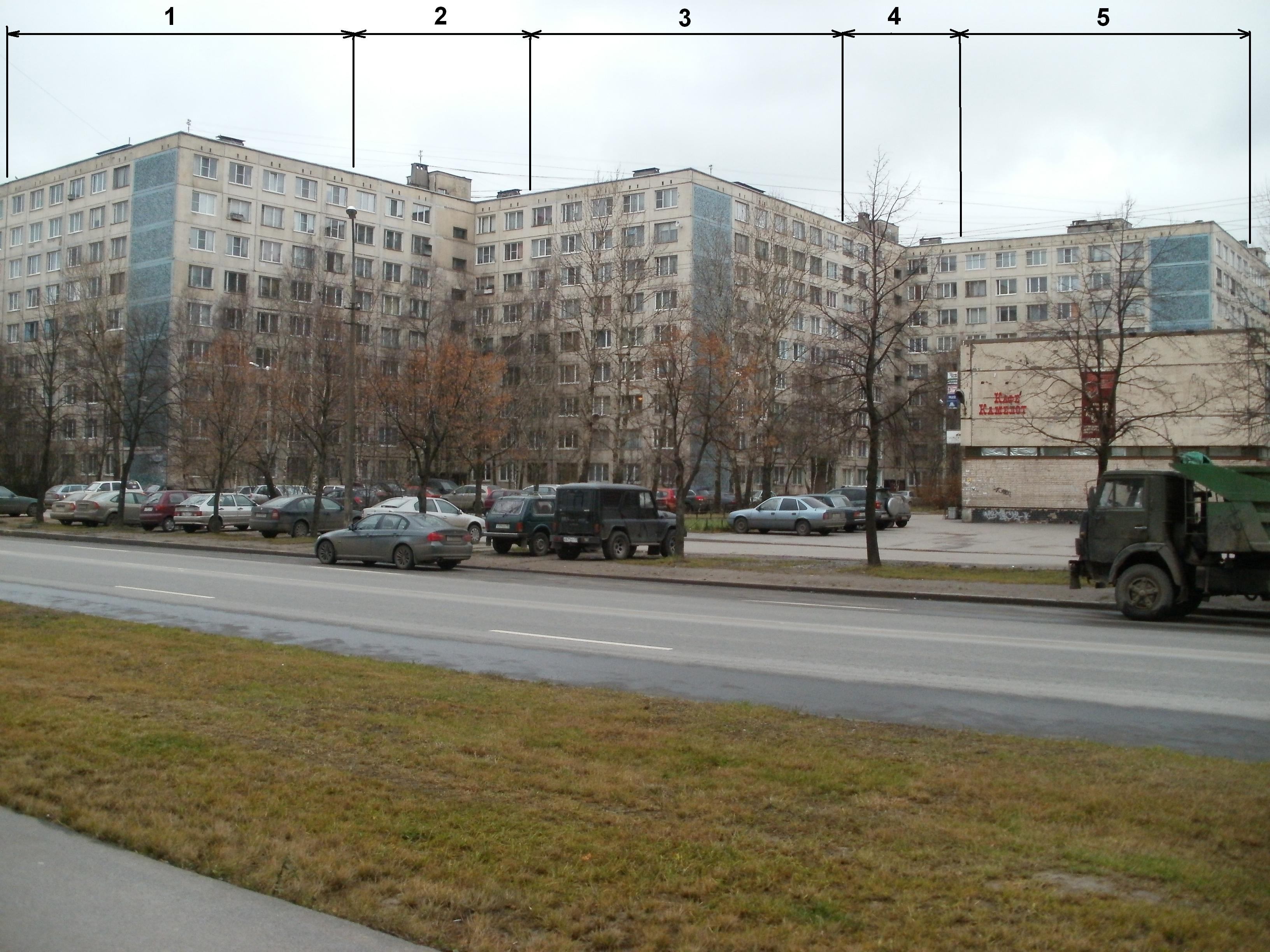

Числами обозначены номера угловых секций, а ниже дана секционная схема данного участка дома. Стрелкой показан ракурс, с которого сделана фотография.



Схема подсоединения угловых секций

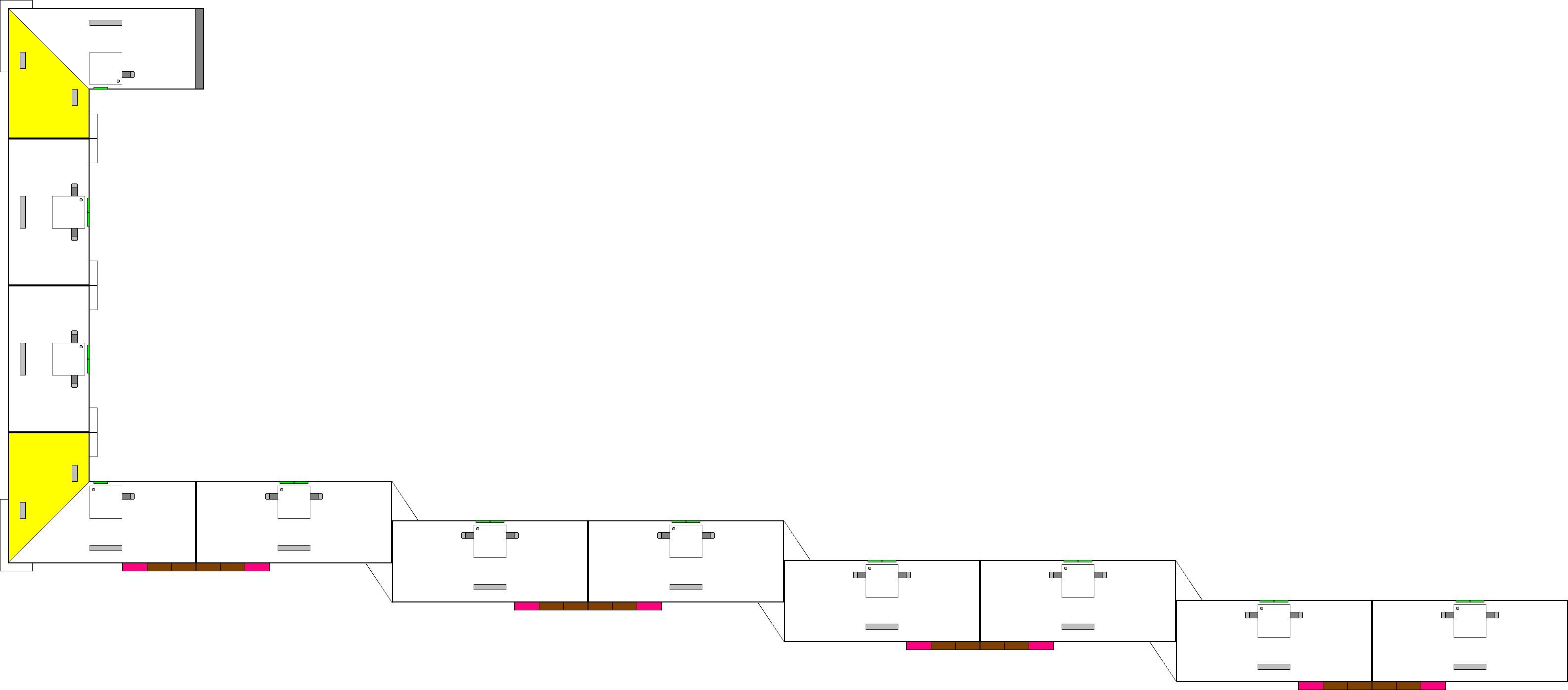

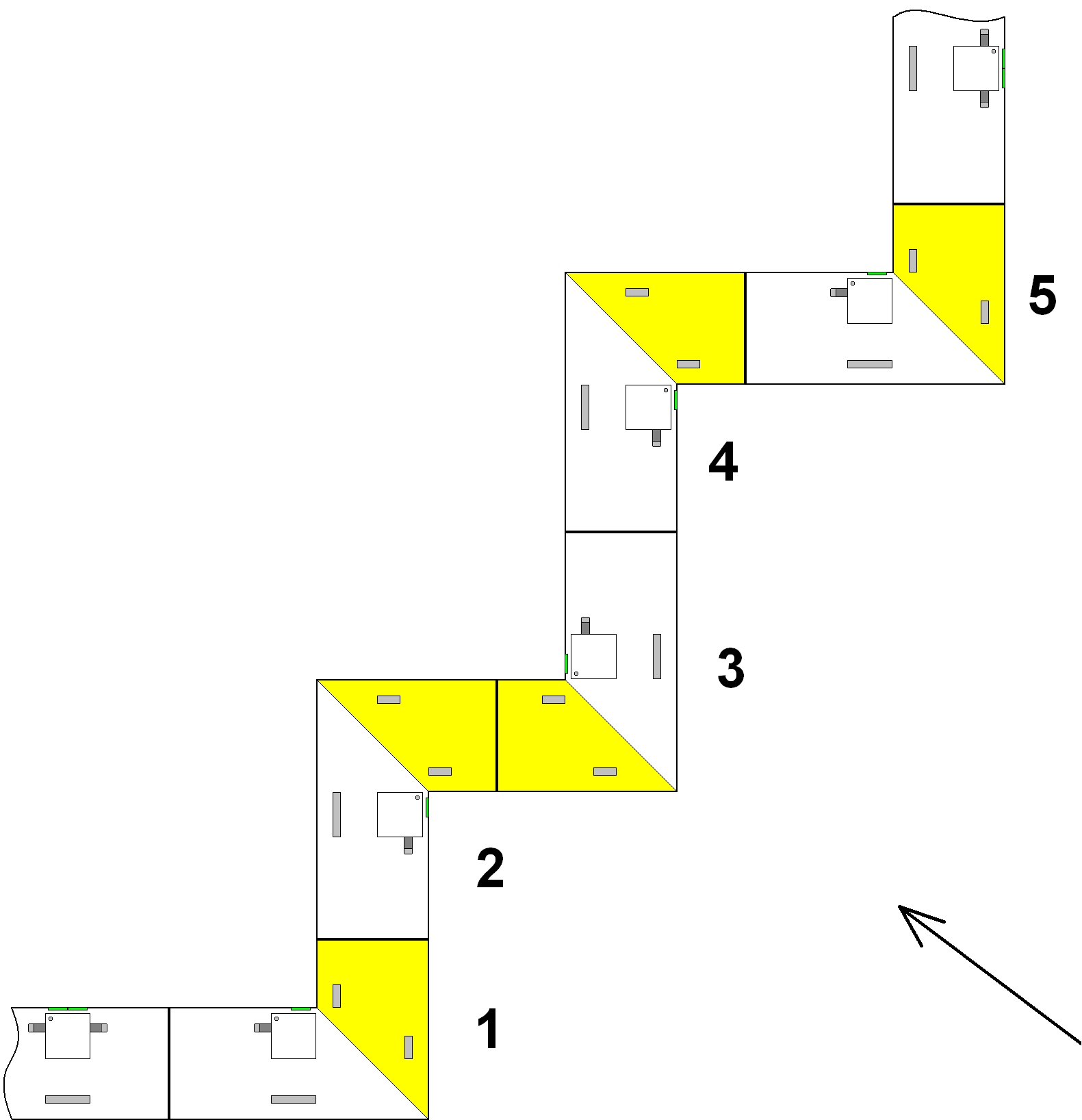

Рис 21. Схема подсоединения угловых секций в ступенчатой ("пружинной") части дома
Ул. Подвойского, 14 корп. 1 – Искровский пр., 6 корп. 8





Глава 5. Появление арок в угловых секциях



Разобрав принцип подсоединения угловых секций, вернемся к истории развития. Вскоре, после двух экспериментов с домами на проспекте Большевиков и Будапештской улице, были сделаны определенные выводы. Для постройки следующих домов, серийные угловые секции доработали, и окончательно сделали универсальными. Теперь они делались без балконов и лоджий, поэтому могли подходить под любой тип промежуточных секций. От сине-зелёной перемычки между окнами на угловых секциях тоже отказались.

Угловые секции были доведены до ума, появилась возможность делать разные повороты под прямым углом. В таком случае, составляя цепочку из разных типов секций, можно создать очень длинным дом, а обходить его с разных сторон станет затруднительно. Видимо на это и натолкнула мысль создать секцию с аркой для сквозного прохода и проезда сквозь длинные дома. Выбор пал на доработку угловой секции, видимо, потому, что по смыслу она ставится где-то посередине дома, объединяя длинные прямые куски, а значит, будет оптимально расположенное отверстие для прохода людей и проезда автомобилей.

Первыми пробами, скорее всего, могли стать дома по четной стороне Софийской улицы. Ещё в 1-м поколении, 6-ти подъездные дома этой серии, стоящие перпендикулярно Софийской улице, построили с глухими торцами, в расчете на пристройку. Теперь к ним стали пристраивать дома 4-го поколения. Первым делом к глухим торцам пристроили угловые секции. Они были 1-й версии, с глухой плитой на внешней стене поворотного куска секции. Арка всегда врезалась с основной кусок угловой секции, через окно от подъезда, и являлась границей секции.

В силу каких-то технических причин все три угловые секции 3-х домов, на четной стороне Софийской улице, встраивали отдельно. А к ним, с половинным смещением пристраивали цепочку секций прямой части дома.

Во всех трех случаях, требовалось соединить угловой правосторонней секцией прямой фрагмент 1-го поколения, с одной стороны, и 4-го поколения с другой. Угловую секцию, хоть и построили отдельно со смещением, но уже довели до ума, сделав универсальной. Как видно из фотографии, выпирающих деталей (балконов или лоджий) на ней нет, но в продольной плите оконный проем со смещением. Такой проём замечен в угловых секциях ранней постройки.



Софийская улица, 30 корп. 1

Рис 22. Угловая секция с аркой v1.0 и смещенным оконным проемом на продольной плите, объединяющая сборки из прямых секций разных поколений. Софийская улица, 30 корп. 1 – 32 корп. 1



Из-за смещения и арку пришлось делать нестандартно. Изнутри двора левый бок арки выпирает. В результате арка на ножках-сваях выглядит не очень аккуратно. На фотографии хорошо видно, как одна половина секции под аркой держится на тонкой колонне из сваи.

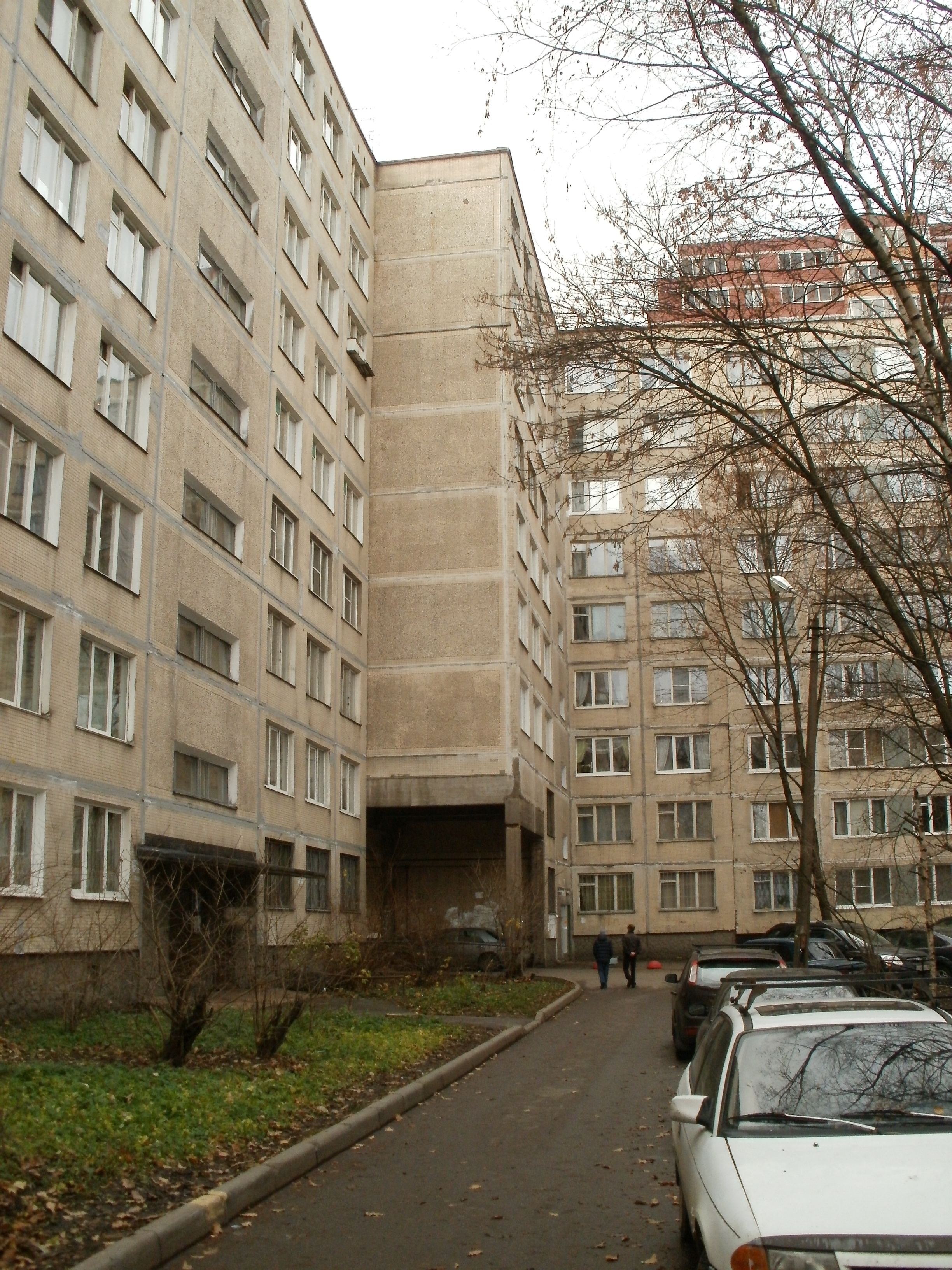

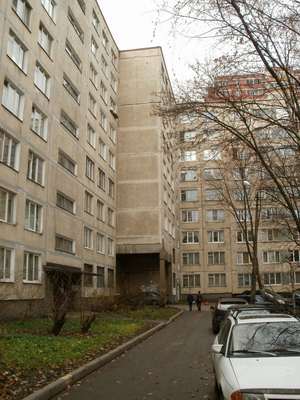

Софийская улица, 30

Рис 23. Выпирающая часть арки "на ножке". Софийская улица, 30 корп. 1 – 32 корп. 1



Вскоре угловую секцию доработали, и с поворотной части лицевого фасада глухих плит не осталось. С обеих сторон угла расположились окна. В длинной 5-ти метровой плите, проём под окно стали делать по центру, по принципу размещения окна с балконом в торце дома. Вероятнее всего, в комнате, расположенной в таком углу, стало 2 окна. Но при этом от 1-й версии угловых секций полностью не отказались.



Ул.  Димитрова, 4 корп. 1

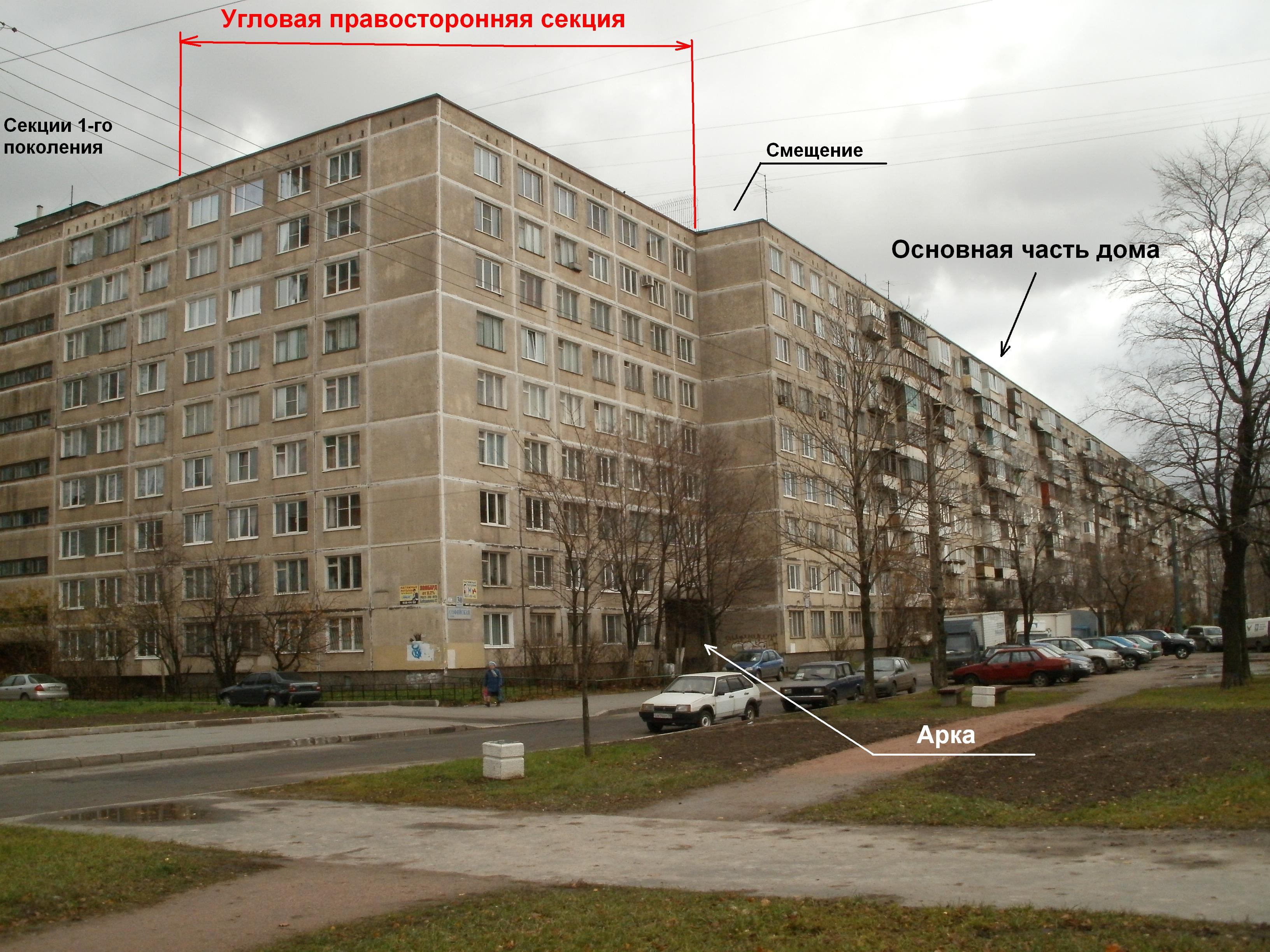

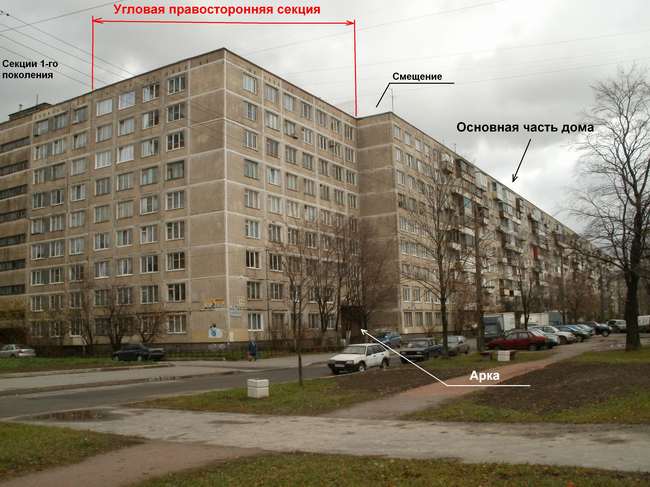

Рис 24. Фрагмент дома с модернизированной угловой секцией v3.0 и аркой, собранный бесшовным методом. Ул.  Димитрова, 4 корп. 1



В Купчино дом с аркой по новому методу стали строить в квартале 14а южнее старого русла реки Волковки, что между улицей Димитрова и Альпийским переулком. 13-ти секционный дом был построен бесшовным методом, единой непрерывной сборкой, с правосторонней угловой секцией, в основной кусок которой была врезана арка. Фундамент и подъезды отделаны булыжниками, на лицевом фасаде вертикальные ряды лоджий.

Это самая длинная сборка, построенная таким образом. Дом похожей конструкции есть на Товарищеском проспекте, но сборка комбинированная, и имеет шов по краю угловой секции. Похожий дом стоит на Бульваре Трудящихся, 3-7 с аркой и угловой секцией v3.0, но там тоже посередине дома виден едва заметный шов.

На Заводском проспекте, 4 построили угловую секцию с аркой в комплекте с промежуточной секцией, которая была полностью без балконов и каких либо лоджий. Декоративные перемычки между окнами на такой "гладкой" промежуточной секции, тоже отсутствовали.

Пристраивались эти две секции отдельно к основной цепочке из 9 прямых секций. В этом случае, обе части сборки пристроены без смещений. Промежуточная секция без балконов в то время применялась только в Колпинском районе, поэтому получила название "Колпинская модификация".



Заводской проспект,  4

Рис 25. Угловая правосторонняя секция в комплекте с промежуточной "гладкой". Вид снаружи. Заводской проспект,  4



На Заводском проспекте, 30 эту идею развили, построив угловую секцию в окружении двух промежуточных "гладких" универсальных без шва. Остальная часть дома с классическими секциями присоединялась через шов.



Заводской пр., 30

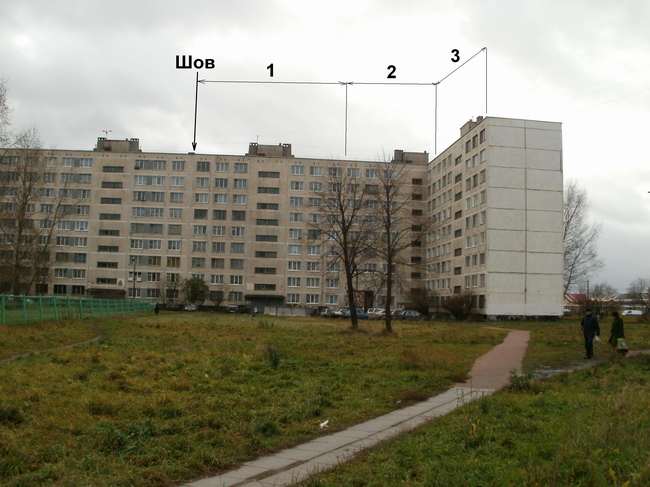

Рис 26. Фрагмент поворотной части дома с угловой правосторонней секцией, в окружении "гладких" промежуточных. Заводской пр., 30



Условные обозначения:
    1, 3 – промежуточные секции без балконов и лоджий
    2 – угловая секция v3.0 с аркой.



Очень интересными можно считать четыре дома в 12-м квартале, расположенные по периметру, вдоль улицы Подвойского, проспектов Солидарности и Товарищеского. (первая пара – ул. Подвойского, 35 корп. 1 и пр. Солидарности 19, а вторая пара – Товарищеский пр., 22 корп. 1 и ул. Подвойского 29 корп. 1). По каким-то причинам обе пары длинных домов поставили с небольшим промежутком для проезда, вместо того, чтобы сделать арку в угловой секции.

В щели второй пары, помимо дороги, до реконструкции уличного освещения Товарищеского проспекта, проходили питающие кабели. Оба торца дома, стоящие напротив друг друга, глухие. Сверху кажется, как будто дом разрезали по границе угловой секции, и обе части растащили на небольшое расстояние друг от друга.



Подвойского, 29 корп. 1

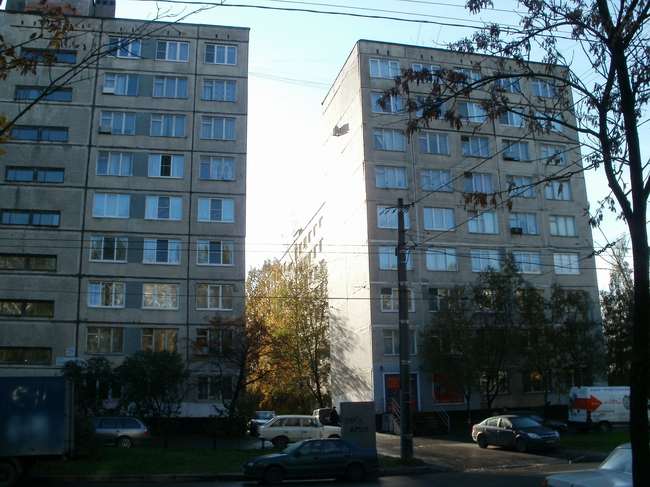

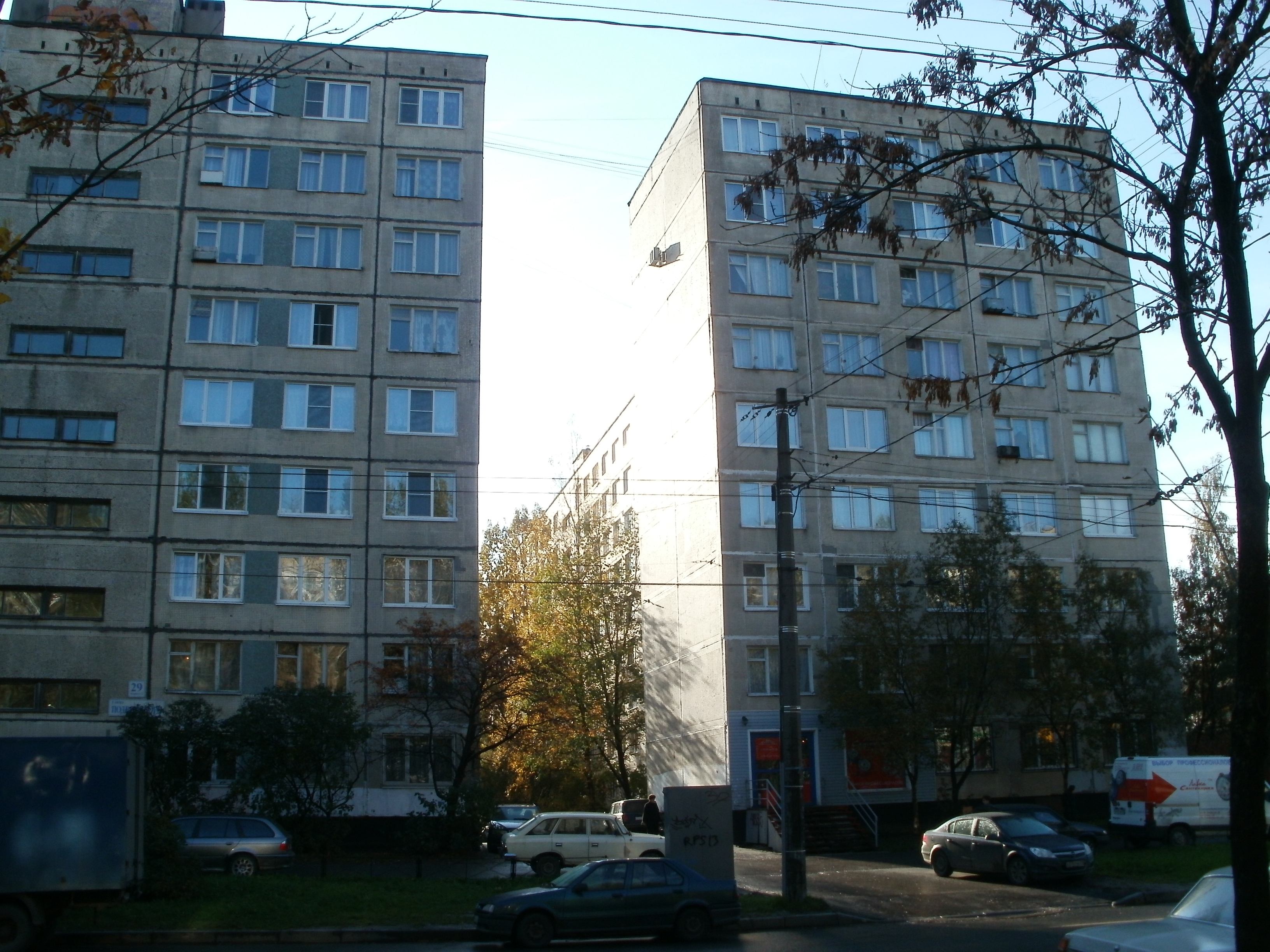

Рис 27. Щель между стенами домов. Видна пустая проволока, на которой висели кабели питания уличного освещения
Товарищеский пр., 22 корп. 1 и ул. Подвойского, 29 корп. 1



Чуть позже, таким образом, построят пару домов вдоль Каштановой аллеи в южном Купчино (ныне эта улица называется Пловдивская).

Домов с арками, и окнами с форточками в торце, в черте Петербурга было обнаружено 11 штук. Во Фрунзенском районе таких домов 4 штуки. Три из них на чётной стороне Софийской улицы и один на улице Димитрова. О них говорилось выше. Четыре дома замечено в Невском районе и три – в Колпинском районе.



Ниже привожу адреса домов с арками и окнами старого образца:

  Софийская ул., 32 корп. 1
Софийская ул., 40 корп. 1
Софийская ул., 48 корп. 1
Ул. Димитрова, 4 корп. 1
Товарищеский пр., 4 корп. 1
Товарищеский пр., 16 корп. 1 – ул. Подвойского, 34 корп. 1
Товарищеский пр., 6 корп. 1 – 8 корп. 1 (2-я часть с новыми окнами)
Заводской пр., 4
Заводской пр., 30
Бул. Трудящихся, 3-5-7

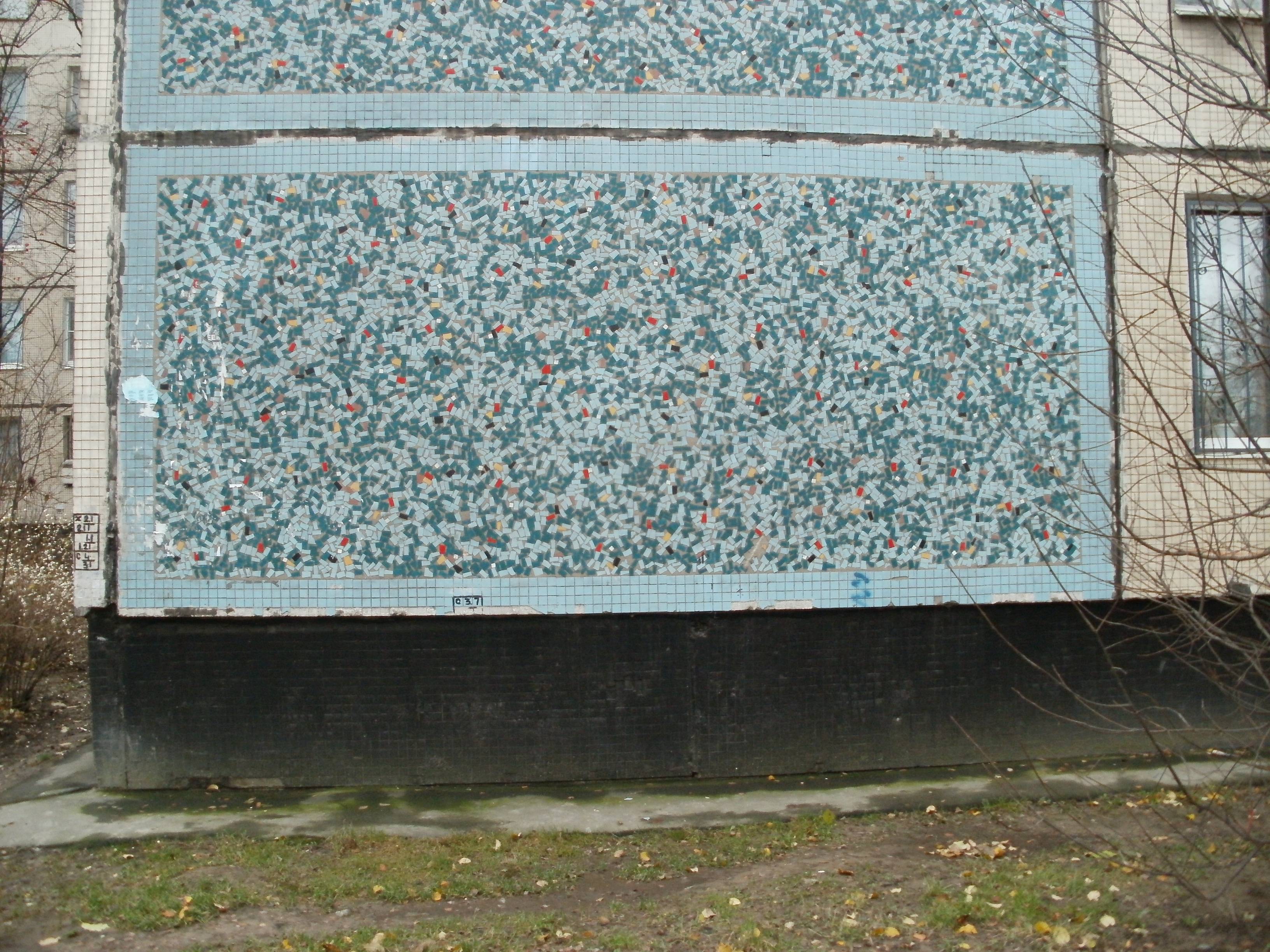

А тем временем постепенно убирали булыжное оформление со стен фундаментов и подъездов. Чуть позже отказались от разнесенных крайних балконов на лицевом фасаде и снова возвратились к классическому виду с единым четверным столбцом балконов.





Глава 6. Глобальная смена окон и эксперименты с плиткой



Смена окон с одновременным отказом от форточек, начала происходить во время строительства дома 12 корп. 1 по улице Софьи Ковалевской. Возможно, этот дом строился в тот самый переходной период. Интересен этот дом тем, что базовые и окна в лоджиях у него нового поколения, без форточек, а в торцах на продольных плитах, где балконная дверь слева – стоят окна старого поколения с форточками. Окна вставлялись заранее на комбинате, а продольные плиты торцов, скорее всего, были заготовлены заранее с большим запасом. Выглядело это все так:



Улица Софьи Ковалевской, 12 корп. 1

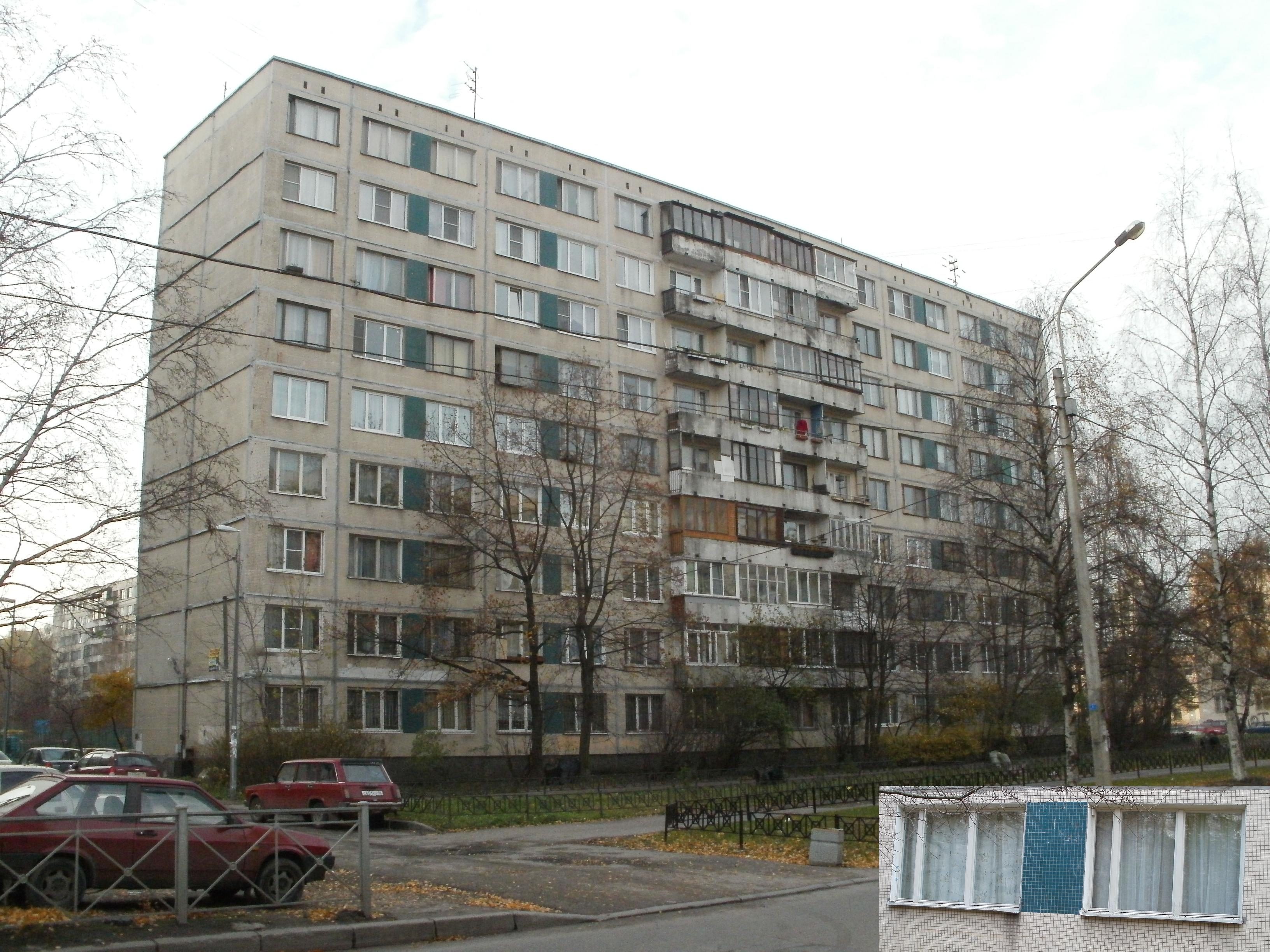

Рис 28. На фасадах окна без форточек образца 1971 года, в торцах старые окна. Слева в углу окна торца крупно. Улица Софьи Ковалевской, 12 корп. 1



Этот дом единственный, построенный с гибридными окнами. Остальные дома уже достраивали плитами с полным комплектом новых окон. В качестве примера можно привести комбинированную сборку, фрагменты которой имеют разный комплект окон. Им является Г- образный дом двойной адресации Товарищеский пр., 6 корп. 1 – 8 корп. 1.

7 секций, стоящих перпендикулярно Товарищескому проспекту, включая угловую с аркой, укомплектованы, старыми окнами с форточками, и соответственно старым торцом. Остальная часть дома собрана с окнами без форточек 2-й модели. Цепочки секций, построенных в разное время, разделены швом.



Товарищеский проспект, 6 корп. 1 – 8 корп. 1

Рис 29. Состыковка секций с разным типом окон. Слева от шва – без форточек, справа – с форточками. Товарищеский проспект, 6 корп. 1 – 8 корп. 1

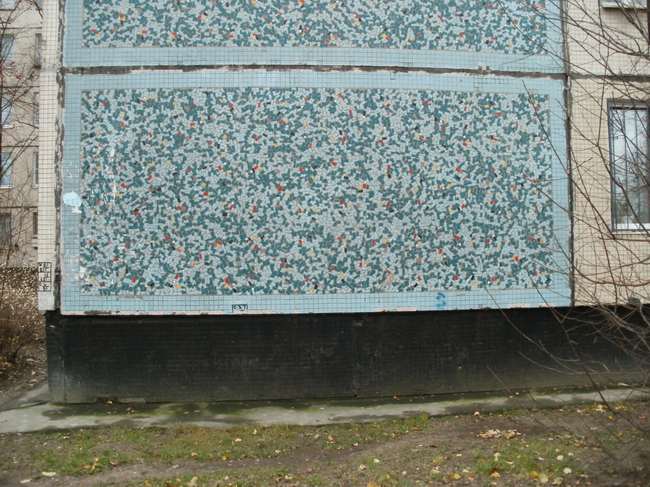

А тем временем из торцов постепенно исчезло оформление стен из осколков белой плитки. Внутренние стены лоджий в торцах стали отделывать только целой плиткой. В Весёлом Посёлке есть дом, где часть плит в торце сделана с осколками плиток, а часть прямая. На следующем снимке это хорошо видно. На 7-м этаже продольная плита с "осколочной" облицовкой, а на 6-м "цельноплиточная".



Улица Коллонтай 47 корп. 1

Рис 30. Постепенный уход от "осколочного" оформления плит в торцах. Улица Коллонтай 47 корп. 1



Следом за этим исчезло оформление осколками и боковых стен лоджий на лицевом фасаде.

В какой-то момент экспериментально начали изготавливать плиты с мелкой полупрозрачной облицовочной плиткой. Эту плитку часто использовали для облицовки промышленных зданий и корпусов заводов, но теперь решили попробовать и на жилых домах. По цвету, такая плитка выглядела более насыщенно, отдавая серо-синим, и при этом блестела. Сама плитка имела глянцевую поверхность с обеих сторон, была молочного цвета, размером 23х23 мм. Она была в 2 раза меньше обычной, а 4 маленькие плитки, сложенные вместе по размеру совпадали с одной стандартной.

Вообще такой дом при хорошем освещении выглядел ярко и необычно. Конечно, со временем и стеклянная плитка потускнела, поэтому спустя почти 40 лет вид у нее уже не тот, но все равно разница заметна до сих пор. Такие дома всегда кажутся красивее.

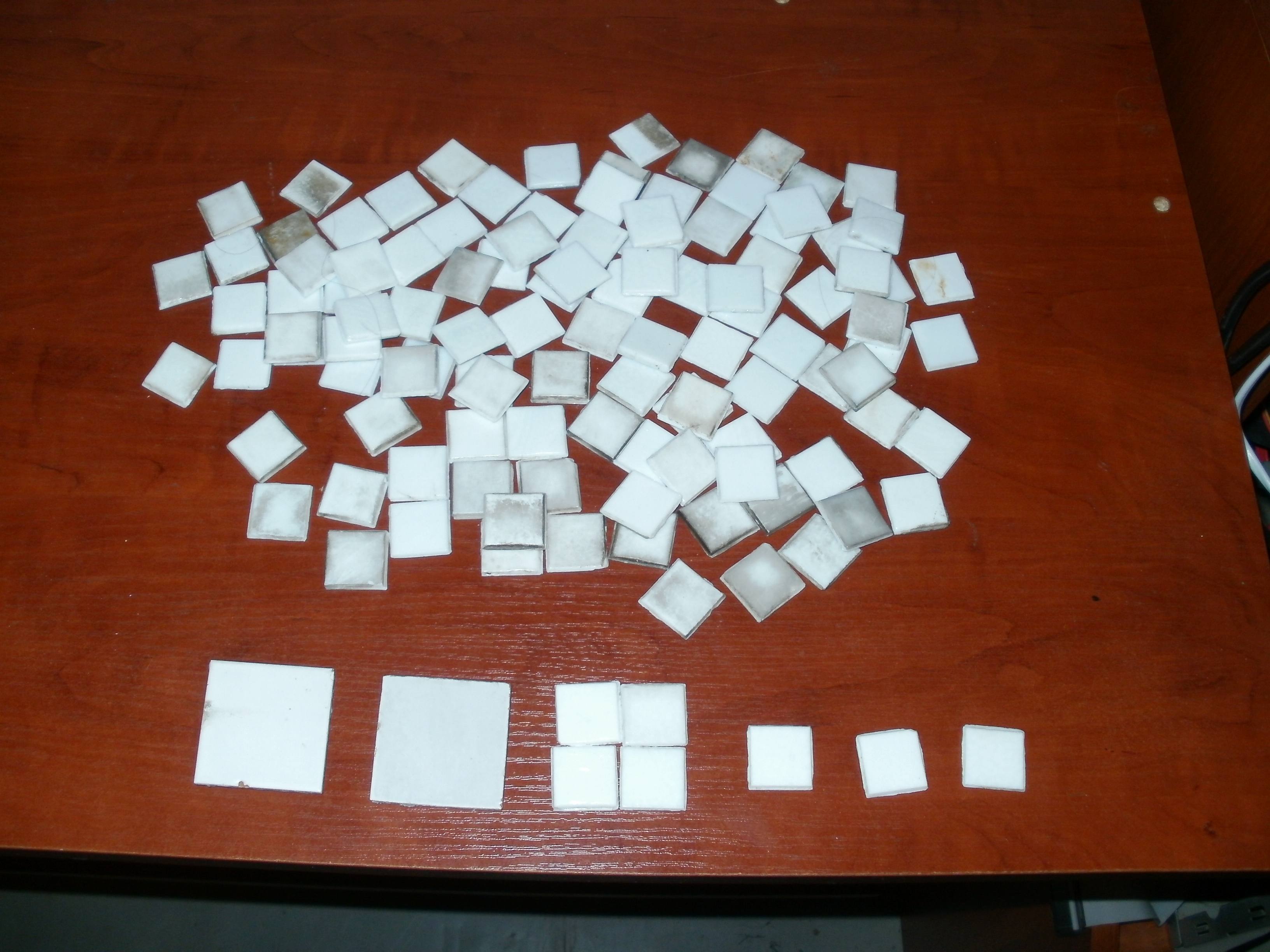

О мелкой облицовочной плитке периодически вспоминали и позже. В 6-и поколении, серии 602У, построили 3 прямых дома, которые отделали мелкой плиткой со стороны подъездов. Это дома по Заводскому проспекту 14, 18 и 22 корп. 1.



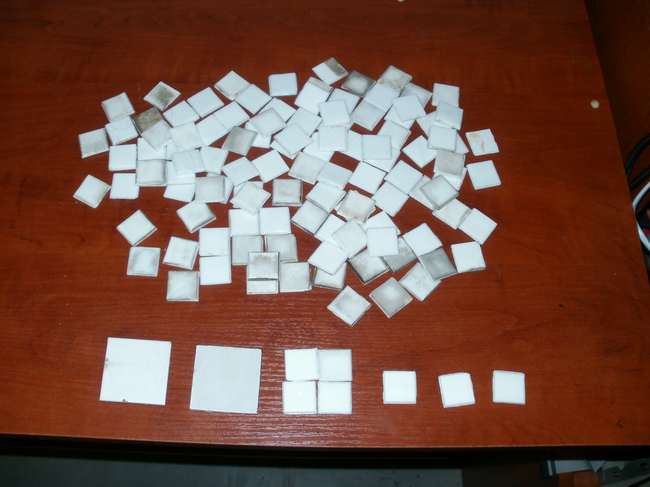

Мелкая облицовочная плитка и плитка обычного размера

Рис 31. Мелкая облицовочная плитка и плитка обычного размера



В Купчино единственный представитель с глянцевой уменьшенной плиткой – прямой 9 подъездный дом по улице Белы Куна, 25. Этот дом уникален ещё и тем, что он единственный, облицован мелкой серо-голубой плиткой со всех сторон, включая внутренние стены торцов. Только фундамент и стены подъезда с полоской над козырьком, оставили с чёрной плиткой обычного размера.



Общий вид дома 25 по ул. Белы Куна

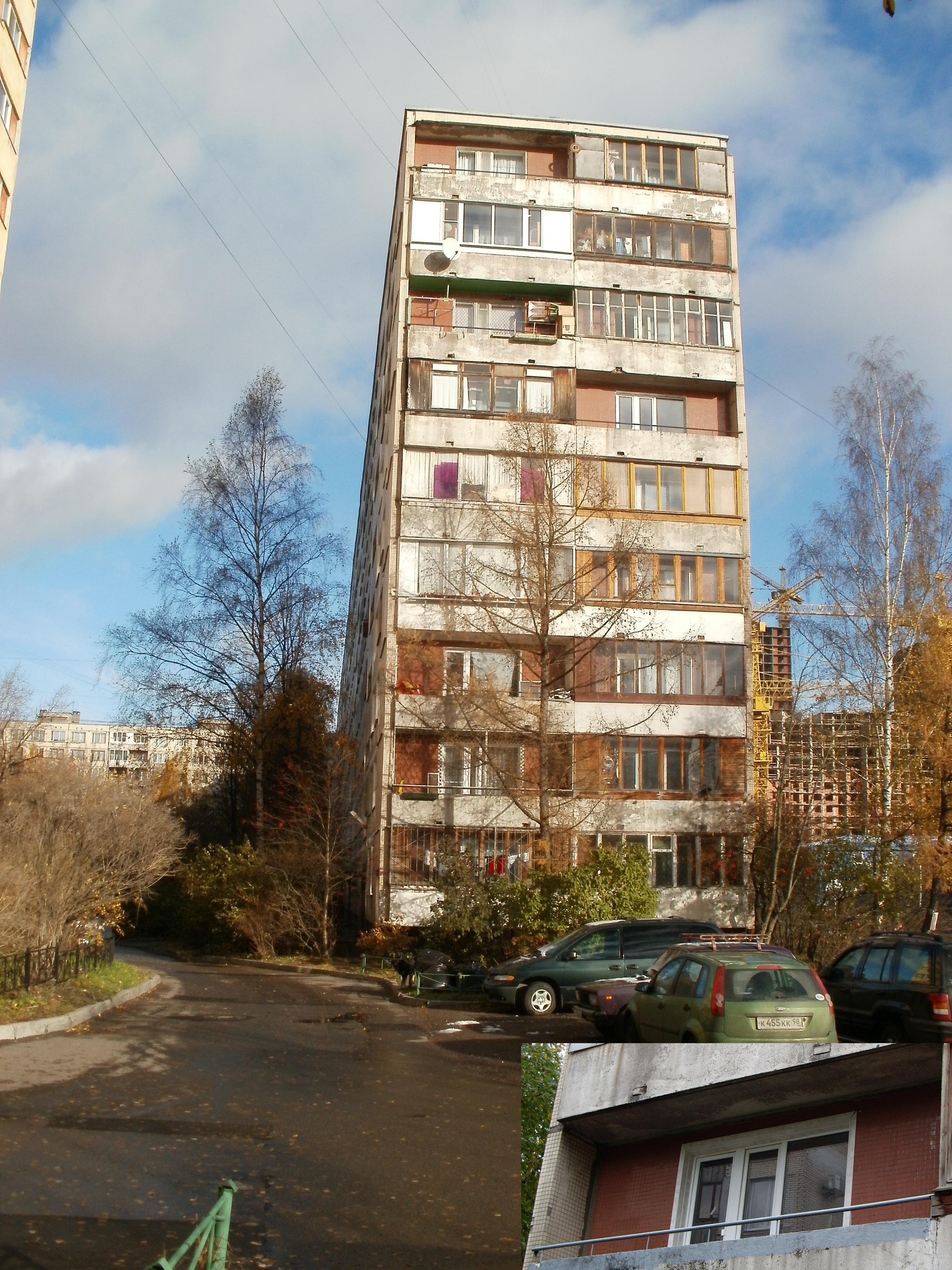

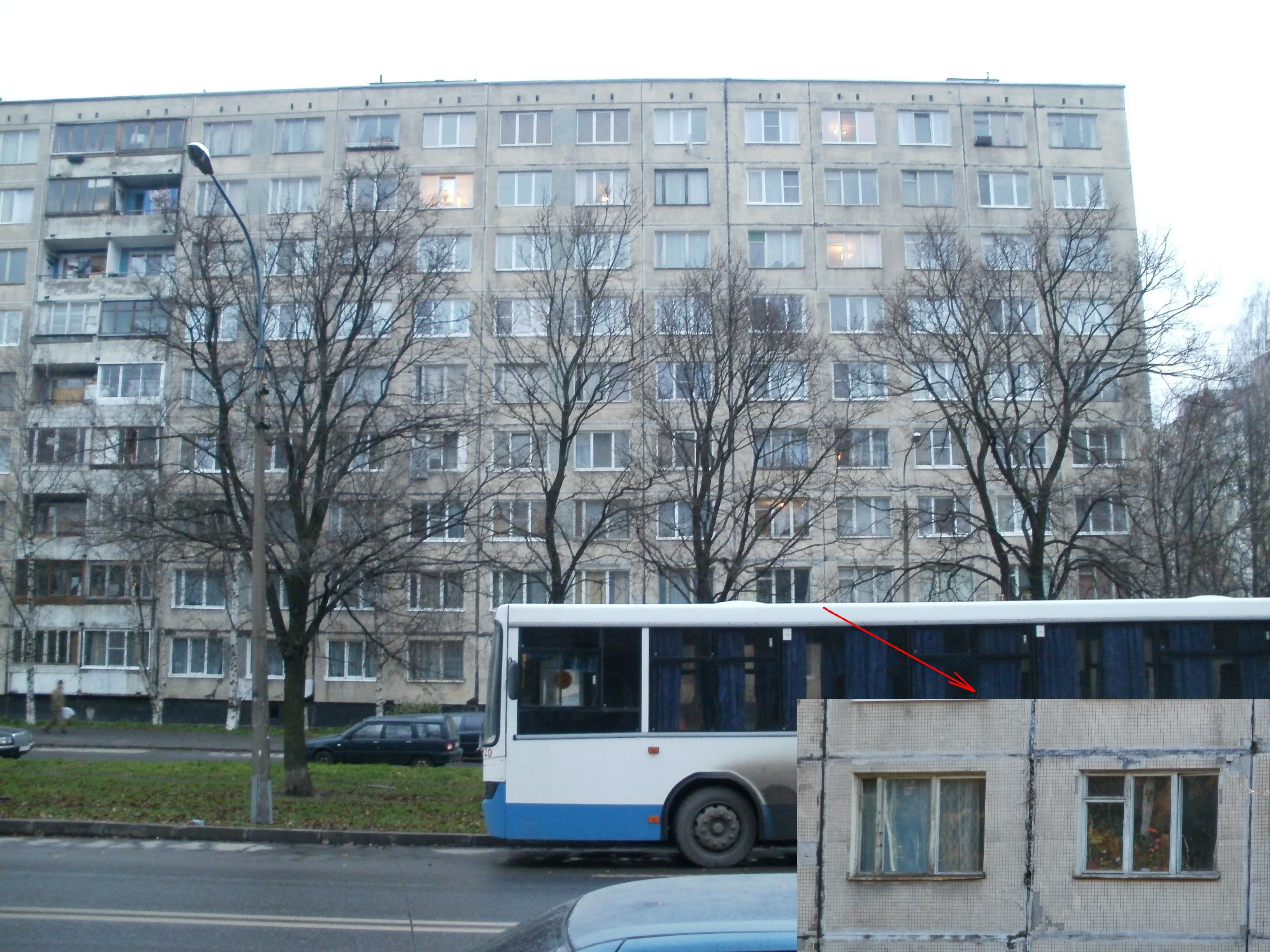

Рис 32. Общий вид дома 25 по ул. Белы Куна. Слева увеличенный фрагмент стены на границе с фундаментом

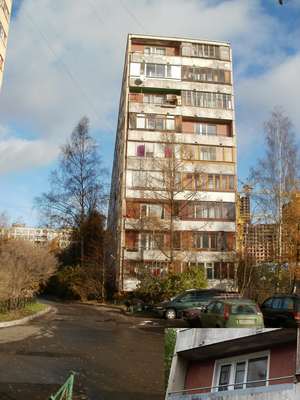

Ещё один дом с мелкой облицовочной плиткой 4-го поколения, построен в Выборгском районе на проспекте Луначарского 76. Но в нём специальной плиткой отделаны плиты только на лицевом фасаде. Изнутри плитка обычного размера со светло-жёлтым оттенком. Граница с разной облицовкой проходит по внутренней стороне торца. 9-й этаж этого дома и чердачные плиты облицованы ярко-красной плиткой обычного размера, которая тоже блестит. Такой стиль, когда последний этаж украшают красным цветов, характерен для домов 602-й и 606-й серий, 25-27 кварталов Выборгского района.

Вот так дом № 76 выглядит с проспекта Луначарского в пасмурную погоду:



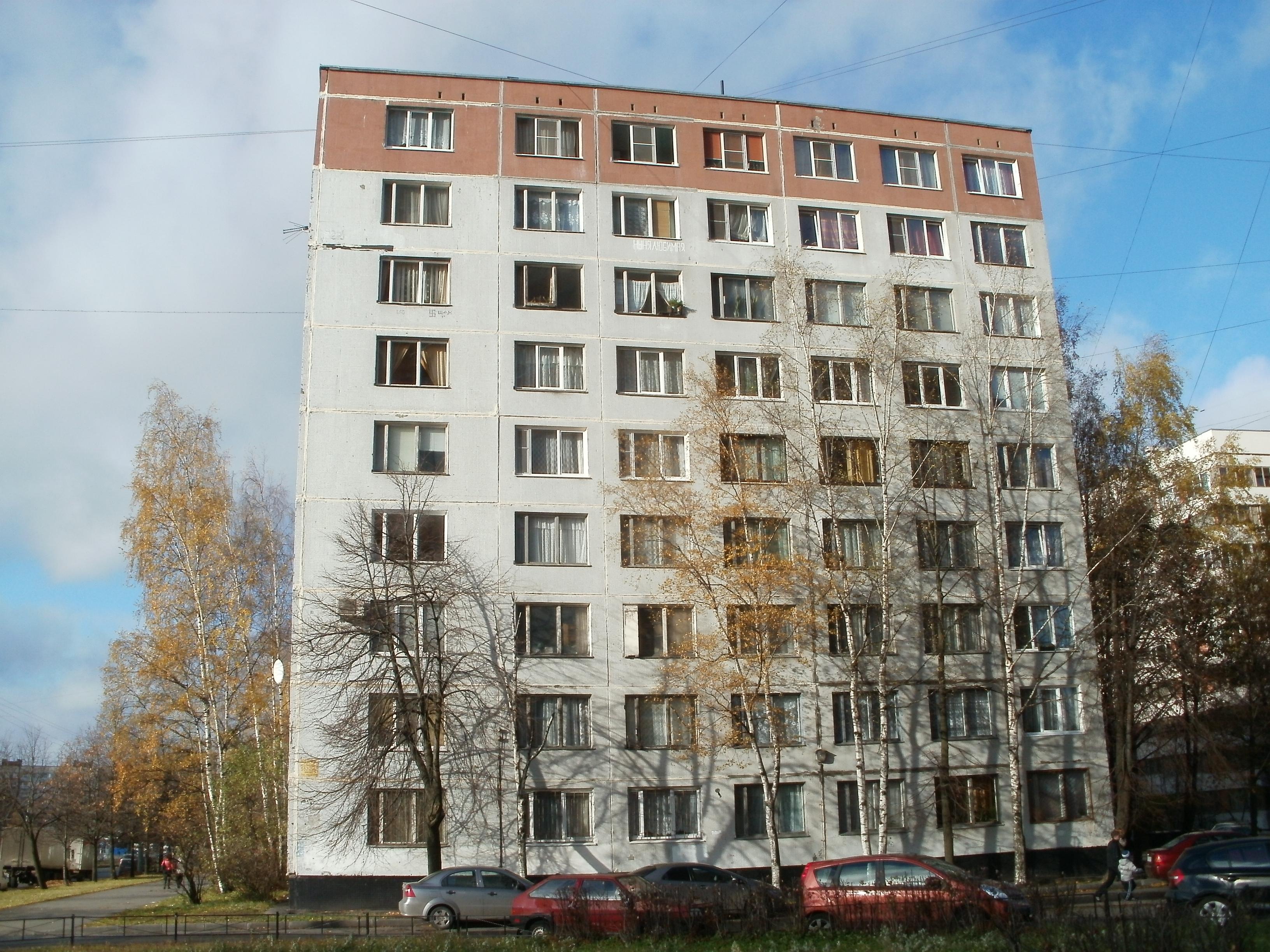

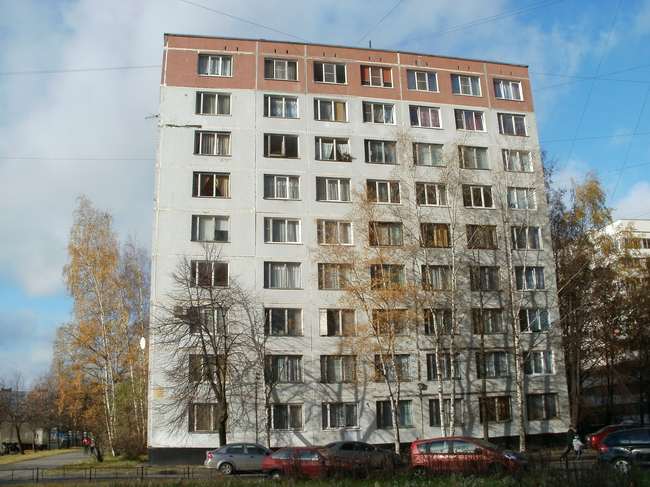

Пр. Луначарского, 76

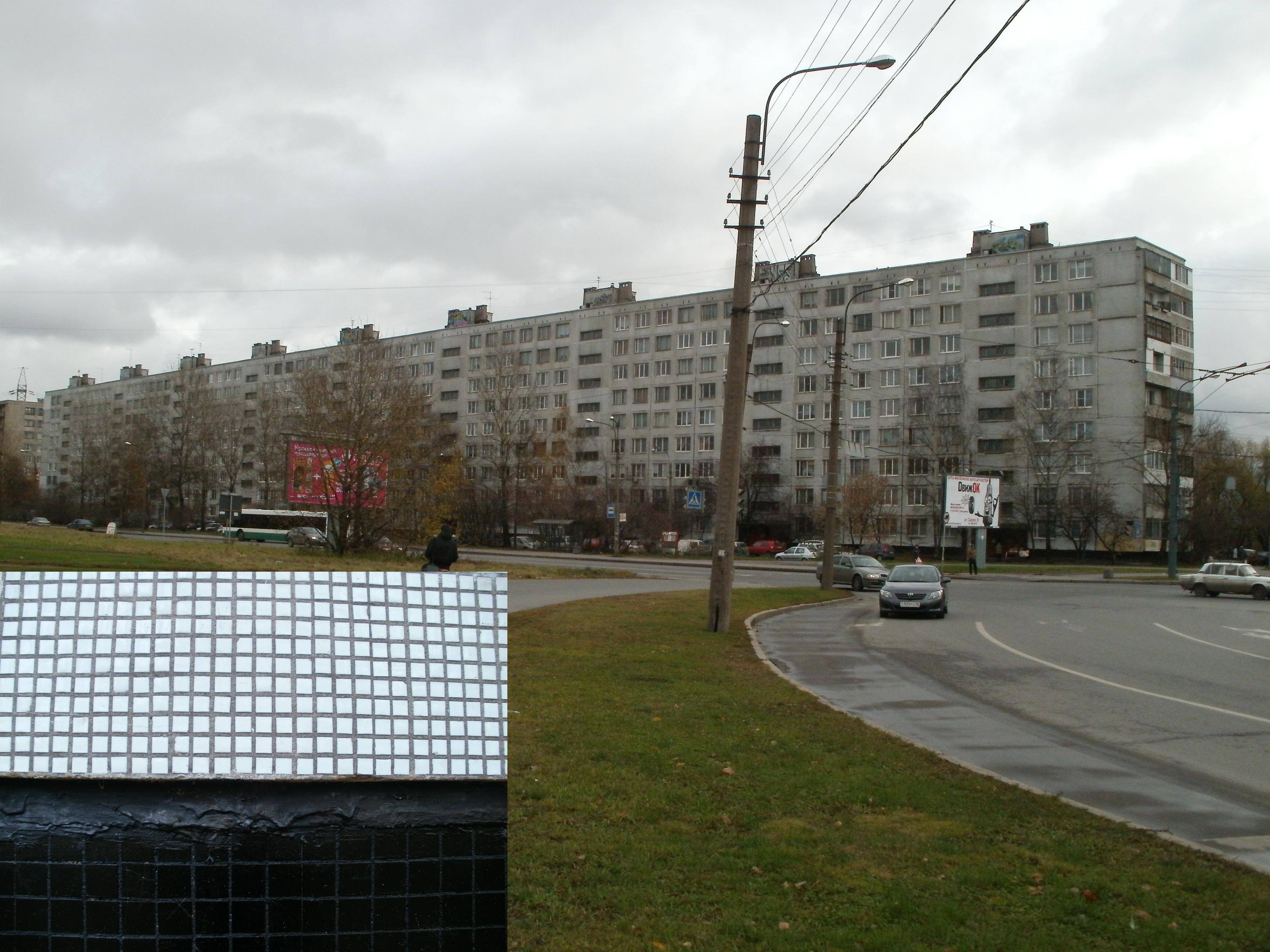

Рис 33. Общий вид дома с красным верхом и светло-серой плиткой с лицевого фасада. В углу крупным планом граница плит с разной отделкой. Пр. Луначарского, 76



А как ярко выглядит основной кусок угловой секции днем, в солнечную погоду:



Пр. Луначарского, 76

Рис 34. Угловая секция с мелкой светло-серой плиткой и красной блестящей полосой сверху в солнечную погоду. Пр. Луначарского, 76



С этого времени Выборгский район начали застраивать домами 602-й серии. Но построили их там немного, всего 55 секций в 6-ти домах. Строительство продвигалось с востока на запад, и направление совпадает с распространением остальных серий.



Последовательность застройки домами серии 1-ЛГ602В Выборгского района

 Рис 35. Последовательность застройки домами серии 1-Лг602В Выборгского района



В Набережных Челнах, республики Татарстан, оба построенных дома облицованы мелкой светло-серой плиткой по образцу дома на улице Белы Куна, 25. Возможно, полным его двойником будет дом по адресу Новый Город 2/17. Единственное отличие в окнах. В Набережных Челнах окна у домов с форточками 1-й модели. Дата постройки этих домов пока неизвестна.

А тем временем Купчино продолжали активно застраивать, и наконец-то переместились южнее улицы Димитрова. Строительство 602-й серии развернулось там полным ходом. Активно начали застраивать кварталы 21 и 22 южнее реки Волковки.

В это время придумали новый вид присоединения секций, которые я назвал "надлом". Дом как будто ветку дерева, сломали, и отломанная часть свисает, болтаясь на одном кончике. Рассмотрим это присоединение подробнее.

Эта разновидность поворота дома, где не требуется угловых секций. При присоединении надломом, секции расположены под углом 90 градусов друг к другу и соприкасаются только углами. Причем по такому способу добавляли секции в готовую сборку, присоединяя новые секции к кончику торцевой.

Этот метод присоединения начал применяться с середины 4-го поколения, в Купчино, южнее улицы Димитрова. Чуть позже, когда застраивали кварталы у станции метро Пионерская, в районе Байконурской улицы, с надломом построили три дома.

В Весёлом Посёлке такой тип присоединения стал использоваться, начиная с 5-го поколения домов. Как говорилось выше, первые эксперименты в этой области прошли на улице Димитрова.

Рассмотрим простую 2-х адресную сборку с надломом ул. Димитрова, 7 корп. 1 – Купчинская ул., 2. Она состоит из 8-ми прямых секций, которые указаны номерами на фотографии.



Купчинская ул., 2

Рис 36. Общий вид дома с перекрёстка. Вид на надлом снаружи. Ул. Димитрова 7 корп. 1 – Купчинская ул., 2



А вот так будет выглядеть структурная посекционная схема этой комбинированной сборки:



Купчинская ул., 2

Рис 37. Структурная схема дома двойной адресации. Ул. Димитрова 7 корп. 1 – Купчинская ул., 2



Условные обозначения:
    1, 6, 8 – торцевые секции
    2, 3, 4, 5 – промежуточные симметричные секции с лоджиями
    7 – промежуточная несимметричная секция с лоджиями



Наступил момент, когда отказались от межоконной перемычки из сине-зелёной плитки на секциях с лоджиями. Двухоконные 6-ти метровые плиты для домов с лоджиями стали изготавливать полностью из белой плитки, как для домов с балконами для 9-ти подъездных домов. В такой конфигурации было выпущено пару домов. Один из них на расположен на Купчинской ул., 11 корп. 1, а другой экспериментальный, достроенный в 8-м квартале, на Будапештской ул., 9. В Весёлом Посёлке в таком оформлении собраны 9 из 30-ти секций дома по улице Подвойского 14 корп. 1. Этот фрагмент тянется вдоль самой улицы.



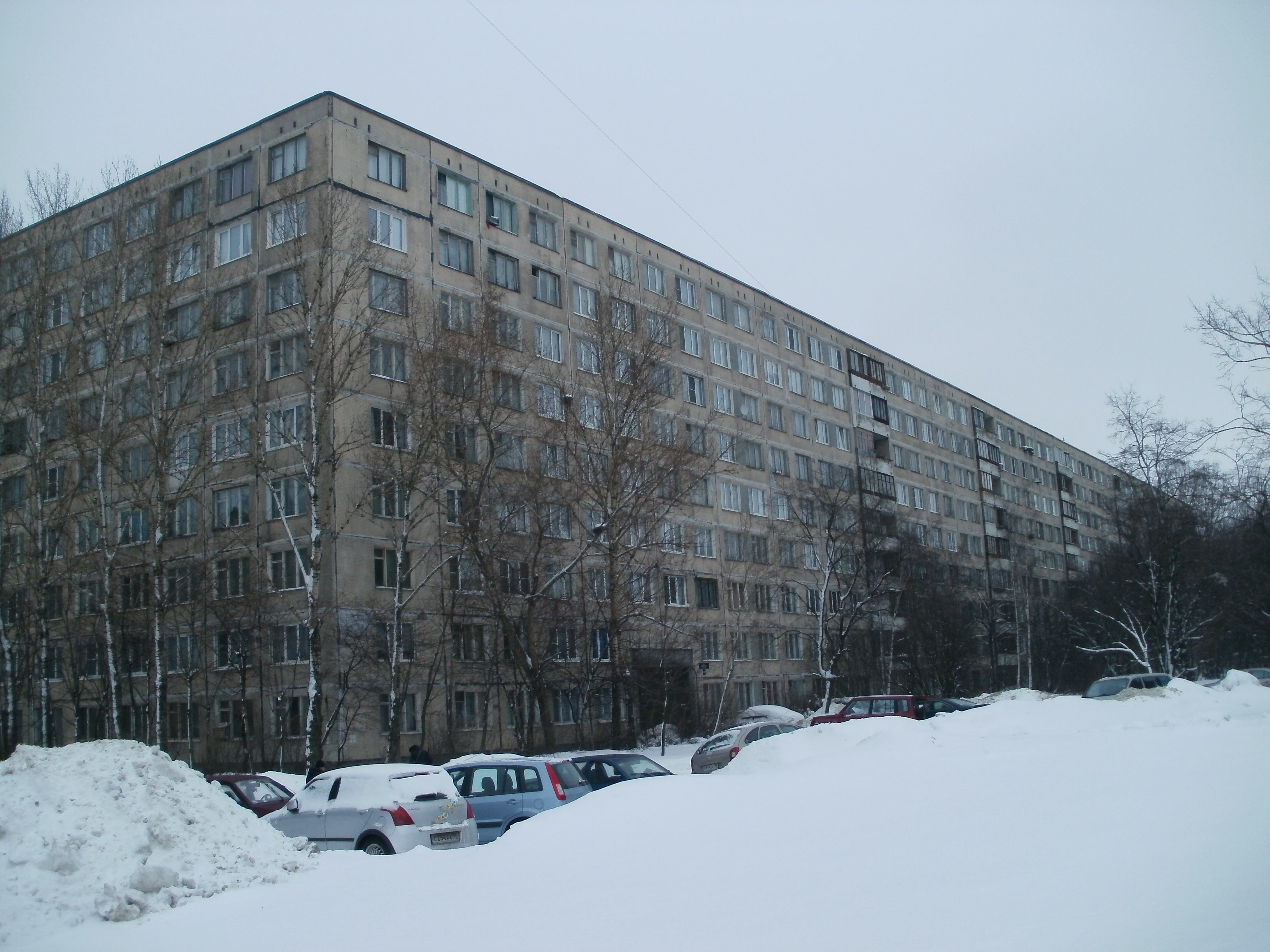

Купчинская ул., 11 корп. 1

Рис 38. На лицевом фасаде лоджии, но перемычки между окон отсутствуют. Купчинская ул., 11 корп. 1





Глава 7. Очередная серия экспериментов и модернизация подъездов



Такое ощущение, что эксперименты ставились парами домов. Если появляется экспериментальный образец с лоджиями, то тут же строят пробный вариант с балконами. Потом снова пробуют с лоджиями. Так и идет чередование. В результате получился очередной необычный дом:



Будапештская улица, 9

Рис 39. Будапештская улица, 9. Вид со спутника



Как видно по снимку, дом собран не единой сборкой, а со швом, который режет его на две части. Очередной раз попадается экспериментальный дом с лоджиями, с комбинированной сборкой.

В верхней части снимка видны 4 прямые секции, а после шва достроены ещё 9 со смещениями и угловыми секциями. Со стороны Будапештской улицы сложный фрагмент выглядит так:



Будапештская улица, 9

Рис 40. Фрагмент дома Будапештская улица, 9. Вид с юга на угловую секцию и смещения



Окна, у него без форточек, но обе угловые секции, выходящие на Будапештскую улицу, версии 1.0 с глухими плитами на внешней стене поворотной части. Окно в продольной плите расположено по центру. Но самое интересное, опять угловую секцию сделали с привязкой к лоджиям. Только теперь углубление под лоджию сделали в стене поворотного куска секции. На этом доме уже исчезла межоконная перемычка, но ещё длинные напольные (подножные) плиты под козырьком.

Последняя угловая секция этого дома v2.0 с глухим торцом и с глухой длинной плитой. Но тоже с привязкой к лоджиям. Фрагмент этого дома напоминает дом 36 по Будапештской улице, только секции тут укороченные и с лоджиями, а треугольных балконов на стыках уже нет. А вот так этот дом выглядит изнутри двора, напоминая компактную версию дома на Будапештской, около Дома творчества юных Фрунзенского района.



Будапештская улица, 9

Рис 41. Вид изнутри двора на парные секции со смещением. Будапештская улица, 9



За этим последовал следующий эксперимент. По сложившейся традиции, на этот раз построили секции с разными комбинациями балконов на лицевом фасаде. Перемещаемся в Весёлый Посёлок и смотрим сверху на 2-х адресную сборку Дальневосточный пр., 46 – ул. Тельмана, 28:



Дальневосточный проспект, 46

Рис 42. Бесшовная двухадресная сборка. Улица Тельмана 28, – Дальневосточный проспект, 46



По форме дом напоминает дом 9 на Будапештской ул., только расширенную версию и развернутую на 180 градусов. Весь дом собран бесшовным способом. На этот раз парные секции со ступенчатым смещением построили обычной длины, как у дома 36 на Будапештской. В середину П-образного фрагмента вставлена пара дополнительных секций. С противоположной стороны, подсоединена угловая левосторонняя секция и дальше пристроена прямая цепочка секций.



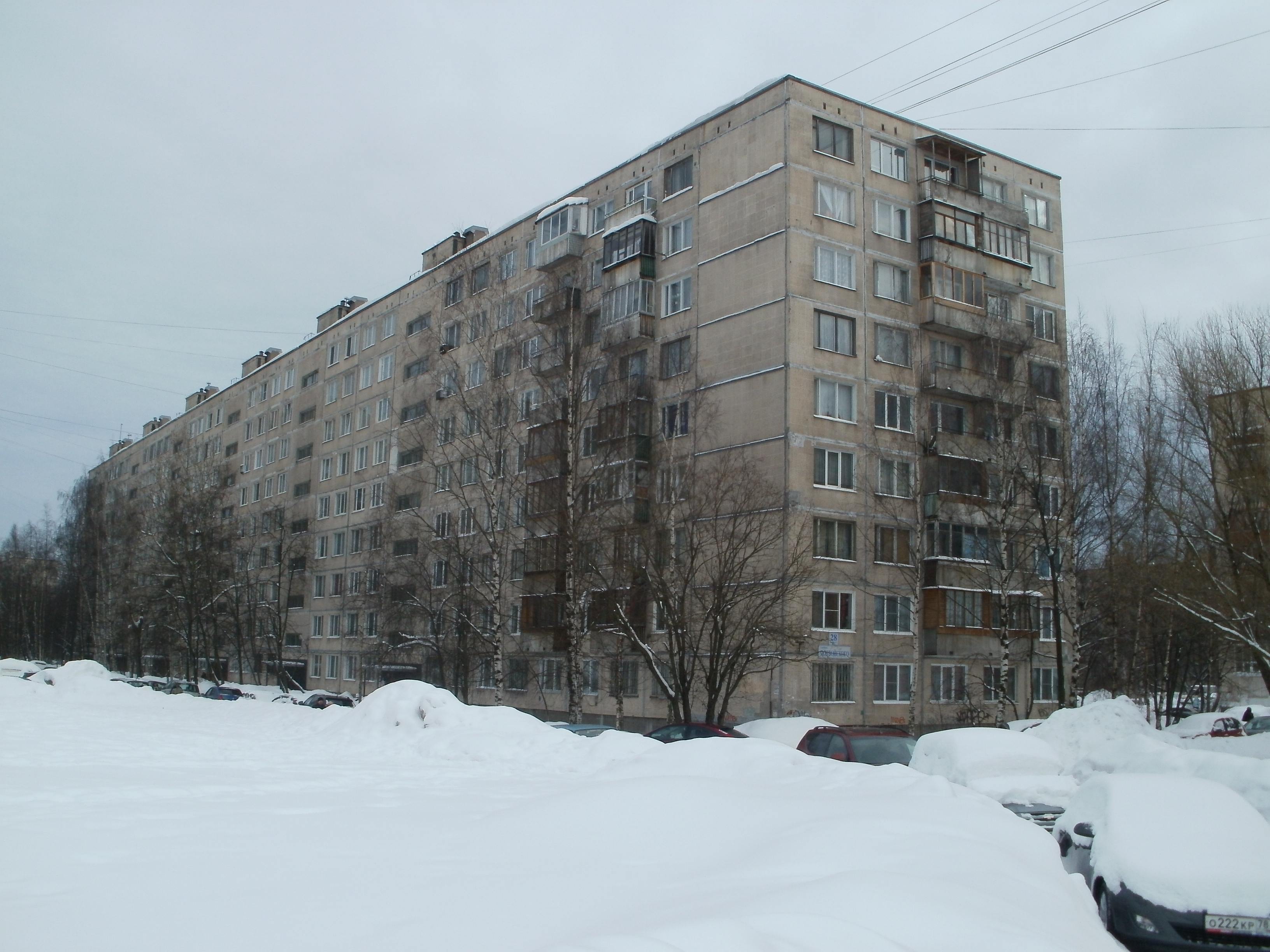

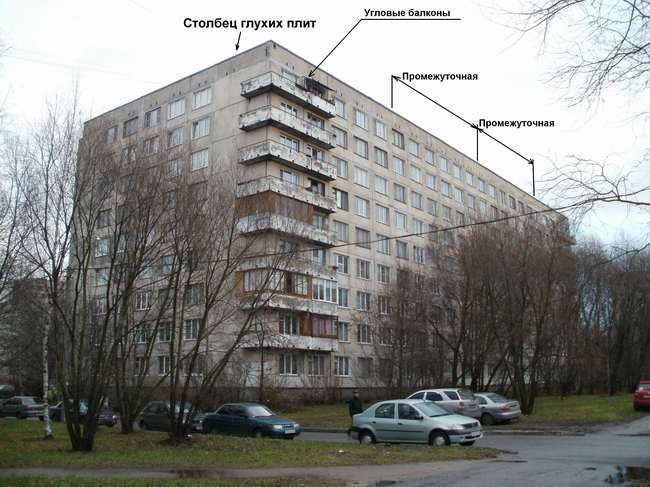

Дальневосточный проспект, 46

Рис 43. Фрагмент дома с угловой секцией v3.0 с балконами. Улица Тельмана, 28 – Дальневосточный проспект, 46



В отличии от дома 9 по Будапештской ул., весь этот дом задумывался с балконами и их комбинациями. Рассмотрим фрагмент со стороны улицы Тельмана. Вертикальных рядов балконов с разнесенными крайними, всего 3 штуки, но в тоже время секции стоят не слишком близко, но и не так далеко. Давайте посмотрим в чём же дело.

Если мысленно перенести окна подъездов на лицевой фасад, то становится понятно, что перед нами укороченные несимметричные секции, но вместо лоджий, с балконами на лицевом фасаде. За все время развития и существования домов 602-й серии, впервые додумались сделать аналог несимметричной укороченной секции с лоджиями, какие применяли в постройке 8-ми подъездных домов. На Будапештской ул., 36 до такого варианта не додумались и зачем-то вынесли балконы на стену с подъездами.

Теперь посмотрим на ступенчатую часть дома со стороны Дальневосточного проспекта. 2-х секционные фрагменты составлены аналогично дому на Будапештской ул., 36, и по традиции, без треугольных балконов. Интересна и необычна сама угловая секция. На концах её внешней части, с двух сторон поставлены балконы. В принципе, и на Будапештской была бы похожая конструкция, если балконы не вынесли с лицевого на подъездный фасад. Этот эксперимент стал вторым по счету, только с некоторой доработкой.

В этой версии дома в угловой секции присутствует арка. Но по каким-то техническим причинам её сместили на одно окно в сторону от угла. Граница секций в этом случае прошла ровно посередине арки. Между аркой и подъездом получилось расстояние в 2 окна. Вместо двойной плиты между аркой и угловым подъездом, изнутри поставили одинарные плиты с окнами. Ниже дана структурная схема кусочка дома, изображенного на предыдущей фотографии:



Дальневосточный проспект, 46

Рис 44. Структурная посекционная схема фрагмента дома со специальной угловой секцией. Дальневосточный проспект, 46 – улица Тельмана, 28



Фрагмент сборки из промежуточных укороченных секций в лучах утреннего солнца:



Тельмана, 28

Рис 45. Фрагмент лицевого фасада с укороченными балконными секциями (12-17) ранним утром. Дальневосточный проспект, 46 – улица Тельмана, 28



Теперь рассмотрим П-образную часть дома изнутри двора.



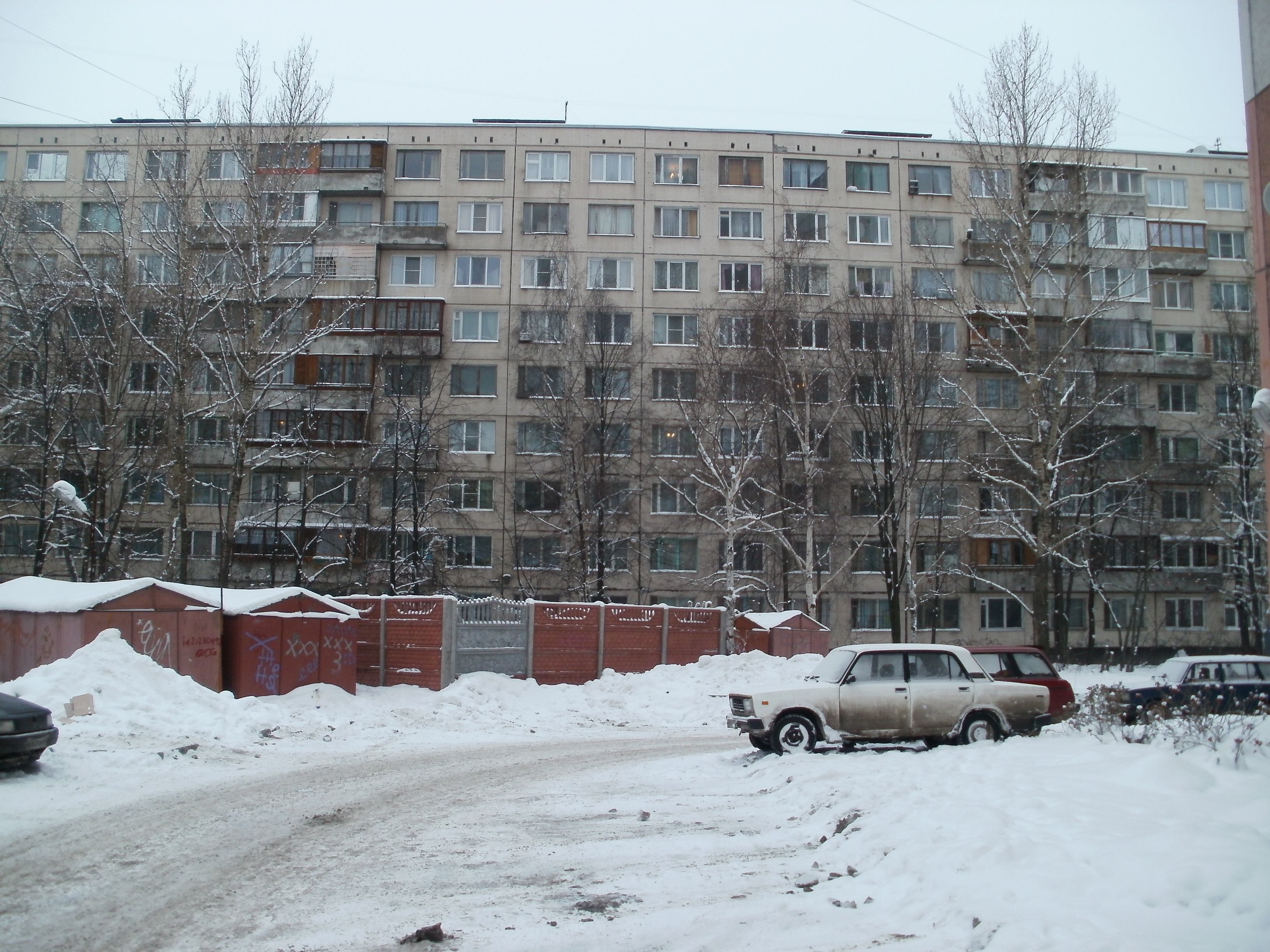

Тельмана, 28

Рис 46. Секции с урезанными рядами балконов на нечетных этажах. Дальневосточный проспект, 46 – улица Тельмана, 28



Во-первых, во двор этот фрагмент выходит лицевым фасадом, потому что направлен в южную сторону. На этом участке столбцы балконов на границах секций урезаны. Не хватает крайних разнесенных балконов на нечетных этажах. Их не поставили вообще. В левом конце, стоит угловая левосторонняя секция с оформленным торцом тёмно-зелёного цвета.

Стиль торца тоже напоминает дом  36 по Будапештской ул., только в отличие от последнего, эта угловая секция без балконов на внешней стороне. В этом доме воплощена интересная мысль. Если разработали такой вид секции, то в теории, помимо 8-ми подъездных домов с лоджиями, можно было бы собирать точно такие же с балконами. К сожалению, дальше этого дома, такая идея не пошла. Проект с 8-ми подъездами и укороченными секциями балконного варианта не был реализован. На этом доме закончился эксперимент с разнесенными крайними балконами. Он стал последним с такой конструкцией балконов и единственный с окнами без форточек. В общей сложности, не смотря на разную конструкцию окон, таких домов построили 5 штук.



улица Тельмана, 28

Рис 47. Оформленный торец в угловой секции. Вид полубоком. Дальневосточный проспект, 46 – улица Тельмана, 28



В этом же доме произошло изменение с напольными плитами перед входной дверью. На все прямые подъезды стали ставить плиты полуторного размера. Они стали чуть короче козырька с обоих концов, но сами козырьки оставались прежнего размера.

Напольные плиты полуторной длины изготавливались и раньше, но использовались только на угловых подъездах. Теперь эти плиты стали ставить на обычные подъезды, под козырьки. Посчитали, что и такой длины будет вполне достаточно.

Следом за домом по Дальневосточному пр., 46, с короткими напольными плитами стали делать все строящиеся дома. Самым северным в Купчино, с такими напольными плитами стал дом 67 по Бухарестской улице, сверху напоминающий крючок.



Бухарестская улица, 67 корп. 1

Рис 48. Подъезд с укороченной напольной плитой. Бухарестская улица, 67 корп. 1



Плиты укоротили, а следовательно, можно смело укоротить и сами козырьки. Что и было замечено на домах, построенных южнее улицы Димитрова.

Произошло изменение с козырьками. Процесс четко прослеживается на переходном доме по адресу Будапештская ул., 72 корп. 3. В нём один козырек на первых секциях сделали обычной длины, а далее вставляли только укороченные. Но чёрное обрамление над козырьками, по-прежнему, оставалось большим, во всю длину плиты.



Будапештская улица, 72 корп. 3

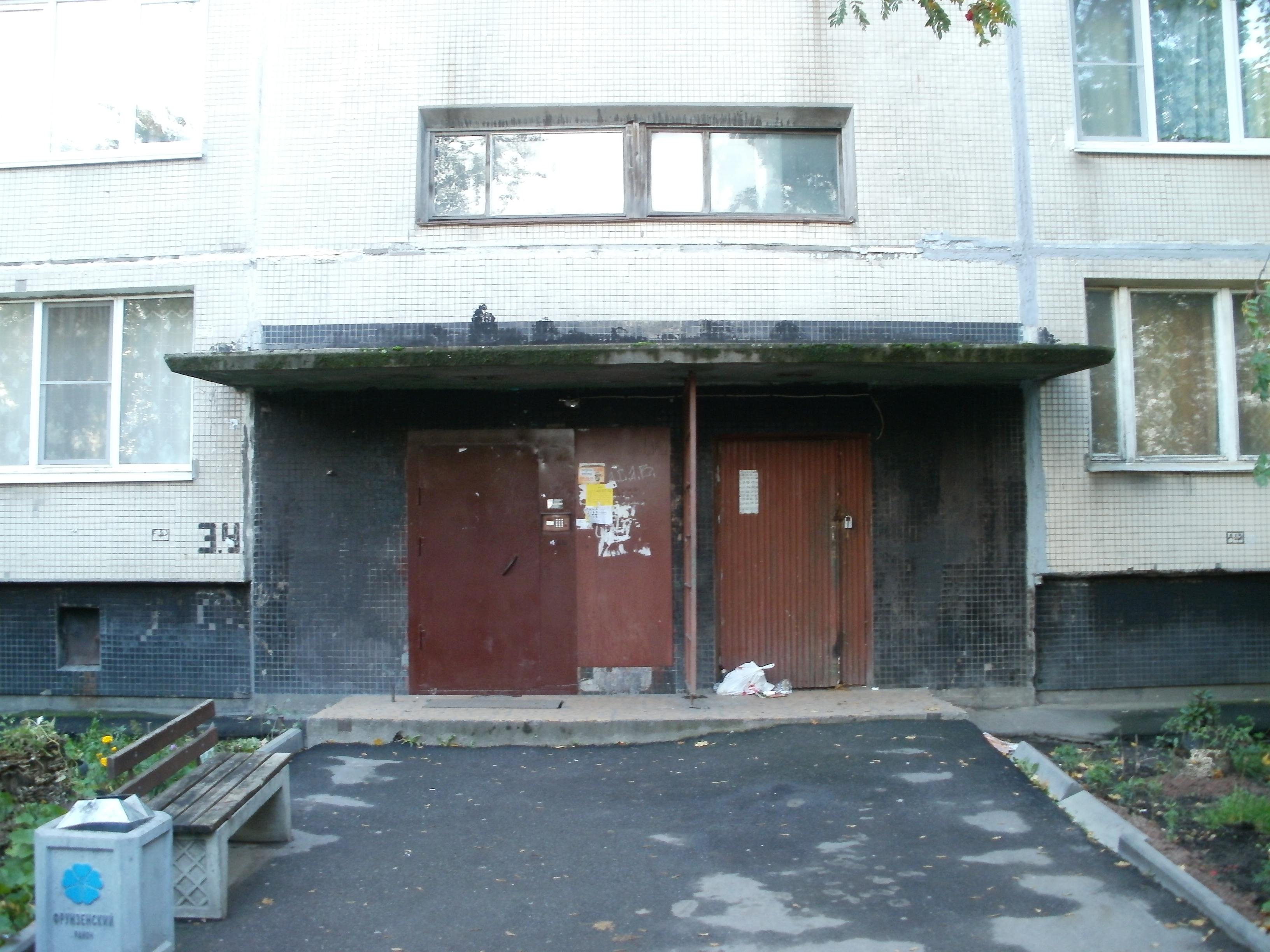

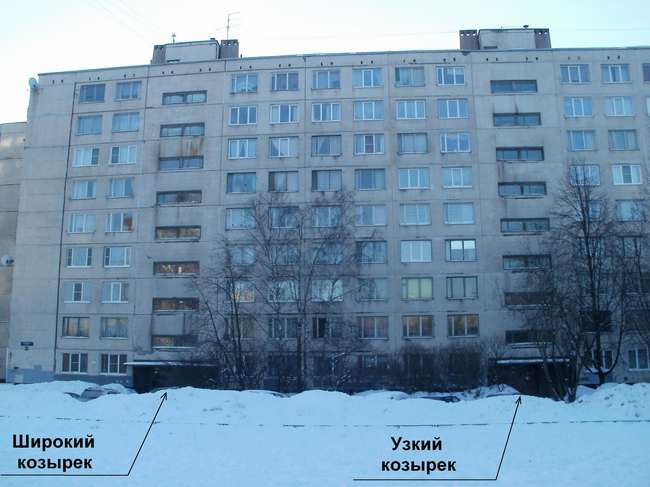

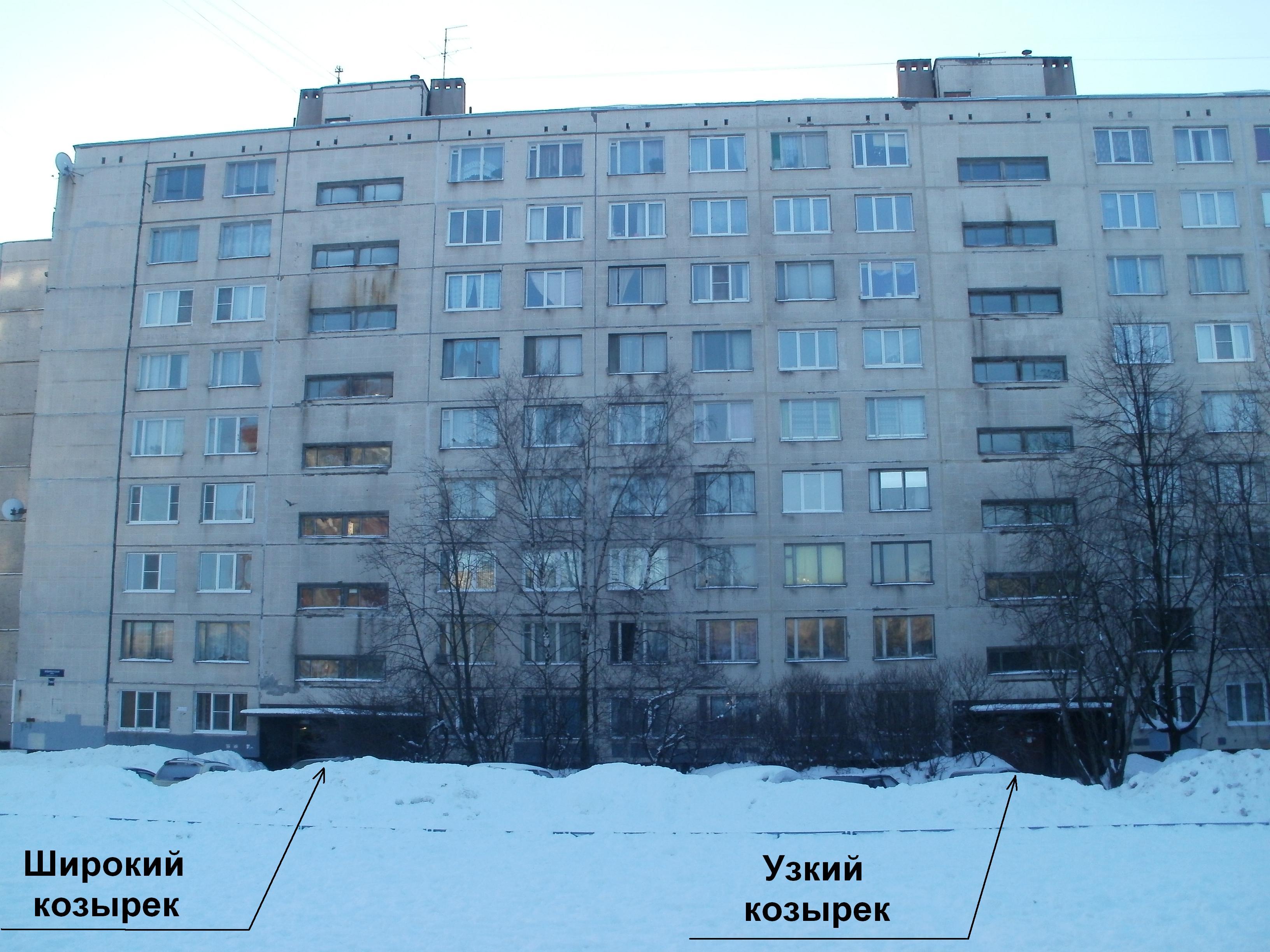

Рис 49. Слева подъезд с широким козырьком, справа с узким. Фрагмент дома 72 корп. 3 по Будапештской улице



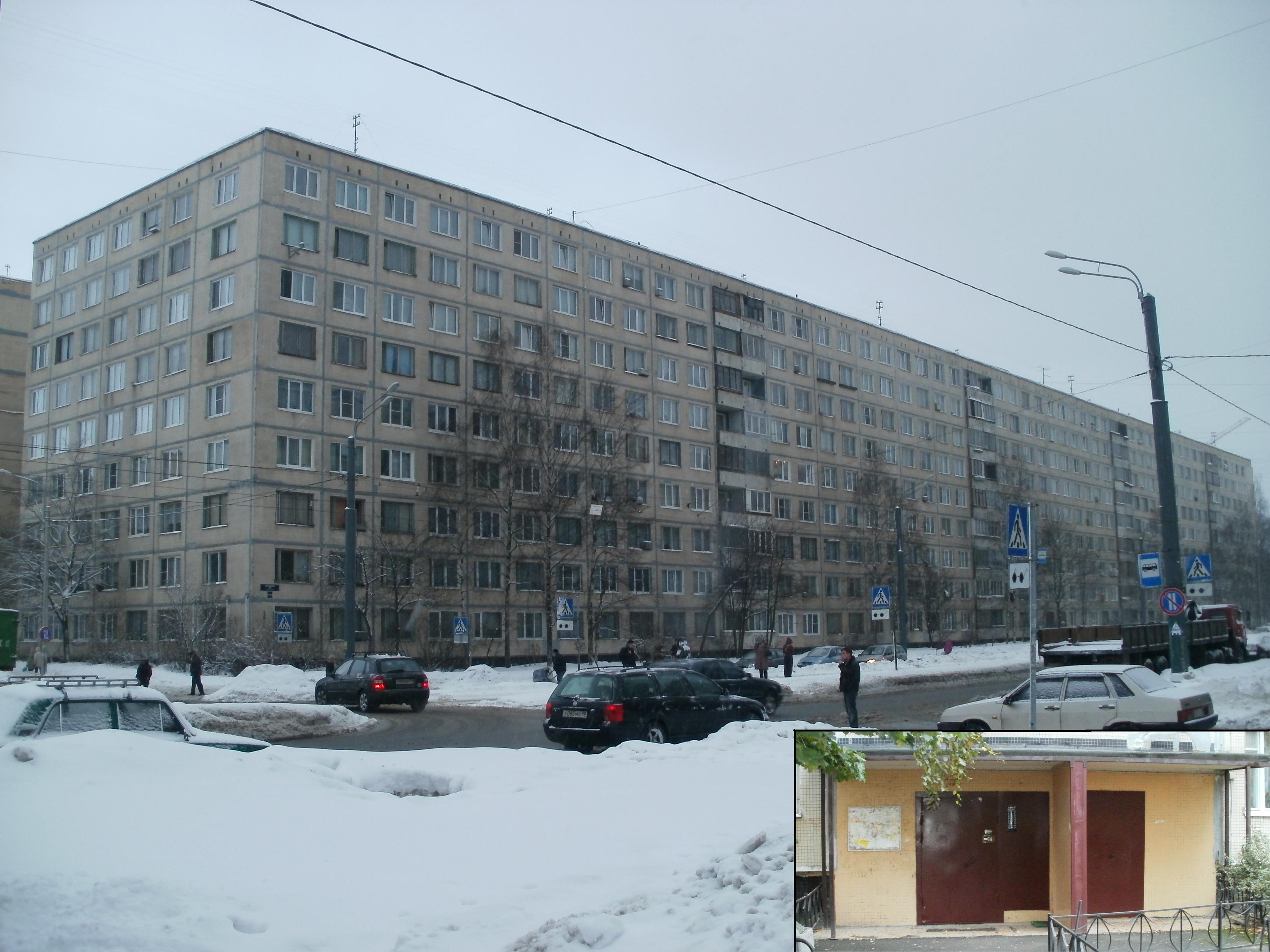

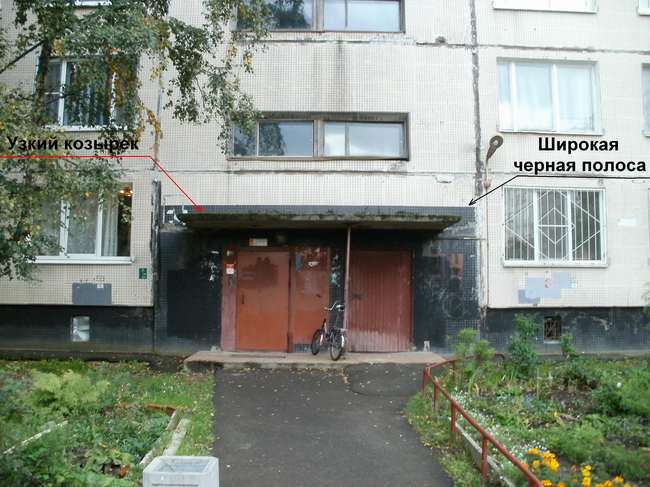

Будапештская улица, 72 корп. 3

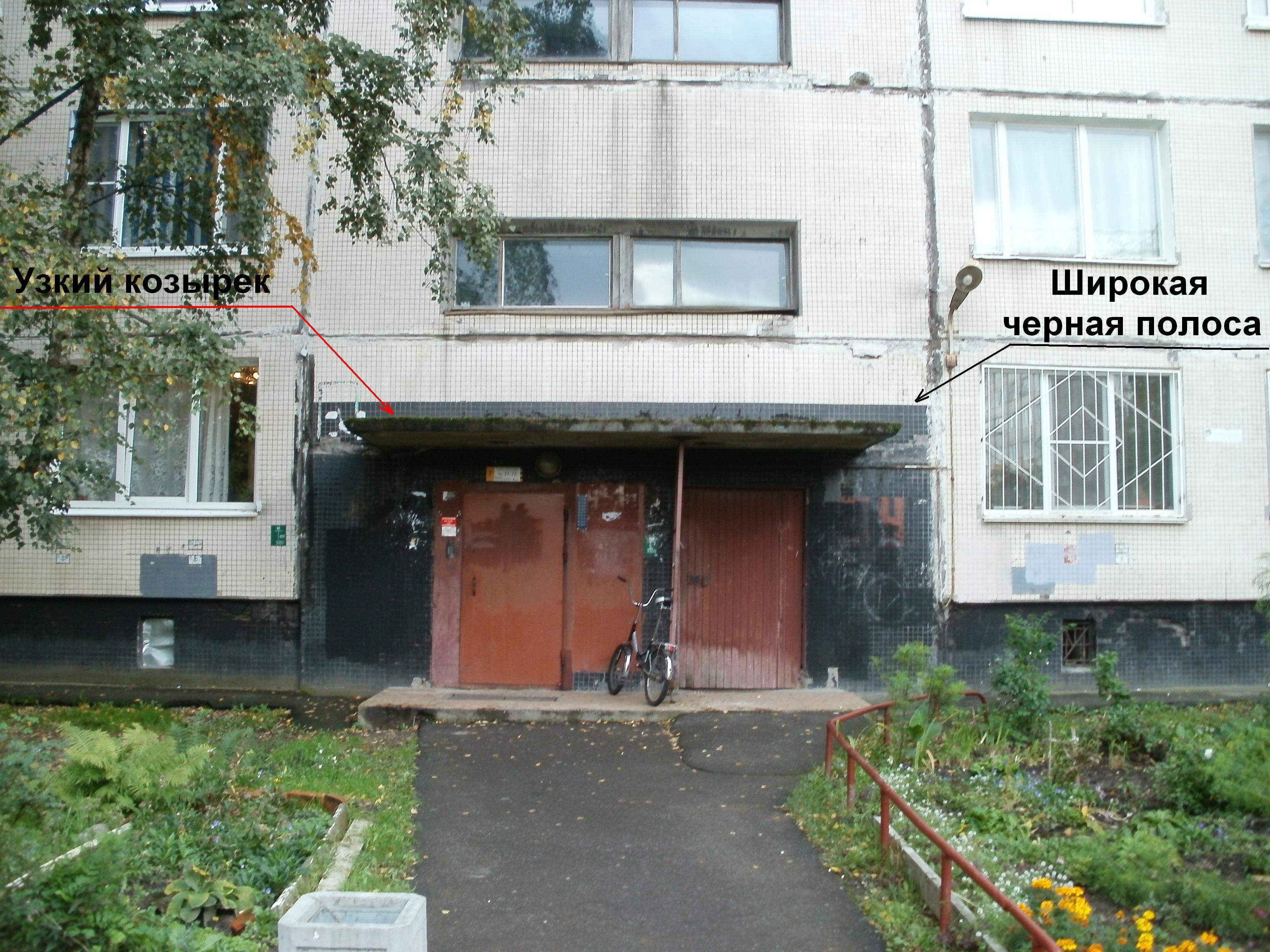

Рис 50. Над подъездом впервые появился козырек уменьшенной длины. Будапештская улица, 72 корп. 3



С этого отрезка времени началась застройка квартала в районе станции метро Пионерская и продолжилась на запад. Самым первым из серии 1-Лг602В в Приморском районе, стал дом 3 корп. 1 по Богатырскому проспекту. Все подъезды у дома укомплектованы узкими козырьками, с широкой чёрной полосой над ним.

Ниже приведена примерная схема распространения домов 602-й серии 4-6 поколений в Приморском районе:



план заполнения Приморского района домами серии 1-ЛГ-602В

Рис 51. Примерный план заполнения Приморского района домами серии 1-Лг-602В





Глава 8. Зарождение первых элементов 1-Лг602У. Вентиляционные каналы, подъезды и фундаменты

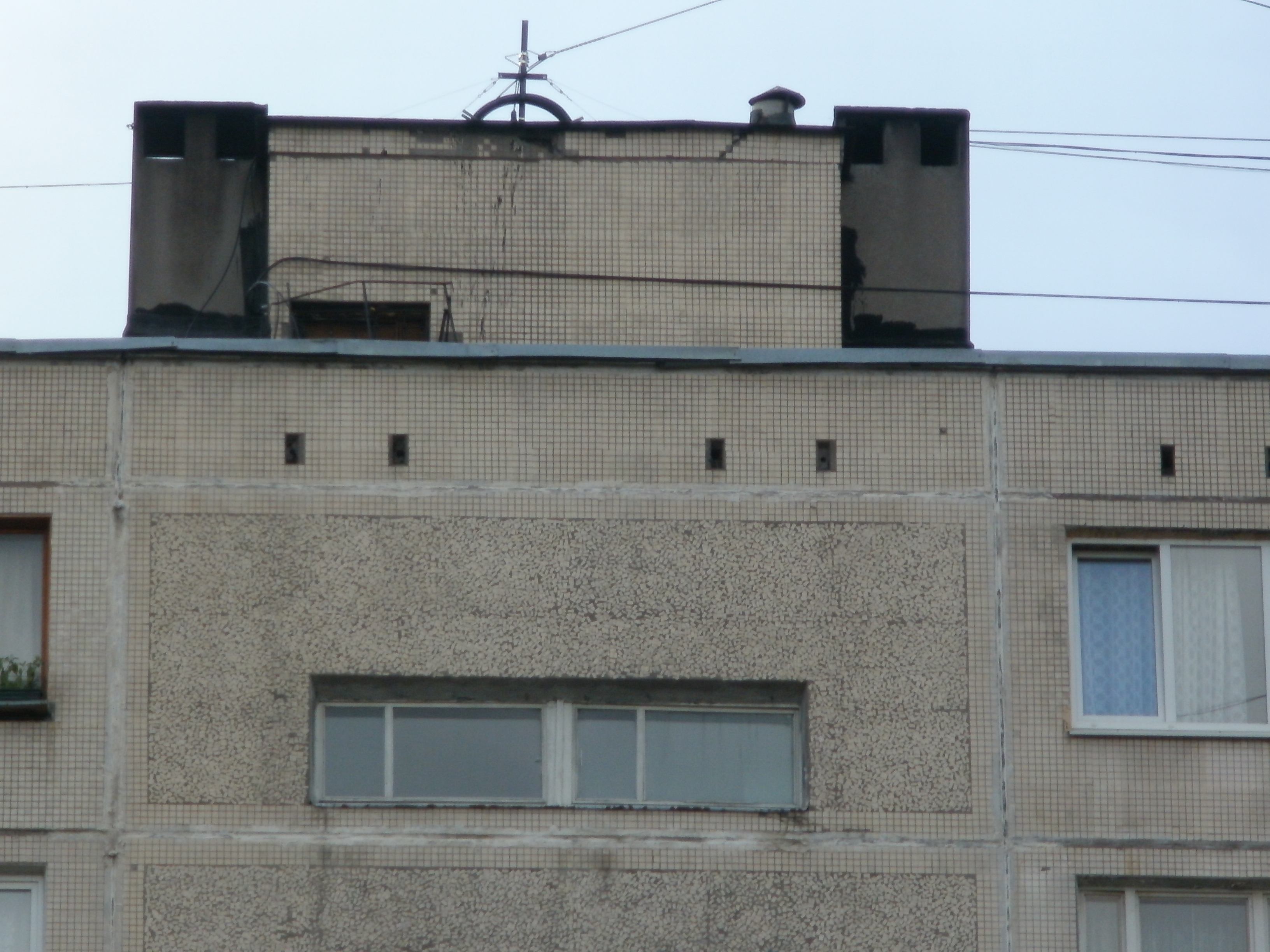

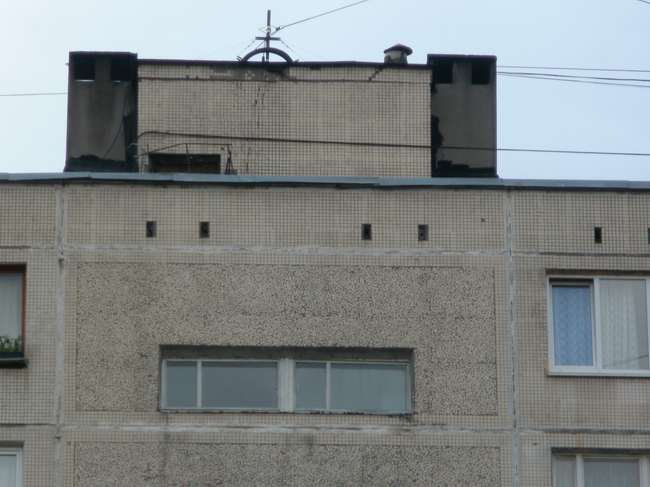

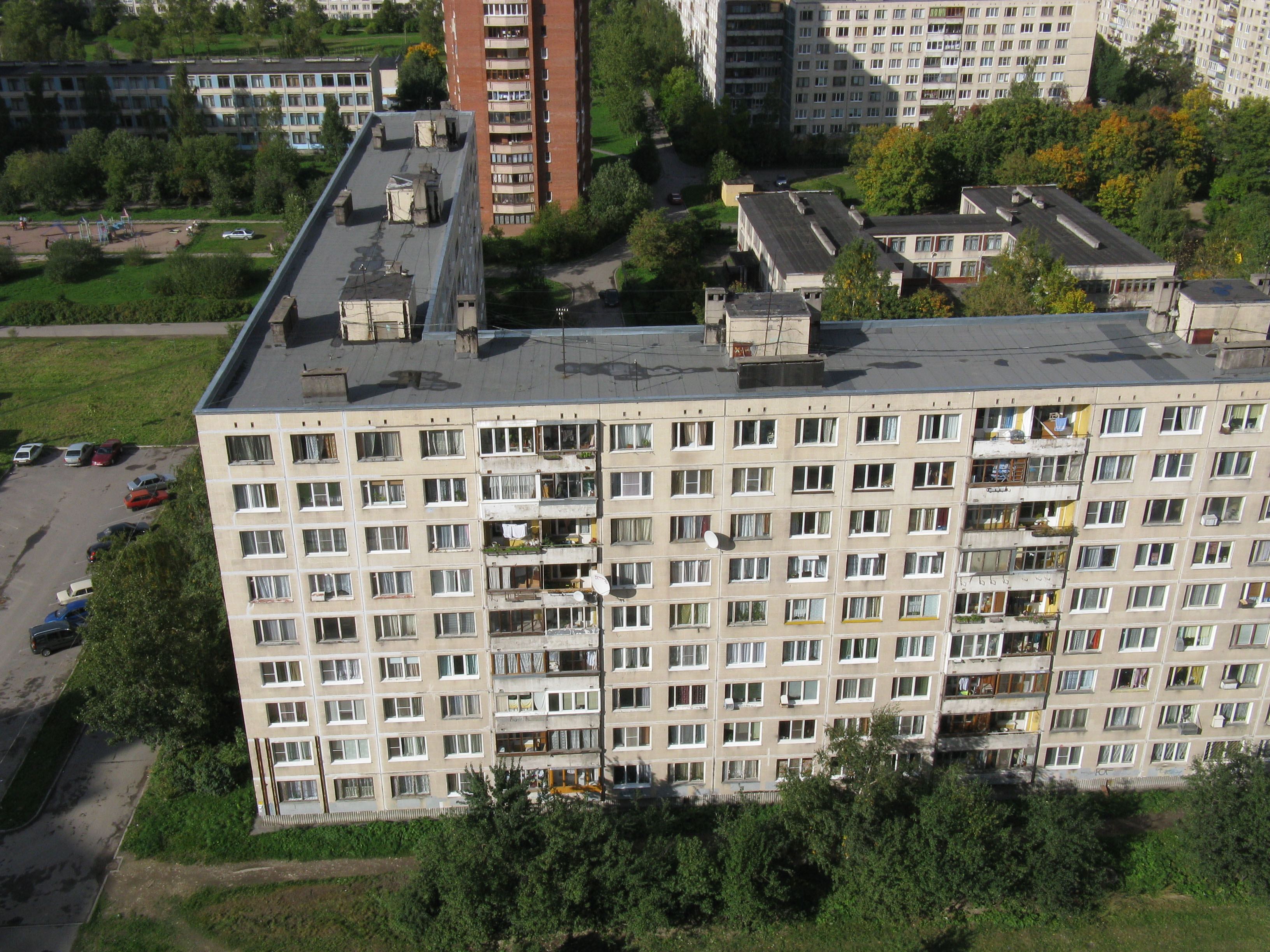

Ориентировочно, после 1973 года на крышах домов серии 1-Лг602В, появилось ещё одно усовершенствование. На этот раз вспомнили о крышах и снова изменили конструкцию вентиляционных каналов. Основания вентиляционных каналов, примыкающие к лифтовой надстройке, сократили до размеров надставки. Сама надставка стала почти квадратной и в ней вместо 3-х, располагались всего два сквозных отверстия, чуть большего размера, чем раньше.



Загребский бульвар, 5 корп. 2

Рис 52. Надстройка прямой секции с двумя отверстиями в вентиляционном канале крупным планом. Окончательный вариант. Загребский бульвар, 5 корп. 2



В поворотном куске угловой секции, помимо этого, изменился один плоский вентиляционный канал. Он также подрос до размера своих собратьев, и стал с двумя явно выраженными отверстиями. По конструкции он получился точно таким же, как стоящий вплотную к пристройке. Только этот стоит в некотором отдалении от пристройки. На следующем снимке хорошо видны изменения на крыше:



Загребский бульвар, 7 корп. 1

Рис 53. Фрагмент дома с угловой секцией сверху. Вентканалы с двумя отверстиями. Загребский бульвар, 7 корп. 1 Фото Андрея Ордынца



Как таковых, переходных бесшовных сборок, где встречаются секции с разными типами труб вентиляционных каналов, в природе не обнаружено. Существуют только комбинированные сборки, где к дому, спустя некоторое время, пристраивались поздние секции. В таких домах между секциями, построенных в разное время, хорошо виден шов.

В этом плане, любопытным можно считать дом по Будапештской ул., 74 корп. 1. Основная цепочка была собрана секциями, где в вентиляционных каналах по 3 отверстия, а подъезды с широкими козырьками и узкими напольными плитами. Два крайних подъезда были достроены позже, и уже стали с двумя отверстиями в вытяжных вентиляционных каналах и узкими козырьками.

На проспекте Большевиков, 5, с 2-х дырочными трубами вытяжной вентиляции, угловыми секциями, был собран кусок "лестницеобразного" фрагмента дома.



Проспект Большевиков, 5

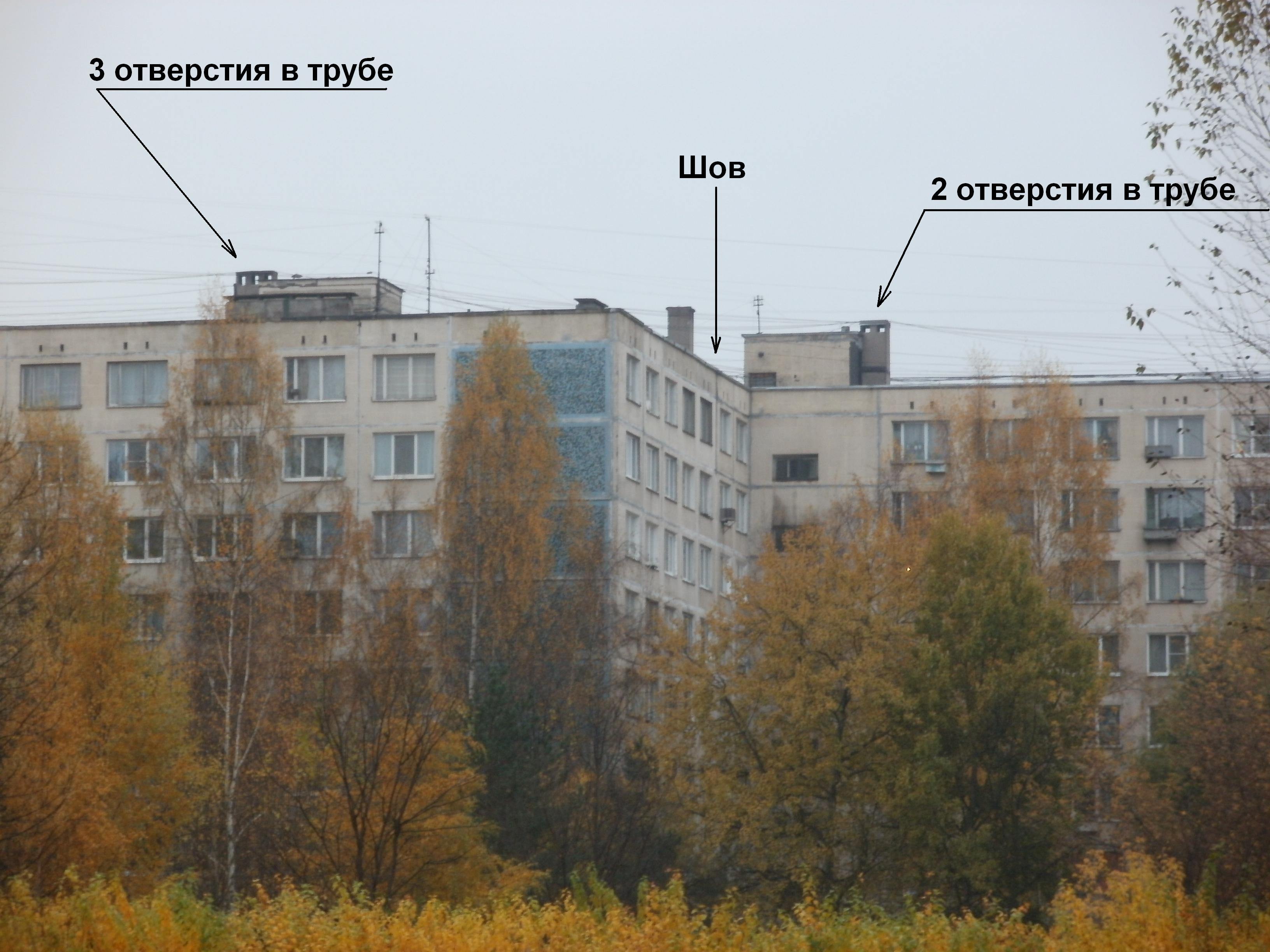

Рис 54. Фрагмент дома на стыковке секций разного периода. Проспект Большевиков, 5



Снова предприняли попытку сделать домам более красивый фундамент. К тому времени у других серий, плитку на фундаменте начали заменять серым шершавым бетоном с вкраплением мелкой крошки.

Что-то подобное решили внедрить и в 602-ю серию. Несколько домов попробуют построить с фундаментом из дробленого гранита, использующегося в подсыпке железнодорожных путей. Таких домов по городу построили немного, всего 5 штук.



Проспект Художников, 27 корп. 1

 Рис 55. Фундамент из гранитной крошки. Проспект Художников, 27 корп. 1



Этот эксперимент не удался. Построив 52 секции с таким фундаментом, снова возвратились к привычной чёрной облицовочной плитке. На этот раз ненадолго. Наконец, разработали окончательный вариант нового бетонного фундамента для домов 602-й серии. Он был литой из серого бетона с вертикальными ребрами, без внешней декоративной отделки. Эта версия фундамента стала окончательной для всех последующих домов. С таким фундаментом построят все 5-е поколение домов серии 1-Лг602В, и все дома серии 1-Лг602У (6-е поколение).



Новый вид фундамента вводили постепенно. Помимо этого, некоторое время, фундамент для 4-го поколения, изготавливали с чёрной облицовочной плиткой.



Загребский бульвар, 7 корп. 1

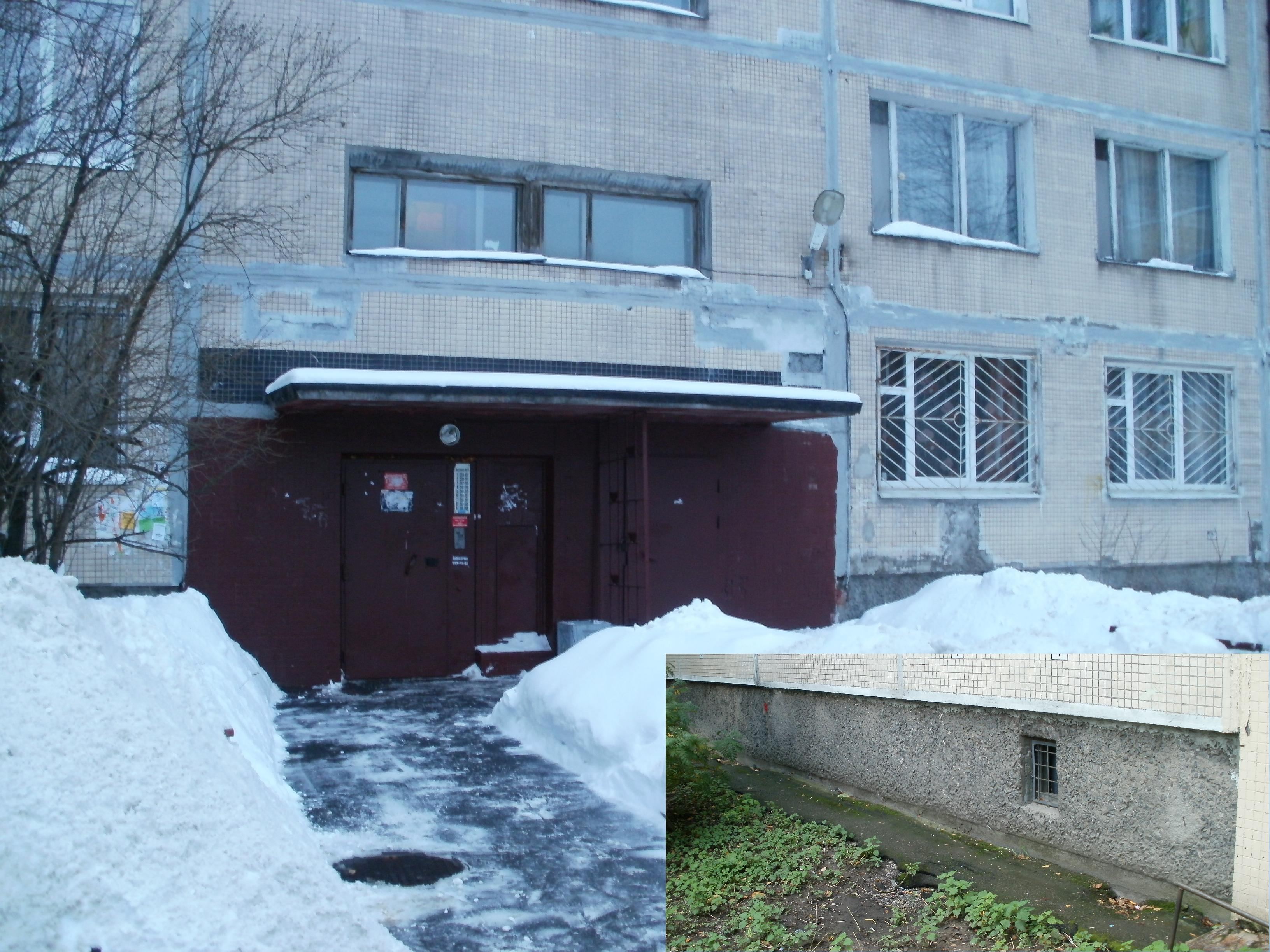

Рис 56. Окончательный вариант фундамента домов серии 1-Лг602В и 1-Лг602У (4-6 поколений). Загребский бульвар, 7 корп. 1



Очередные секции пристраивали к существующей сборке уже с новым ребристым фундаментом. Наглядным примером будет дом по адресу ул. Ярослава Гашека, 4 корп. 1.



Улица Ярослава Гашека, 4 корп. 1

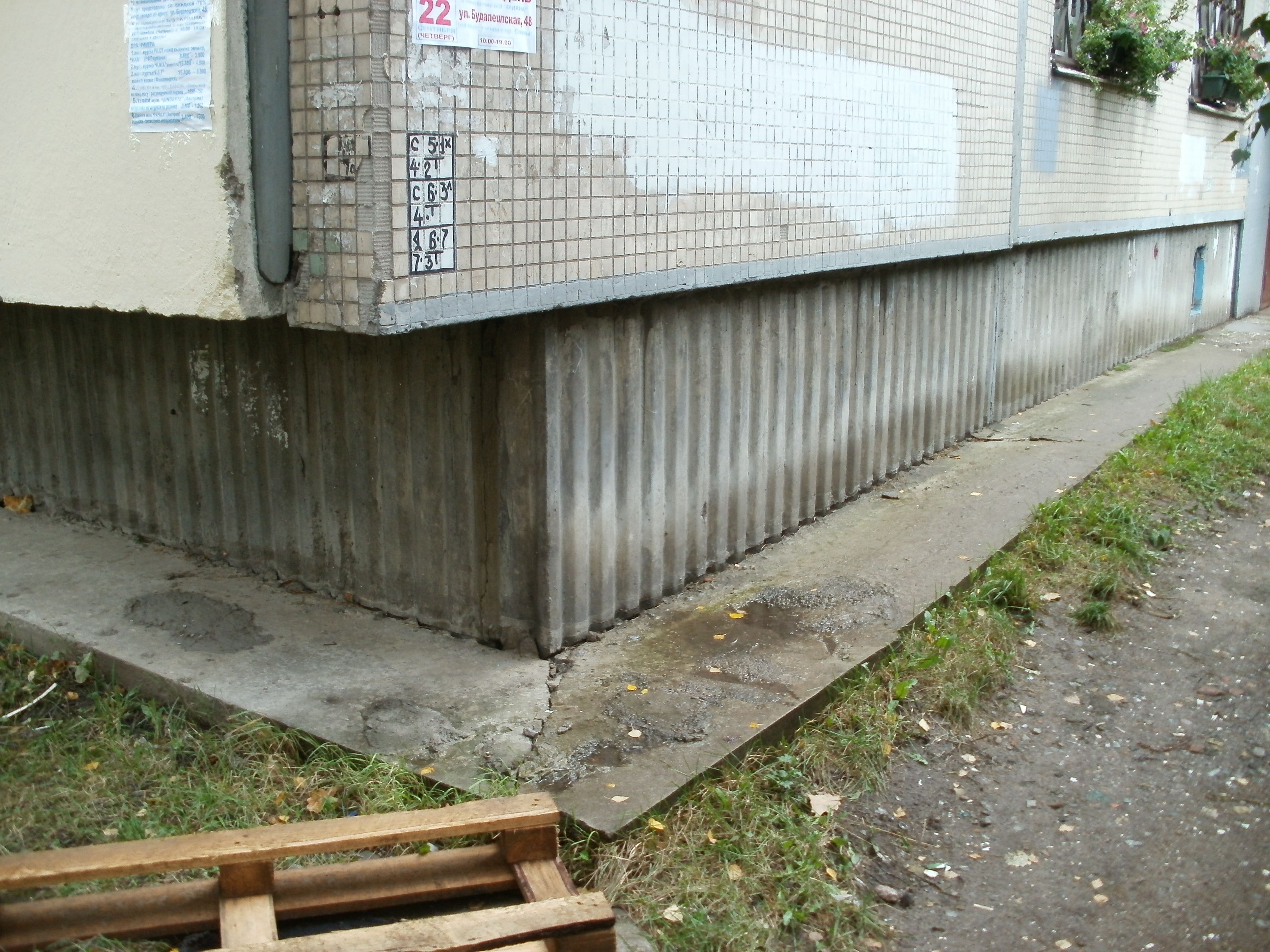

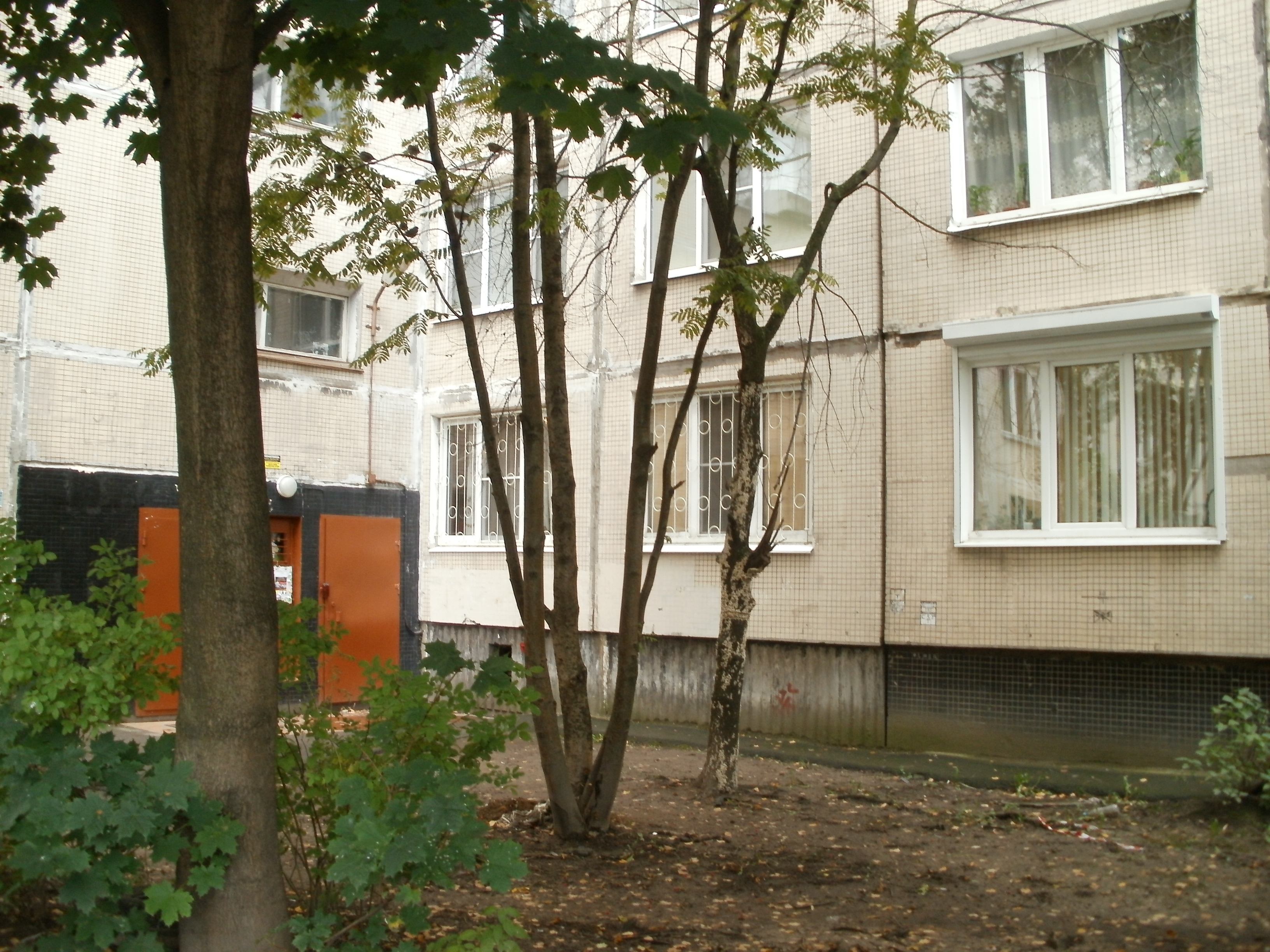

Рис 57. Стыки секций с разным фундаментом. Слева – окончательный вариант, справа – с чёрной плиткой. Улица Ярослава Гашека, 4 корп. 1

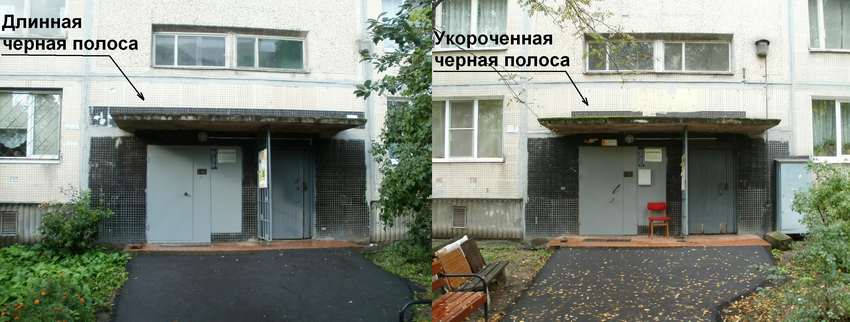

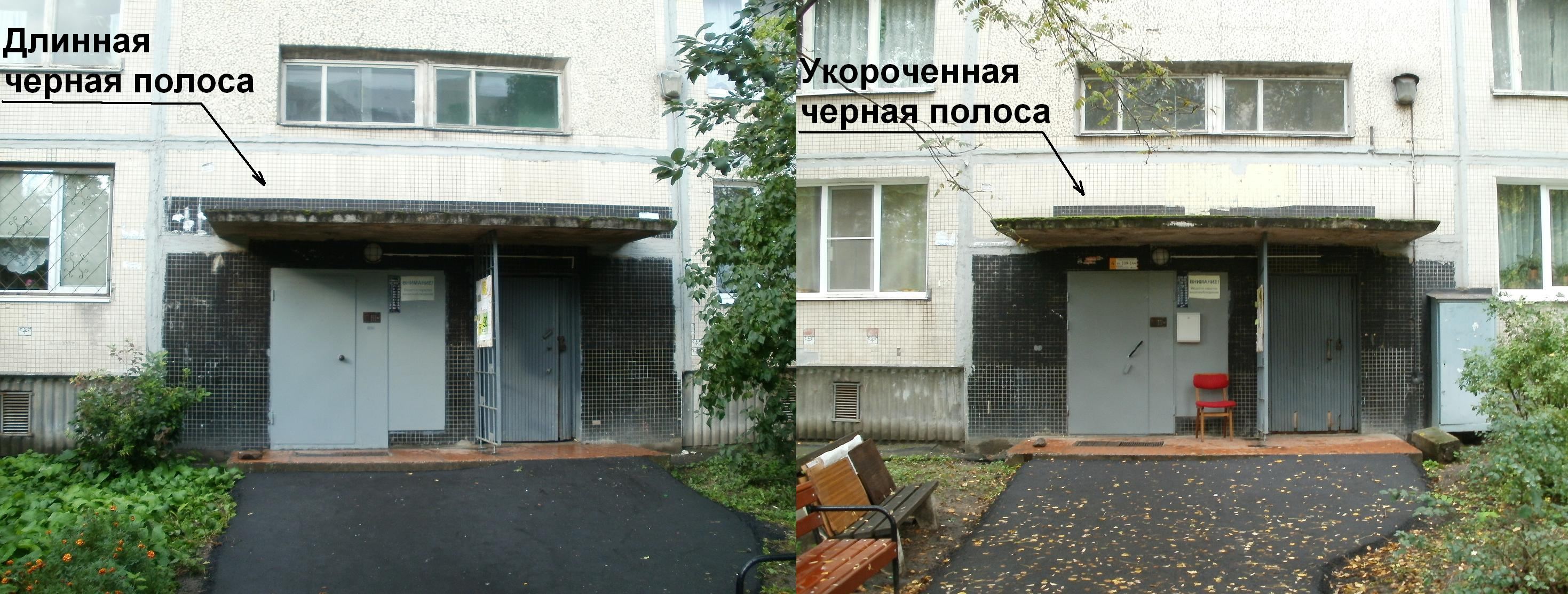

Дальше широкая чёрная полоса над козырьками начинает меняться. Если раньше полоса тянулась во всю длину 6-ти метровой плиты, то теперь её укоротили, и она стала чуть длиннее окна подъезда. Этот вариант обрамления станет окончательным для всех последующих поколений домов.

Существует два переходных дома, в которых несколько подъездов сделаны с длинной чёрной полосой, а остальные с короткой. Один из них с серым ребристым фундаментом, другой с чёрным плиточным. В качестве примера, возьмем дом 5 корп. 2 по Загребскому бульвару.



Загребский бульвар,5 корп. 2

Рис 58. Слева – старый вариант обрамления над козырьком, справа – новый с укороченной чёрной полосой. Загребский бульвар,5 корп. 2



Дома, где фундамент делался ещё с традиционной чёрной плиткой, пространство под козырьком пробовали отделывать тёмно-зелёной (Дунайский пр., 42, Купчинская ул., 6 - 4) и жёлтой (Купчинская ул., 22 – ул. Гашека, 8 ) облицовочной плиткой. В дальнейшем, этот эксперимент возьмут на заметку, при строительстве домов 6-го поколения.





Глава 9. Смещения, изгибы и опыты с балконами



Чуть позже, на углу Пловдивской и Купчинской улиц, стали строить интересный дом. В нём сдвоенные фрагменты торцевых секций приставили друг к другу с полным смещением, соединив концами. Такой вид присоединения назвал "диагональное соприкосновение". Он является частным случаем смещения, когда секции смещаются полностью, соприкасаясь по диагонали углами, немного заезжая друг на друга сбоку.

Такое присоединение стало применяться, начиная с поздних домов 4-го поколения. Для примера рассмотрим двухадресную сборку Пловдивская ул., 4 – Купчинская ул., 6. Помимо соединения мы видим ещё и новый вид секций, укороченная, но с оформленным торцом:



Купчинская ул., 6

Рис 59. Диагональное соприкосновение секций. Вид снаружи. Пловдивская ул., 4 – Купчинская ул., 6



А вот так необычно вся конструкция выглядит изнутри двора:



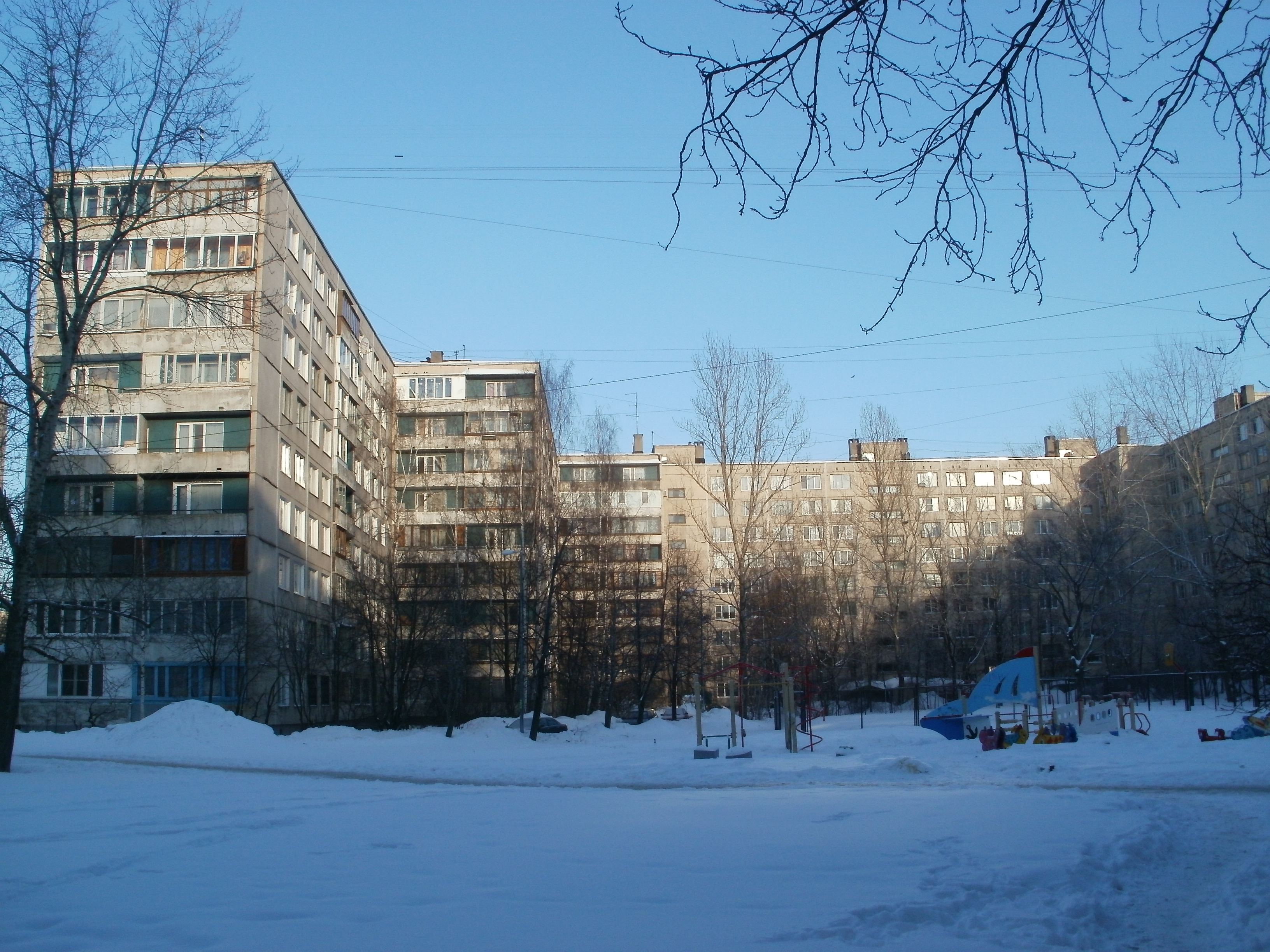

Купчинская ул., 6

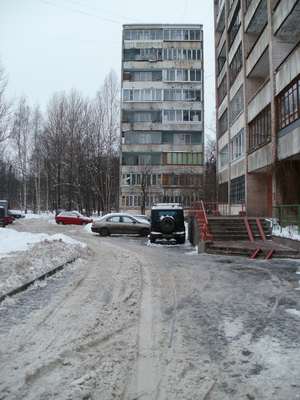

Рис 60. Вид изнутри двора. Три торца выстроились в ряд. Пловдивская ул., 4 – Купчинская ул., 6



Чтобы разобраться в конструкции составим структурную схему дома:



Структурная схема двухадресной сборки

Рис 61. Структурная схема двухадресной сборки. Пловдивская ул., 4 – Купчинская ул., 6



Условные обозначения:
    1 – Угловая правосторонняя секция с уступом v3.0
    2, 3, 4, 8, 9, 10, 11 – промежуточные симметричные секции с лоджиями
    5 – несимметричная стандартная секция (8 единиц)
    6 – угловая левосторонняя секция v3.0
    7, 12 – несимметричные укороченные секции со смещенным подъездом
    13 – угловая правосторонняя секция v3.0
    14 – симметричная укороченная "гладкая" секция ("Колпинский" формат)
    15 – угловая левосторонняя секция с оформленным торцом
    16, 17, 18, 19 – торцевые укороченные секции.



Составив схему дома, становится понятно, что кроме укороченной торцевой, появляется ещё два вида интересных секций. Новый вид промежуточных секций с несимметрично расположенным подъездом. В такой секции с одной стороны от подъезда три квартирных окна, а с другой два.

Следом вспомнили прошлые опыты и начали понемногу экспериментировать с вертикальными рядами балконов на угловых секциях. Одним из первых экспериментов стал вводиться в длинной сборке ул. Коллонтай, 27 – Товарищеский пр., 1 корп. 1. Тут появились одинарные столбцы балкончиков с наружной стены поворотного куска угловой секции, и с внутренней стены на основном куске. Пока только одинарные ряды. В совокупности с промежуточной балконной секцией они образовывали тройной столбец балконов. Похоже, начали вспоминать о неудавшемся эксперименте на Будапештской ул., 36.

Дом строился со стороны улицы Коллонтай. На углу улицы Коллонтай и Товарищеского проспекта угловая секция имеет единственный столбец балкончиков только с внутренней стены поворотного куска секции. К ней присоединена секция с балконами, а дальше через шов пристроены секции с лоджиями.



Товарищеский пр., 1 корп. 1

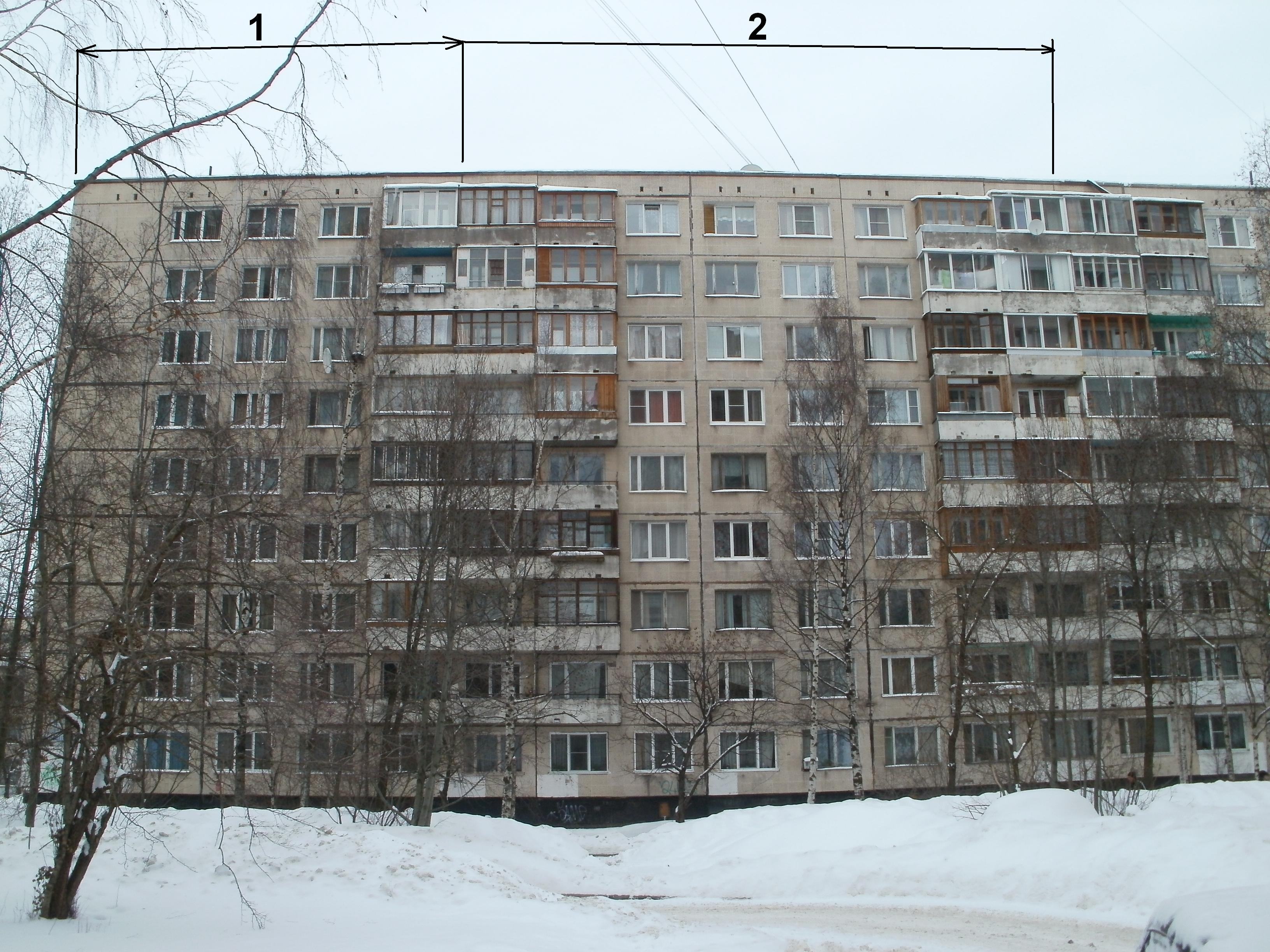

Рис 62. Слева столбец из 3-х балконов, справа из 4-х. Фрагмент сборки. Товарищеский пр., 1 корп. 1



Условные обозначения:
    1 – Поворотный кусок угловой секции
    2 – Промежуточная симметричная секция с балконами



Вскоре окончательно перешли на ребристый бетонный фундамент. Появилось ещё одно дополнение для этих домов. Видимо насмотревшись на "корабельные изгибы" решили внести и в эту серию немного разнообразия.

Изобрели поворот под углом 45 градусов или неполный надлом. Такое могли изобрести, чтобы делать плавные повороты, где в силу каких-то причин поворот под прямым углом будет слишком резким. Например, постоянные изгибы реки или нестандартный поворот улицы. Эти дома последняя модификация перед 5-м поколением.

Первым вариантом дома с надломом, могла стать М-образная сборка по адресу пр. Большевиков, 9 корп. 1. Поворот под углом 45 градусов изнутри будет выглядеть так:



Проспект Большевиков, 9 корп. 1

Рис 63. Изгиб вид изнутри. Проспект Большевиков, 9 корп. 1



В образовавшуюся треугольную щель вставили большие балконы. Проход на них осуществляется с торца промежуточной секции, с левой стороны.



Проспект Большевиков, 9 корп. 1

Рис 64. Надлом вид снаружи. Проспект Большевиков, 9 корп. 1



Снаружи поворот выглядит аккуратнее. Из-за каких-то конструктивных особенностей, этот фрагмент крыши делается с наружным водостоком. На фотографии видно, что стык удачно загораживает водосточная труба стандартного размера, начинающаяся от чердачных плит.

В домах с плавными поворотами впервые появятся комбинированные сборки секций разных видов "балконы/лоджии". Впервые произошло смещение секций разных видов, собранных бесшовным способом. Например, к секции с балконами, глухим концом, подсоединена несимметричная секция с лоджиями. В результате, общий узор фасада получается комбинированным и необычным.

Рассмотрим подробнее гибридную схему присоединения секций на схеме дома пр. Большевиков 9 корп.1:



Большевиков, 9 корп. 1

Рис 65. Структурная схема М - образного дома на проспекте Большевиков, 9 корп. 1



Условные обозначения:
    1 – Торцевая секция с балконами
    2, 3, 4, 5 – промежуточные несимметричные секции
    6 – угловая правосторонняя секция
    11 – угловая левосторонняя секция
    7, 10, 12 – промежуточные несимметричные секции с балконами
    8, 9 – несимметричные укороченные секции со смещённым подъездом



Рассмотрим ещё один дом с неполным изломом, расположенный по адресу ул. Подвойского, 28 корп.1. Эта комбинированная сборка из секций разного времени с 2-мя швами. Строили этот дом в три очереди. Первый участок состоит из 4-х секций, с чёрным фундаментом. Следующая пристройка из двух угловых секций, а также 3-я часть с плавным поворотом построена с бетонным ребристым фундаментом.

Логично предположить, что дом начали строить с юга от проспекта Большевиков, и двигались к реке Оккервиль. Когда упёрлись в реку, стали пристраивать ступеньками вдоль русла угловые секции, и только потом появился первый поворот под углом 45 градусов. Надлом сделан там, где русло реки проходит под углом 45 градусов к основному направлению застройки. В этом можно убедиться, посмотрев вид со спутника:



Улица Подвойского, 28 корп. 1

Рис 66. Комбинированная сборка. Улица Подвойского, 28 корп. 1. Вид со спутника

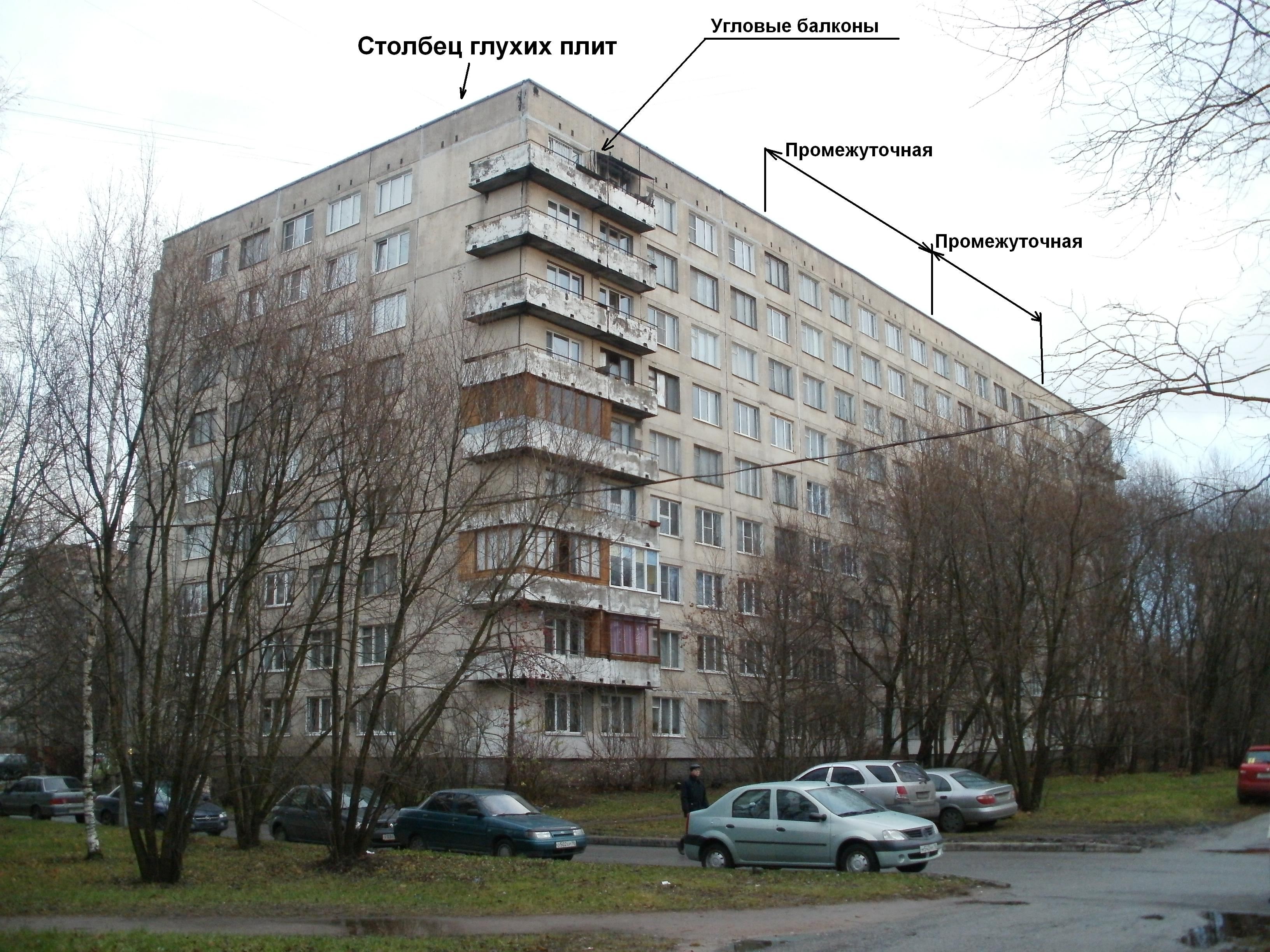

В этом доме продолжили эксперименты с балконами на угловых секциях. В позднем фрагменте этого дома, угловые секции на фасаде имеют по два одинарных столбца балконов на основном куске секции, и двойной вертикальный ряд на дополнительном. Впервые появились одинарные столбцы балконов на промежуточных секциях, какие будут применяться в серии 1-Лг602У.



Улица Подвойского, 28 корп. 1

Рис 67. Угловая секция с двумя одинарными столбцами балконов на основном куске и двойным столбцом на дополнительном. Улица Подвойского, 28 корп. 1



Домов с изгибами под 45 градусов 4-го поколения построят всего 2 штуки. Оба только что рассмотрел. Два других дома с блестящей голубой плиткой, построят позже, и я их опишу в 5-м поколении.



   Адреса домов с поворотами под 45 градусов:
      Пр. Большевиков, 9 корп. 1
      Ул. Подвойского, 28 корп. 1





Глава 10. Декоративные элементы домов 4-го поколения



В этом поколении много экспериментов ставили с облицовочной плиткой. Продолжились опыты с мозаикой, которой появилось несколько видов. Например, на улице Подвойского, 14 корп. 1 и проспекте Большевиков, 5, глухие продольные плиты угловых секций отделывали цветными осколками. Самой разноцветной будет смесь, примененная на плитах дома ул. Подвойского, 14 корп. 1. Основной фон будет из осколков голубой и тёмно-зелёной плитки, а отдельные вкрапления из красной, чёрной, жёлтой и уменьшенной белой плитки.



Улица Подвойского, 14 корп.1

Рис 68. Цветная продольная плита на углу секции. Улица Подвойского, 14 корп.1



Самым необычным станет эксперимент, где мозаику применят в лоджиях на лицевом фасаде и торце дома.



Проспект Солидарности, 7 корп. 1

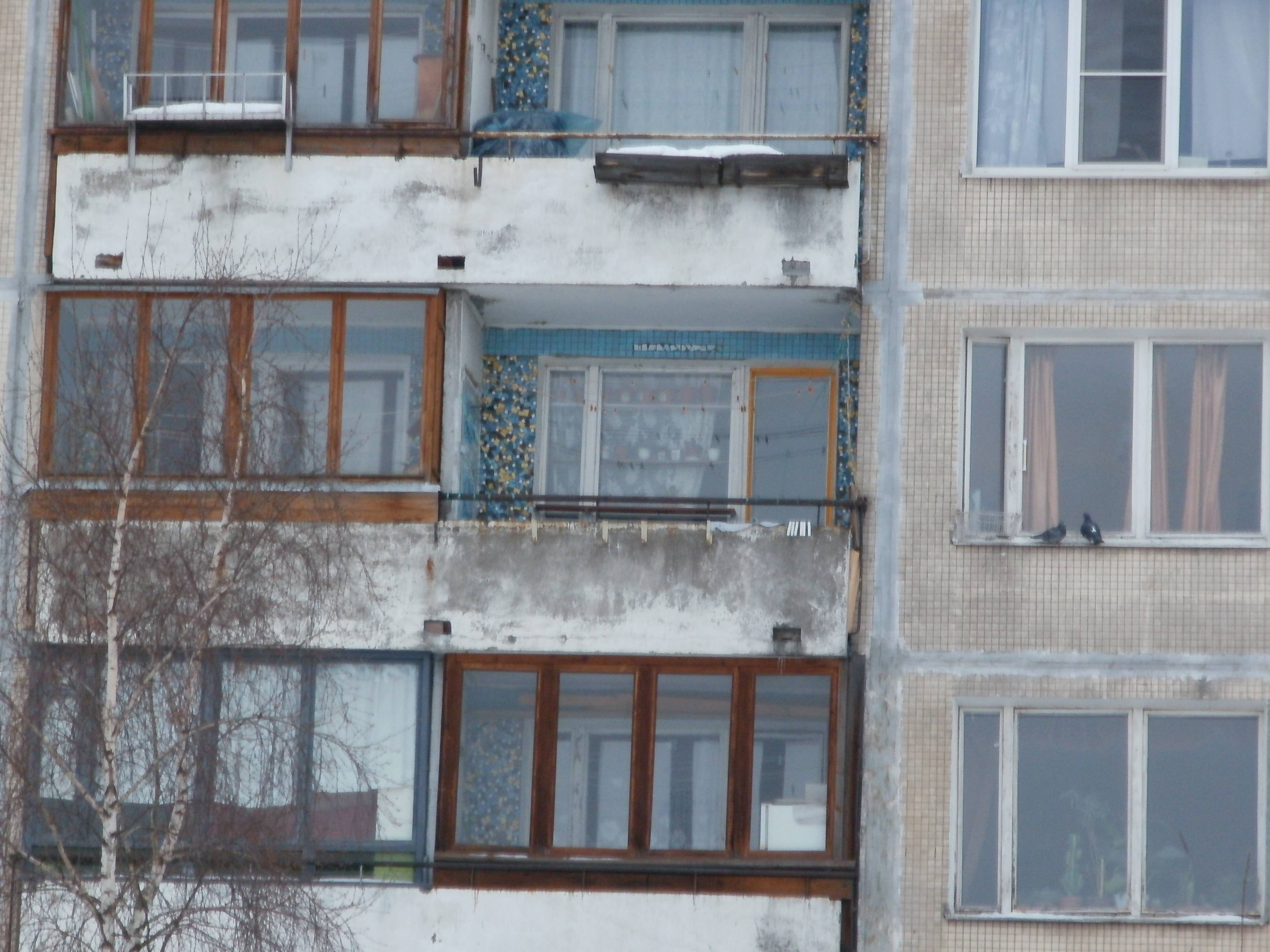

Рис. 69. Лоджия с цветными внутренними стенами с голубой окантовкой. Проспект Солидарности, 7 корп. 1



Очень интересным будет дом 4 корп. 1 по Товарищескому проспекту. Он тянется в виде змеи, вдоль улицы Коллонтай. Лоджии торца отделаны смесью цветных осколков облицовочной плитки.



Товарищеский проспект, 4 корп. 1

Товарищеский проспект, 4 корп. 1



Рис 70. Торец дома с цветной облицовкой внутренних стен лоджий. Товарищеский проспект, 4 корп. 1

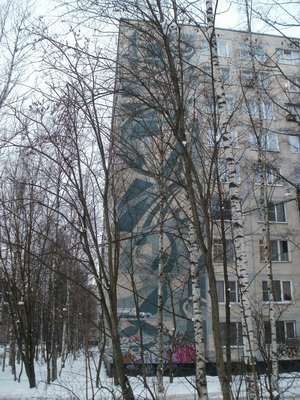

Рис 71. Панно из осколков тёмно-зелёной, голубой и белой плиток. Товарищеский проспект, 4 корп. 1

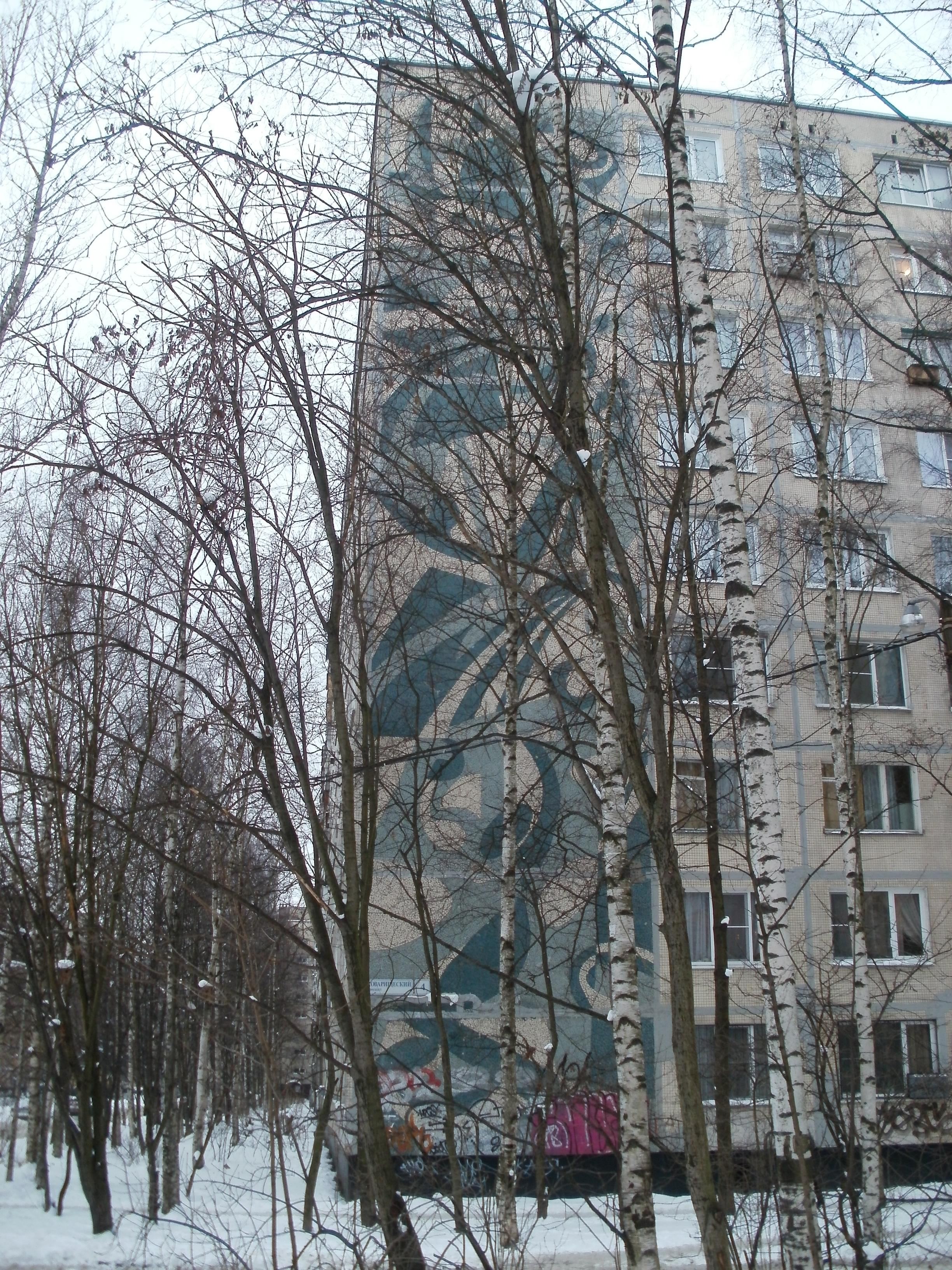

Но самая главная достопримечательность этого дома в другом. Со стороны двора, на внешней глухой стене угловой секции из облицовочной плитки, создано целое панно, посвященное советской тематике.

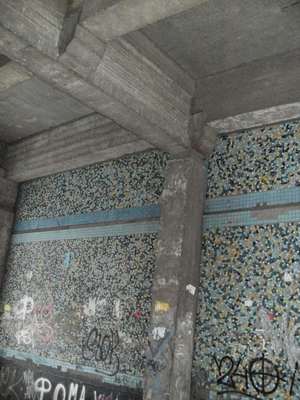

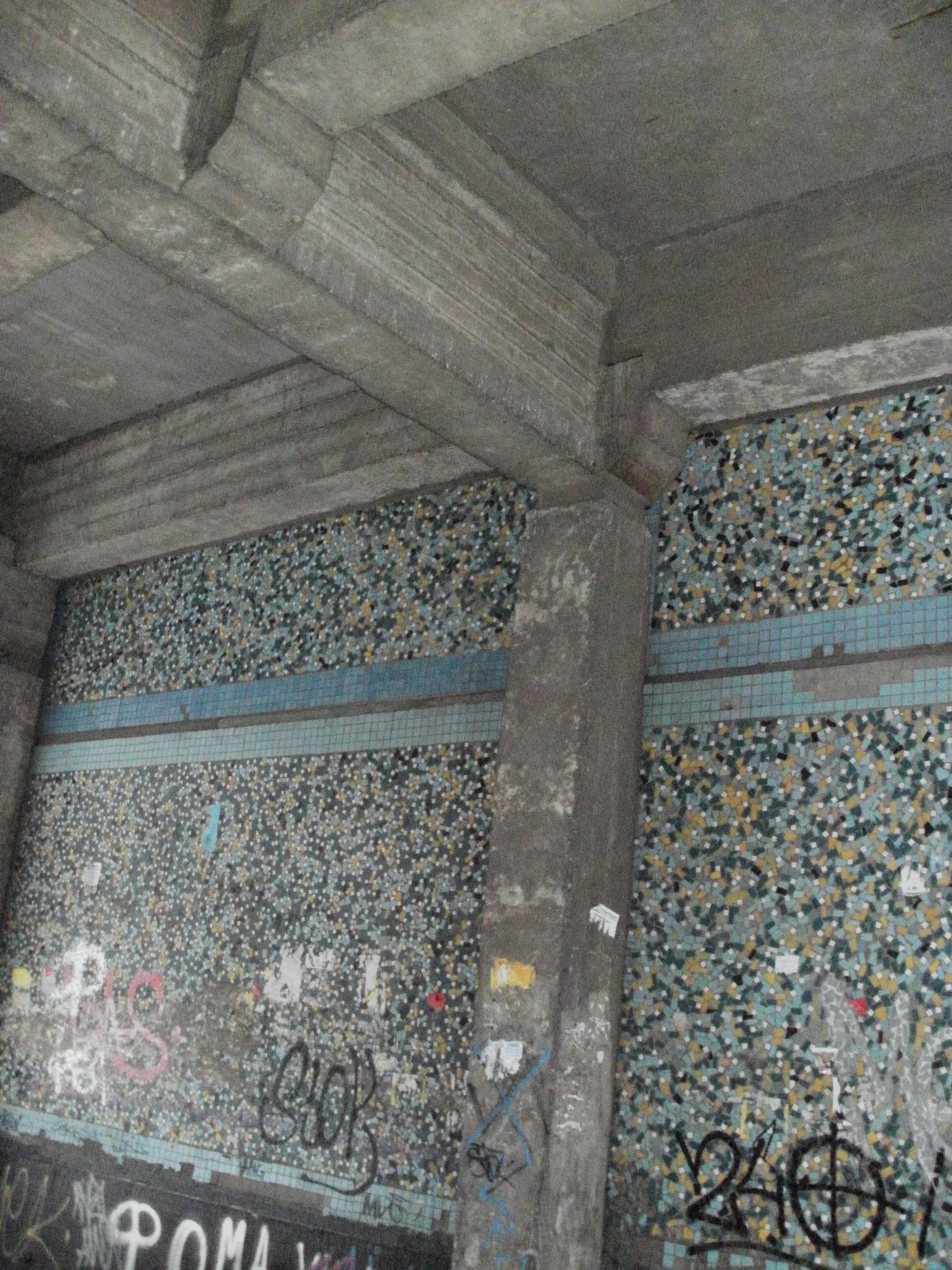

Внутренние стены арки этого дома сделаны из мозаики, с голубыми полосками, на стыке бетонных плит. Смесь цветных компонентов, для каждого дома, получалась индивидуальной.

У станции метро Пионерская в обоих кварталах, где присутствуют дома 602-й серии, на 6-ти метровых плитах, между окнами сделаны декоративные перемычки из цельной тёмно-зелёной плитки. Это отличительная особенность домов Приморского района, больше таких перемычек нет нигде. Помимо секций с балконами, перемычки встречались даже на двойных плитах угловых секций. Исключений не делалось никаким секциям. Например, дом, набранный балконными секциями, на котором в других районах не делают перемычек, в данном случае с ними:







товарищеский пр., 4 к. 1



Серебристый бульвар, 12 корп. 1





Рис 72. Стены внутри арки угловой секции. Справа – угол с панно. Товарищеский пр., 4 к. 1



Рис 73. Дом с балконами и тёмно-зелёными перемычками. В углу – увеличенный фрагмент плиты. Серебристый бульвар, 12 корп. 1 – корп. 2





У 4-го поколения бывают 6 цветов стен в торцах с лоджиями. Белый, жёлтый, голубой, тёмно-зелёный, красный и разноцветно-мозаичный. Практически все, кроме красного и жёлтого уже рассматривались ранее.

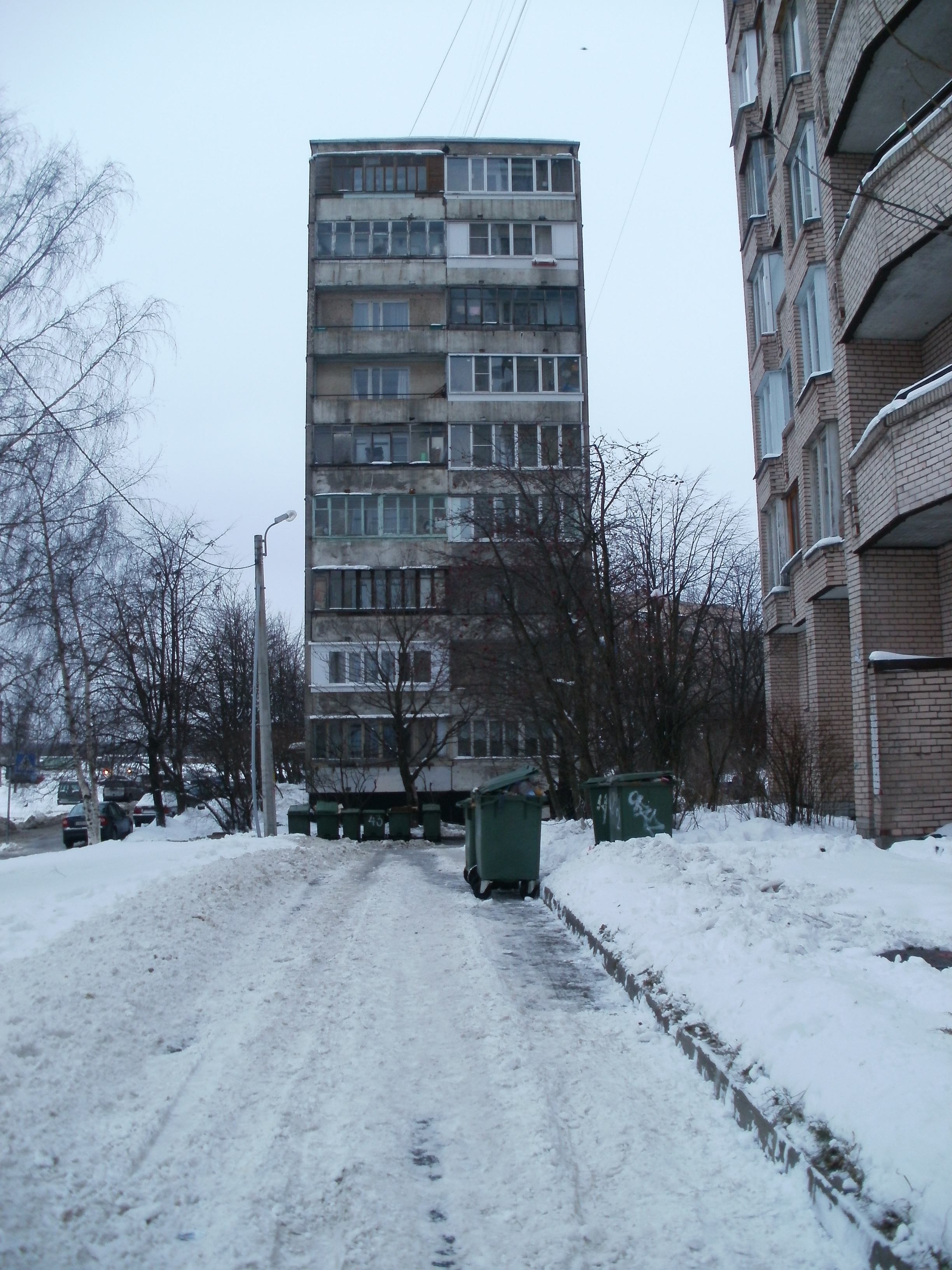

Красный торец, довольно редкий. Дома с красным торцом строились в Выборгском районе, и в одном квартале, Невского района, между улицами Подвойского и Антонова-Овсеенко.

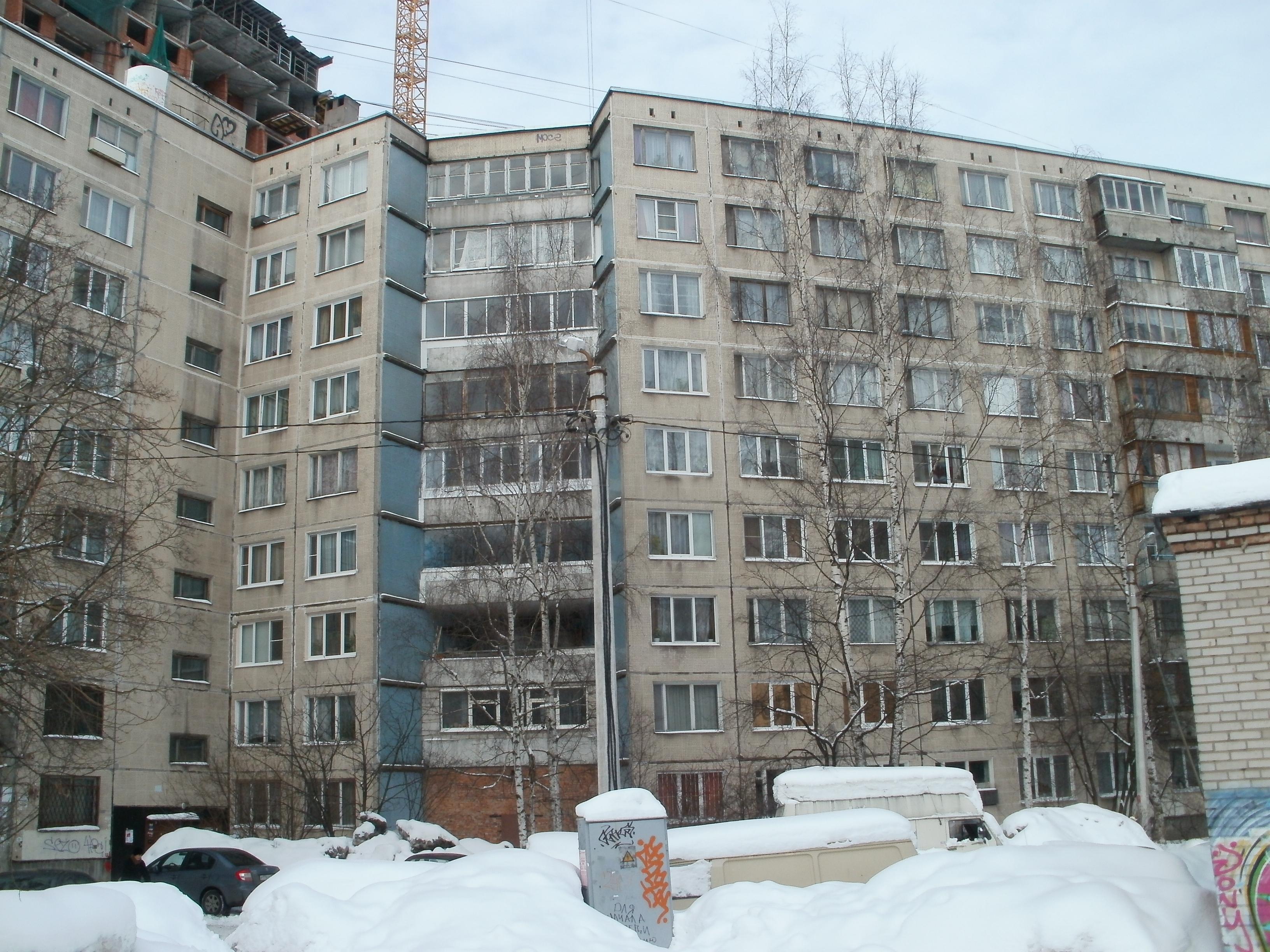

Улица Кустодиева, 12



Вид со спутника

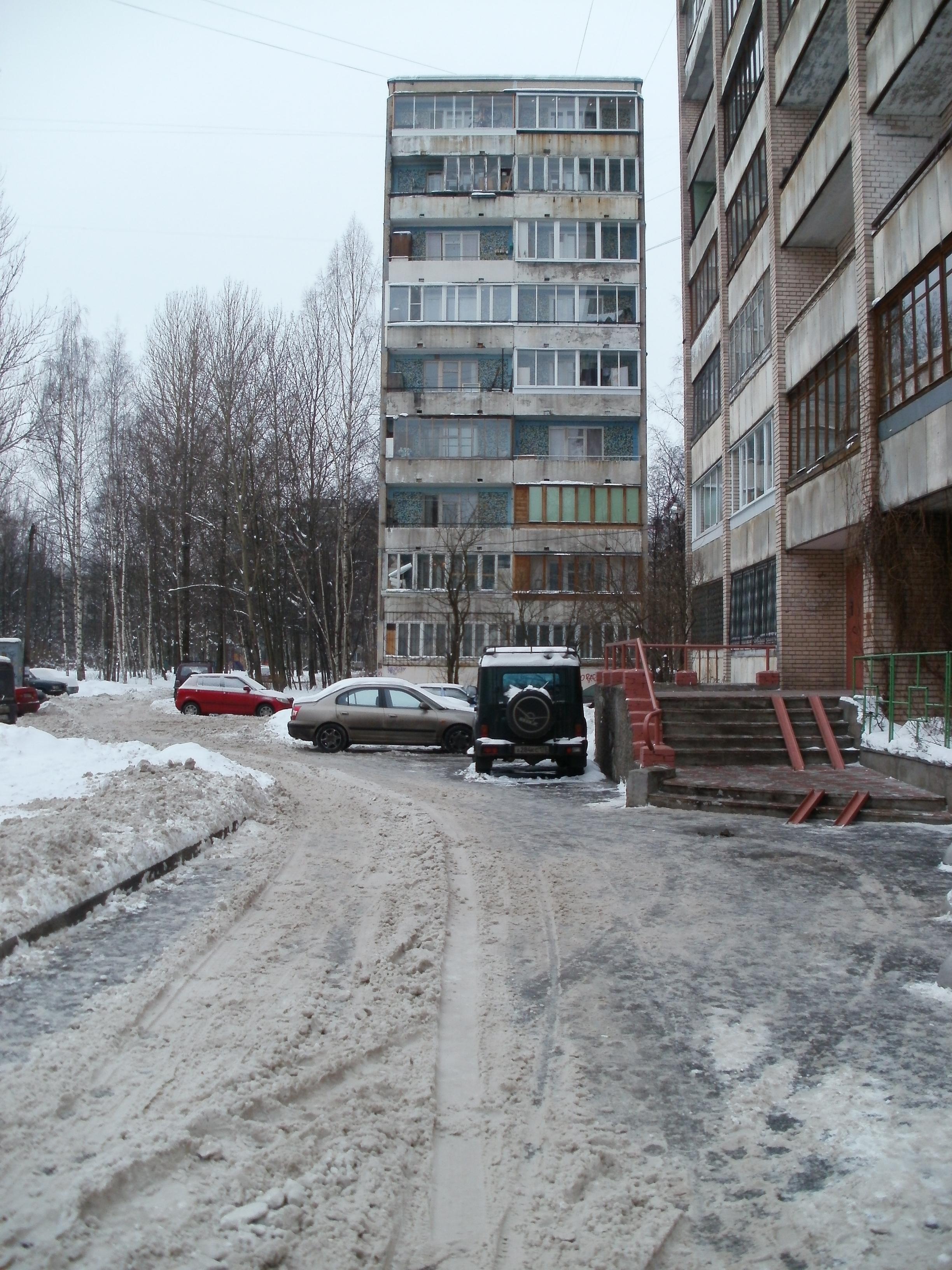

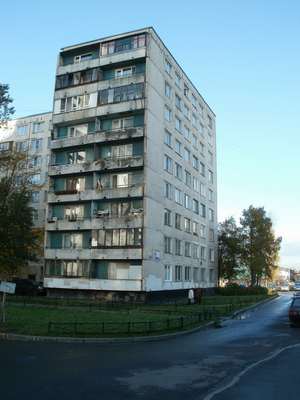

Рис 74. Торец дома с красными стенами в лоджиях. Улица Кустодиева, 12 корп. 1 – 14

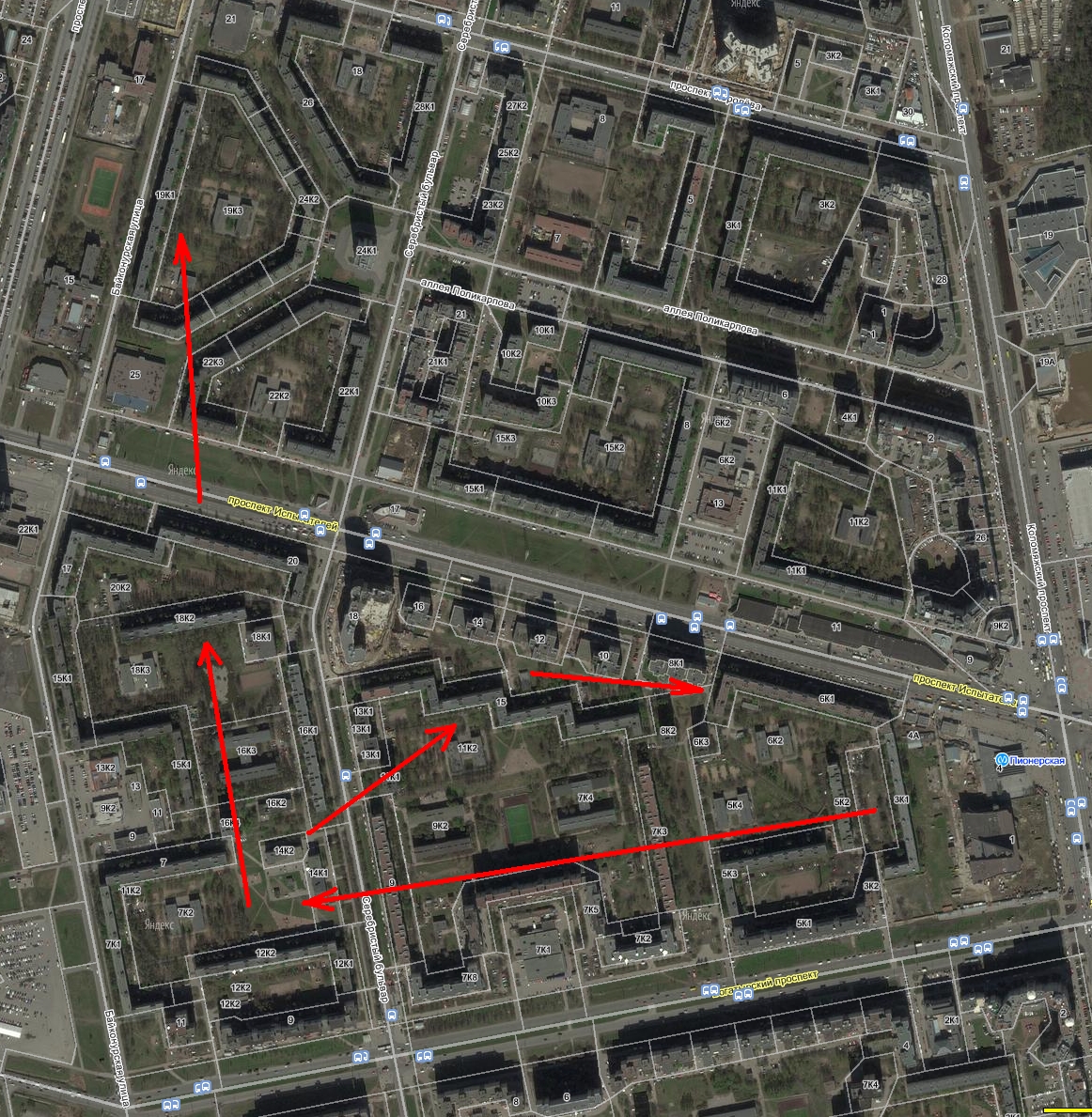

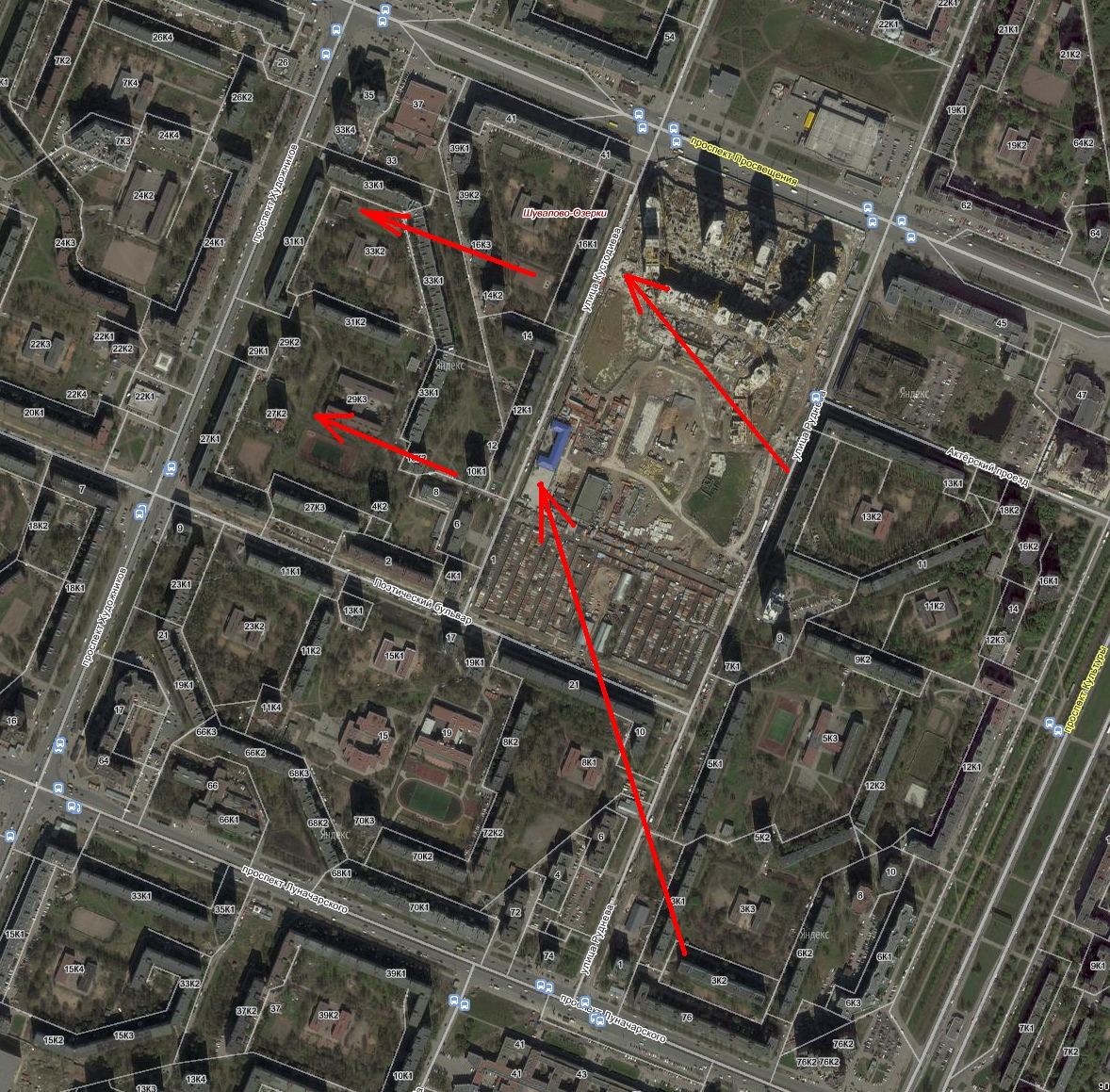

Рис 75. Хоккейное поле с воротами, клюшками и шайбой. Вид со спутника





Квартал в Невском районе сам по себе довольно уникален не только из-за красной облицовочной плитки в торцах. Архитектурный ансамбль сверху напоминает набор хоккейных атрибутов.

Крайние 8-ми подъездные дома, верхний (ул. Подвойского, 17 корп. 1) и нижний (пр. Большевиков, 13 корп. 3), похожи на ворота. Посередине хоккейного поля, между воротами, лежат "клюшки", состоящие из 7 подъездных домов (пр. Большевиков, 13 корп. 2 и ул. Подвойского, 17 корп. 2). "Шайбой" является насосная станция (или мини АТС), расположенная между клюшек. Стены лицевых и торцевых лоджий домов, похожих на клюшки, облицованы ярко-красной плиткой.

А на этой старинной фотографии от 7 марта 2006 года запечатлен фрагмент дома с угловой секцией, с деревянными окнами на всём фасаде. На тот момент на фасаде нет ни одного нового металлопластикового окна. Примерно так и выглядели дома в советское время, до изобретения современных окон.



Фрагмент дома с первоначальными деревянными окнами

Рис 76. Фрагмент дома с первоначальными деревянными окнами. 7 марта 2006 года





Глава 11. Внутреннее строение дома 4-го поколения. Подвалы и коммуникации



Продолжаю краткий обзор внутреннего устройства домов серии 1-Лг602В. Во 2-м поколении домов я рассматривал устройство крыш и чердаков. Теперь, для разнообразия, спустимся в подвал, и посмотрим, что интересного находится там. Первым делом, войдём в подъезд и оглянемся назад:



Улица Димитрова, 18 корп. 5

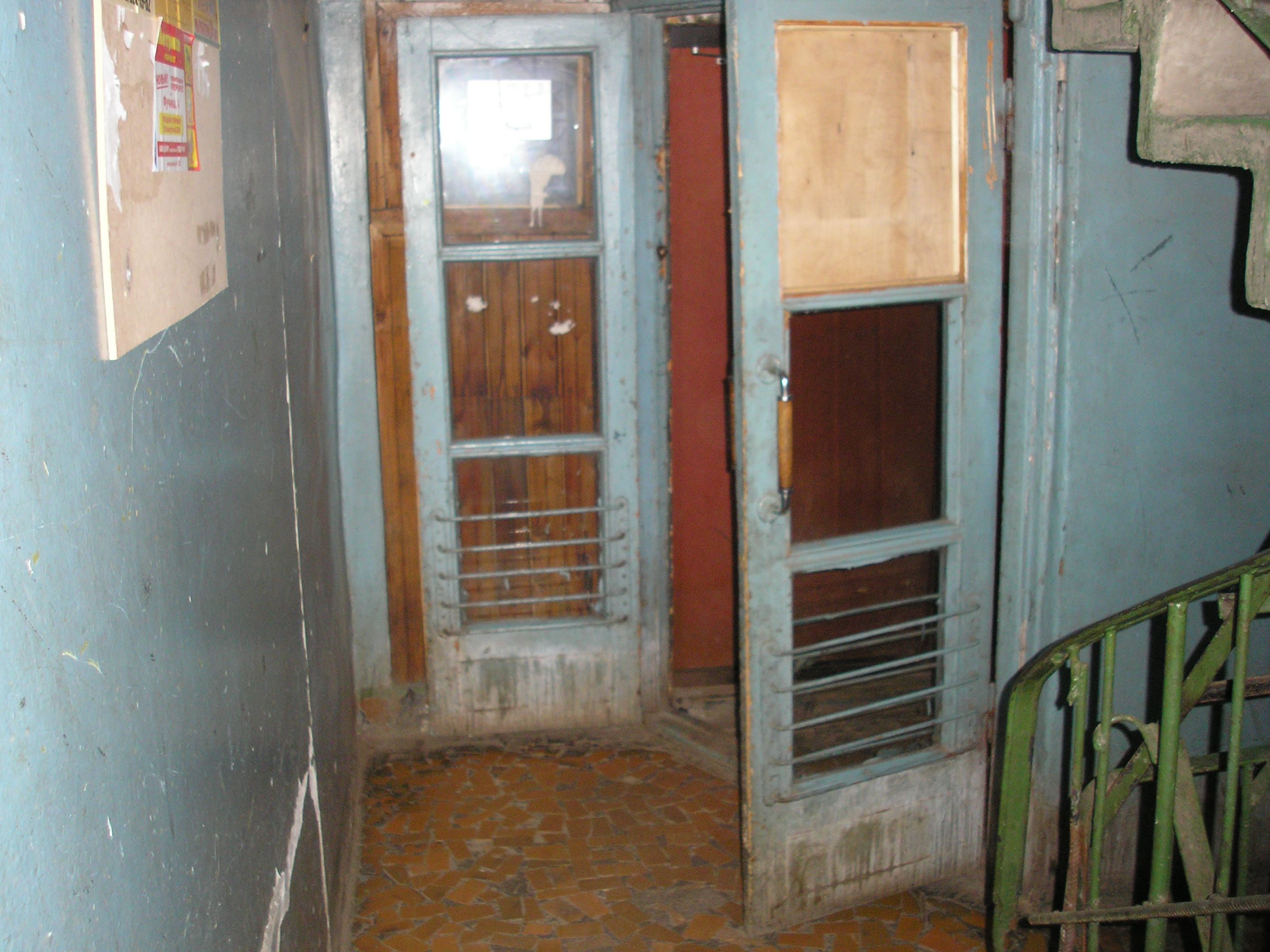

Рис 77. Вид подъезда дома 4-го поколения. Внутренние деревянные двери. Улица Димитрова, 18 корп. 5



Мы видим дополнительные деревянные двери, стоящие изнутри подъезда. Подъезд выкрашен в классический голубой цвет. На лестнице сразу чувствуется приятный и знакомый с детства запах "подъездной свежести". Это невероятная смесь запахов мочи, приготавливаемой пищи с кухонь, мусоропровода и теплого пара, с легкой примесью канализации из подвала. Внутренние двери деревянные классические, состоящие из 2-х створок с остеклением. Такие двери раньше ставились, не только внутри, но и в качестве входных, на подъезды 5-ти этажных домов 502-й серии.

Вместо того, чтобы подняться на первый этаж, повернем налево, откроем замок, распахнем хитрую дверцу, сваренную из лестничных перил, и спустимся по узкой кривой лестнице в предподвальное помещение.

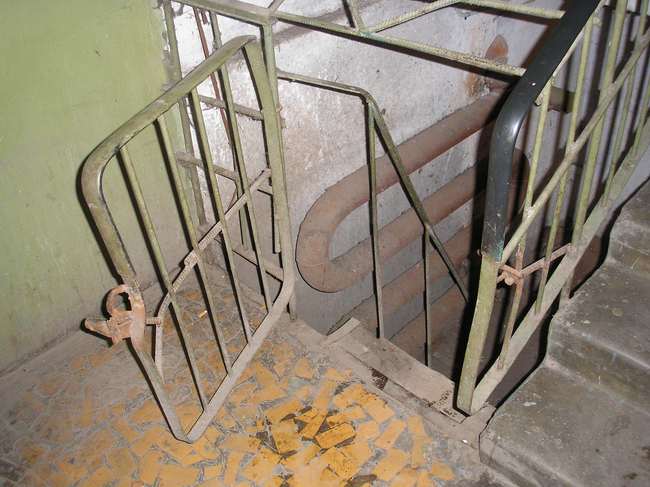

Самодельная дверь

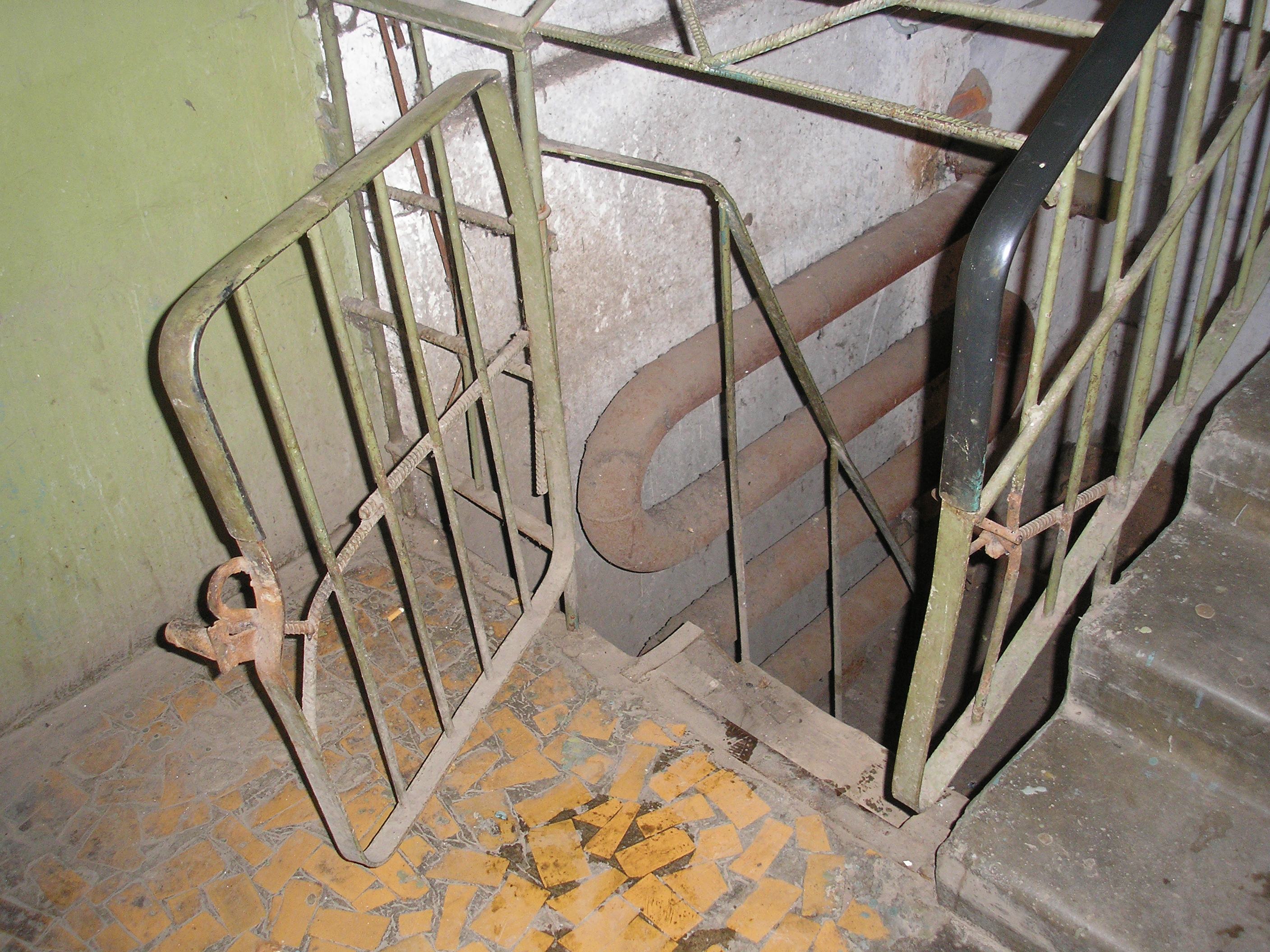

Рис 78. Самодельная дверь, сваренная из секции перил, в стиле суровой российской действительности



Это помещение перед входом в подвал, часто называют приямок. По нему обычно проходит газовая труба и разводка на стояки по подъезду. На противоположной стене от входной "перило-двери" сразу замечаем щиток зелёного цвета. Откроем крышку и заглянем внутрь:

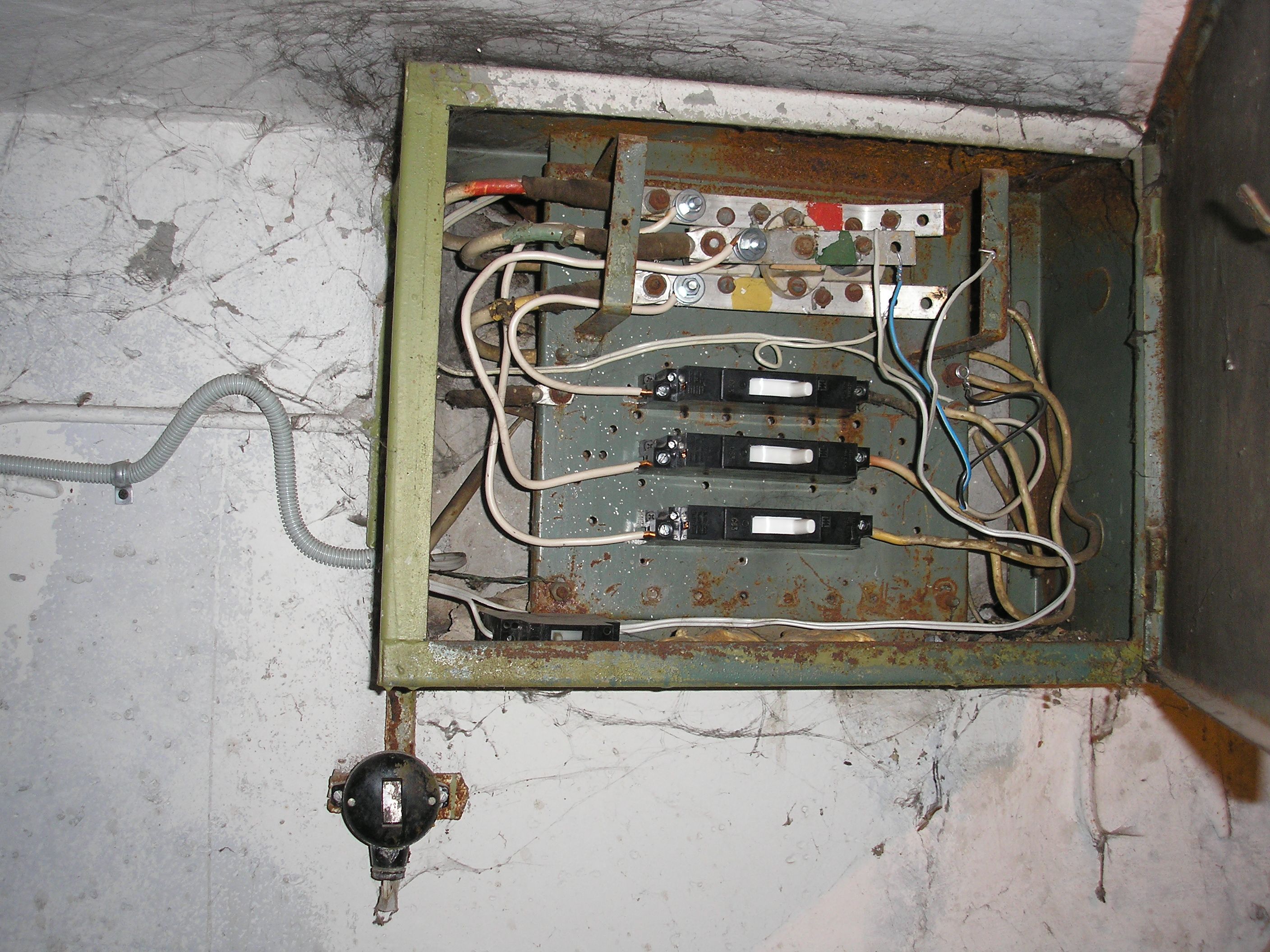

Стандартный электрический щиток

Рис 79. Стандартный электрический щиток домов серий 1-Лг502В и 1-Лг602В. Внутреннее устройство



В каждом подъезде стоит такой щиток. В этом щитке расположены три алюминиевые шины A, B и C, помеченные как жёлтая, зелёная и красная фаза, соответственно. Питание приходит по кабелю из электрощитовой, расположенной на 1-м этаже. Как правило, щитовые в домах 602-й серии размещаются в центральной части дома, где с лицевого фасада имеется дверь чёрного хода.

К шинам подсоединяются более тонкие алюминиевые провода (4 мм²), и через автоматические выключатели АЕ 2044, на 40 ампер, уходят в стену. По этим проводам подводится электричество в квартиры этого подъезда. От каждой фазы запитывается группа из 12 квартир. Поэтому, выключив один из автоматов, обесточиваются в среднем по квартире на этаже. Автоматы закреплены на металлическое основание, одновременно являющееся нулевой площадкой. Таким образом, подсоединив один провод к шине, а другой к площадке, получаем 220В, а подсоединяя оба провода к шинам – 380В.

Провода после автоматических выключателей проходят в стене до верхнего этажа по специальному полому каналу внутри плиты, справа, между средними квартирами. Называется это электрический стояк. На каждой лестничной площадке у квартир есть свой щиток - этажный. Там идет разводка проводов на квартиры, стоят электрические счётчики, и автоматические выключатели индивидуально, на каждую квартиру. Как правило, они на 10 или 16 ампер. В этажном щитке также проходят провода лестничного освещения, которые легко определить о меньшему сечению.

Слева, в этажном щитке, расположена дверь слаботочного отсека, где обычно проходят антенные кабели, телефонные провода и провода ГРТС. В последнее время к ним добавились кабели компьютерных сетей и кабельного телевидения.

Закрываем подвальный щиток, проходим направо, под лестницу 1-го этажа. Минуя ещё одну дверь, из предподвального помещения, попадаем в боковую часть подвала, а оттуда в центр дома:



Улица Димитрова, 15 корп. 2

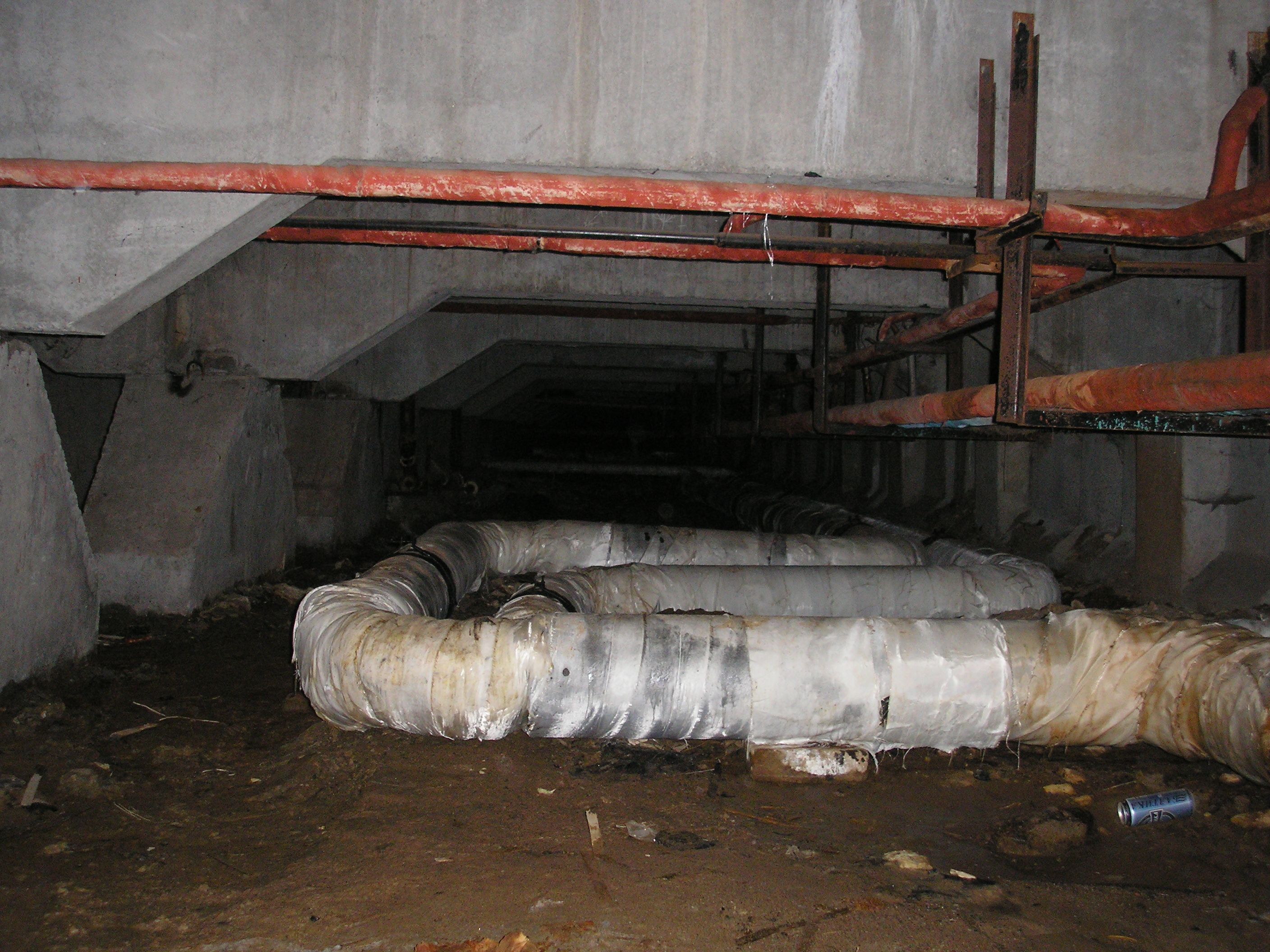

Рис 80. Общий вид подвала дома 1-Лг602В 4-го поколения. Улица Димитрова, 15 корп. 2



В подвале обычно тепло и сыро, но что любопытно, классического запаха подъезда, практически нет. Вместо пола голая земля, а чаще песок. Подвал дома серии 1-Лг602В 4-го поколения, на непрерывно построенных секциях, проходной, практически полностью. Иногда делают стенки, для огораживания элеваторного или водомерного узлов. В более ранних поколениях этой серии, встречались подвалы с тонкими литыми перегородками.

Как видно из снимка, весь дом держится на поперечных балках. Каждая балка крепится на трёх точках опоры. Крайние концы опираются на фундамент, а посередине на отдельные столбики из свай. Очень похоже на конструкцию арки.

Вот как выглядит соединение балки и сваи:



Крепление балки крупным планом

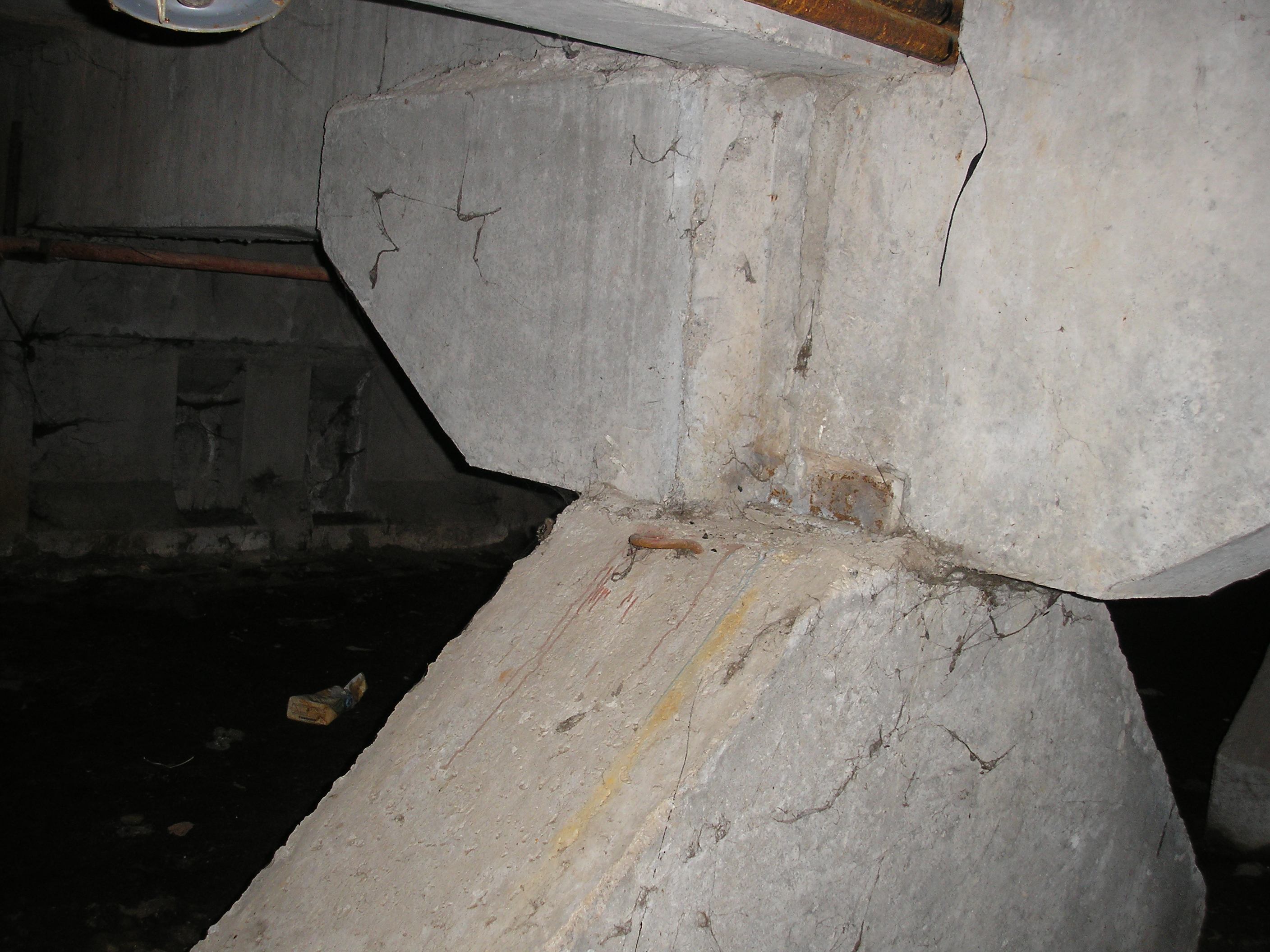

Рис 81. Крепление балки крупным планом. Улица Димитрова, 15 корп. 2



Остановимся и прислушаемся. После уличного шума, в подвал кажется тихим и спокойным. Постояв подольше, начинаешь различать звуки. Тишину слегка нарушает мерный шум водопроводных труб и журчание воды в канализационных трубах. Сверху, сквозь плохо герметизированные щели, в местах выхода коммуникаций, из квартир слабо доносятся приглушенные голоса жителей первых этажей. Сливаясь вместе, все эти звуки создают тихий фон, придавая подвалу ещё большую атмосферу таинственности.

Иногда, словно автоматная очередь, тишину вспарывает кратковременное "рычание" неисправного водопроводного крана. Также внезапно раздастся залп в канализационной трубе, от спущенной воды в туалете.

С первого взгляда подвал кажется пустынным. Но если присмотреться внимательно, то в нём существует своя, особенная жизнь. Раньше основными жителями подвалов, были бомжи, собаки, кошки и крысы. Сейчас, в связи с массовым помешательством на терроризме и тотальной "домофонизации", все подвалы позакрывали, и бомжы тут стали редкими гостями. Теперь в подвалах живут только кошки и крысы.

Из насекомых, в подвалах часто обитают "подвальные" модификации комаров и блох. В щелях между бетонными конструкциями, и вентиляционных каналах любят создавать гнезда маленькие домашние муравьи рыжего цвета, называемые "фараоновыми муравьями".
В подвалах домов находится основная масса водопроводных коммуникаций. Туда приходят трубы с холодной и горячей водой, а также проходят канализационные трубы, отводящие бытовые стоки в колодцы городской канализации.

В подвале дома, как уже говорилось, могут находиться водомерный узел (ВУ) и элеваторный узел (ЭУ). ВУ – самый простой по конструкции. В него из земли приходит труба с холодной водой, а после общедомового счётчика и вентилей, расходится по подъездам на стояки. Обычно давление холодной воды в трубе, около 4 кгс.

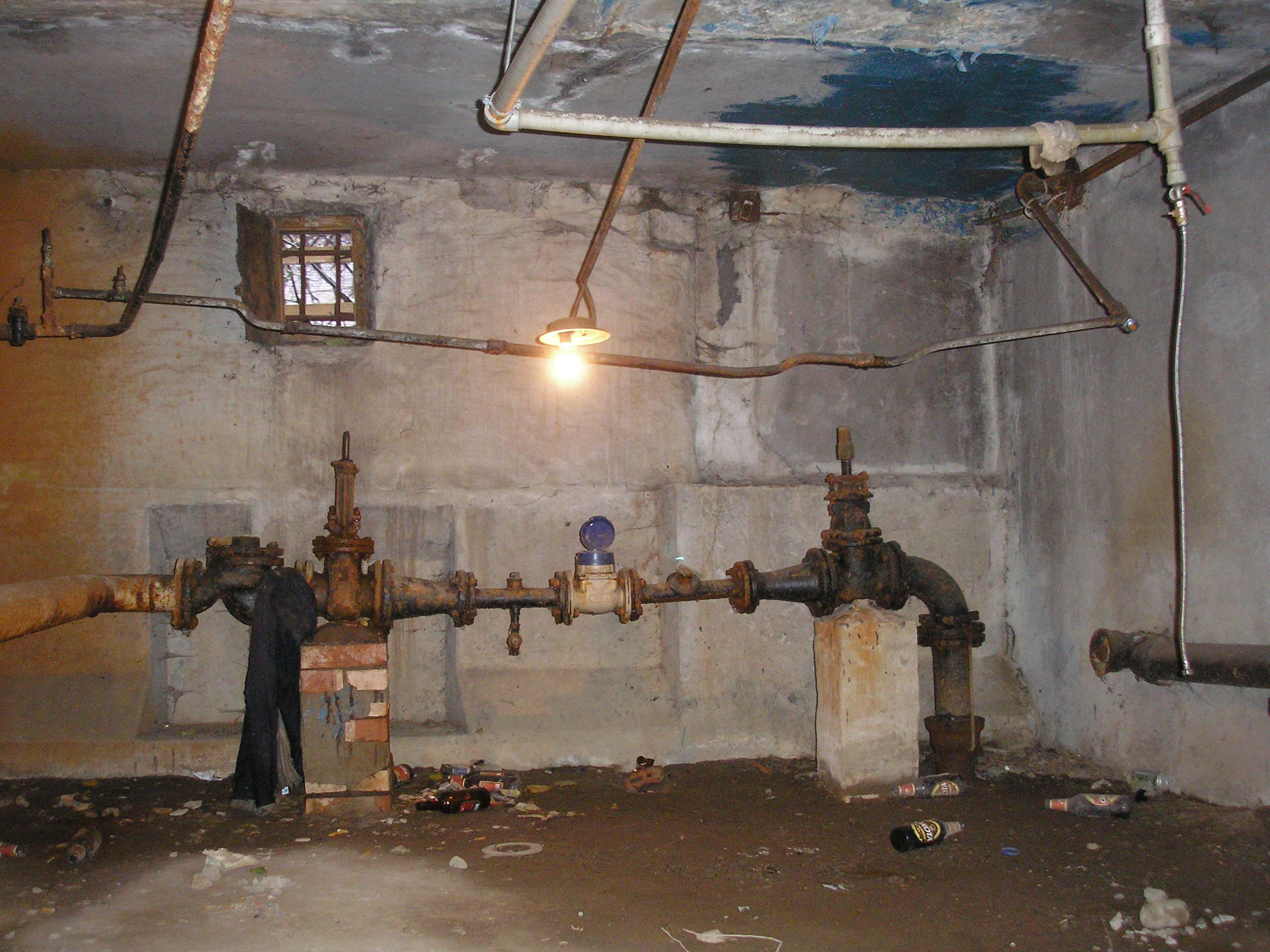

Водомерный узел

Рис 82. Водомерный узел. Общий вид. Улица Димитрова 15 корп. 2



Как упоминалось выше, в советское время, в большинство подвалов и чердаков можно было свободно пробраться, не говоря о подъездах. Поэтому водопроводные системы старались отгородить от основной части подвала, как могли, возводя самодельные перегородки с дверями, и закрывали их на замок.

Как пример, в этот водомерный узел, можно попасть из основного подвала через самодельную дверь в некапитальной кирпичной стене. Уникальна эта дверь тем, что сделана из обыкновенной плоской батареи и за это получила прозвище "Батадверь".

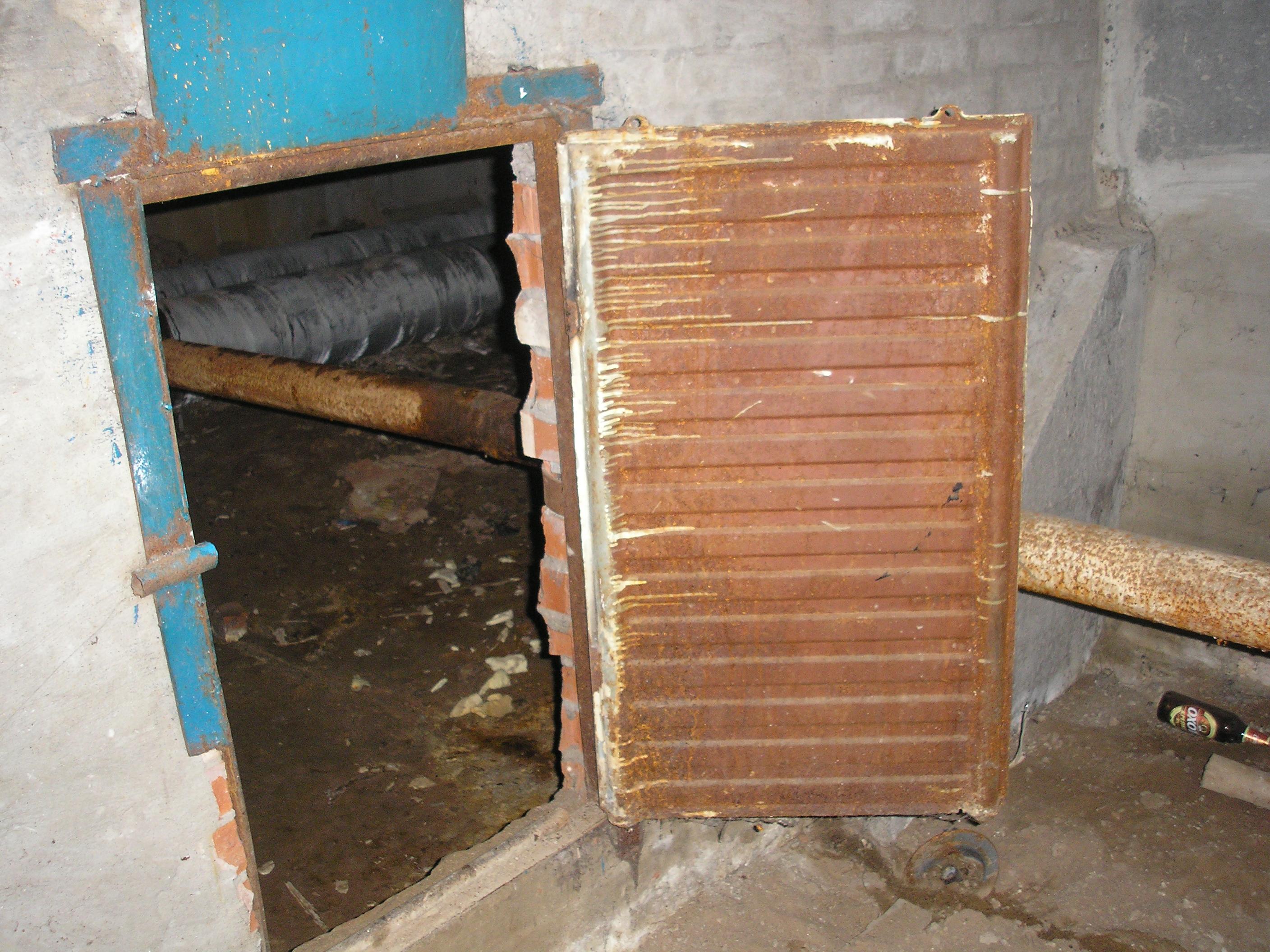

Батадверь

Рис 83. "Батадверь" (дверь из плоской батареи). Batadver – the magic radiator door (special "Soviet Zhilkontora" edition). Dimitrova street, 15-2



В ЭУ всё несколько сложнее. Туда от ТЭЦ с улицы, в непроходном канале (обычно КН-2) приходят две трубы с горячей водой. Вернее, одна с горячей водой и большим давлением, другая с теплой водой и малым давлением. Называются эти трубы "прямая" и "обратная" (обратка). Красятся они в красный и синий цвета соответственно. В обычном режиме, по прямой, красной трубе в дом приходит горячая вода. По обратной (синей), уходит теплая, после прохода через батареи, а также невостребованная горячая вода, уходящая через змеевики ванных обратно в магистраль.

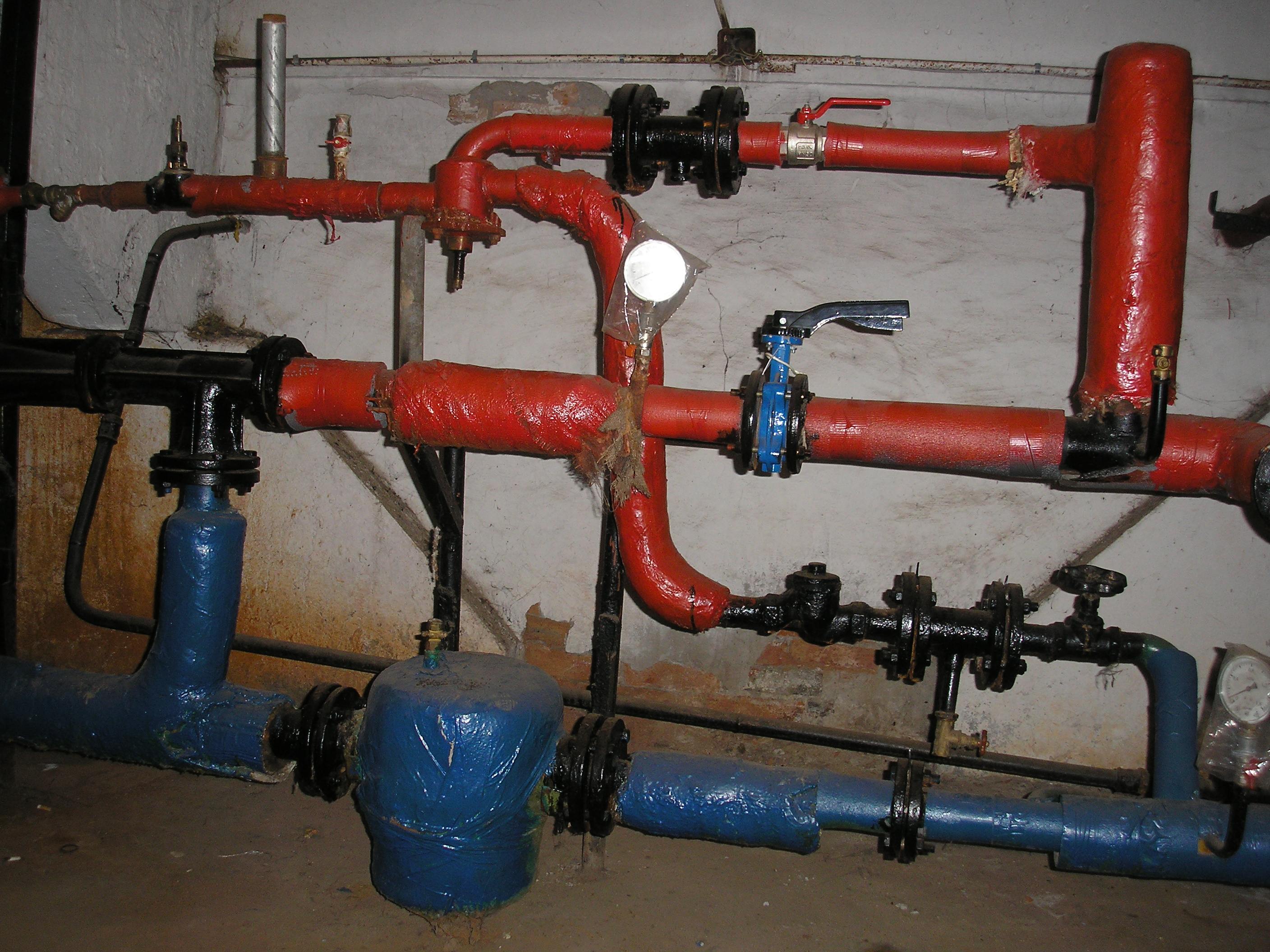

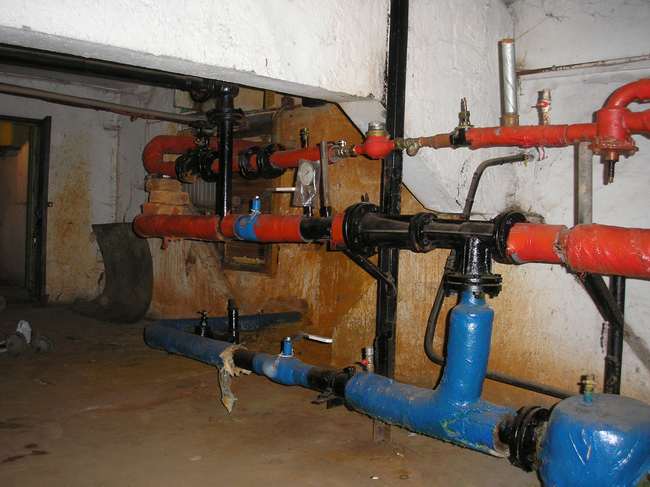

Элеваторный узел

Рис 84. Элеваторный узел старого образца. Труба отбора горячей воды



Элеваторный узел

Рис 85. Элеваторный узел. Сверху проходит труба с горячей водой после отбора. Посередине элеватор, регулирующий давление и температуру

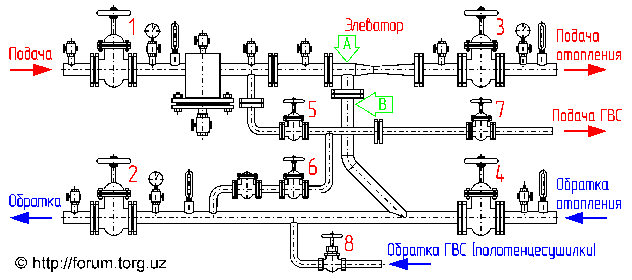

Ниже приведена схема типового элеваторного узла. Рисовать было неохота, поэтому позаимствовал рисунок из Интернета:



схема элеваторного узла

Рис 86. Упрощённая схема элеваторного узла



На схеме наглядно видно, как распределяется вода в отдельно взятом доме. После задвижки №1 и общедомовых приборов учета, из красной трубы берётся отбор горячей воды в квартиры (ГВС). Далее эта труба тянется по всему дому, и от неё идут отводы на стояки в подъездах. Каждый водопроводный стояк запитывает группу из 9 квартир. Всего в подъезде находятся 4 стояка (9х4=36). На каждом стояке есть краны, с помощью которых можно перекрывать воду на группу из 9 квартир, в пределах подъезда, для ремонта или во время аварийной ситуации.

Во всех 9-ти и 5-ти этажных домах вода подаётся снизу (нижний розлив). От стояков, которые проходят в специальном коробе, в туалете, отходят отводные трубы с вентилями, для каждой квартиры. Доходя по вертикальному стояку до 9 этажа, невостребованная горячая вода стекает вниз по змеевикам в ванной (полотенцесушители), и возвращается в "синюю" трубу. В нормальном режиме, в доме осуществляется постоянная циркуляция, поэтому вода в кране в любое время, идет горячая и не остывает в трубах.

Манипулируя вентилями в ЭУ, можно подавать горячую воду в квартиры несколькими вариантами. В весеннее или летнее время, в домах, в связи с разными профилактиками и отключениями, часто горячее водоснабжение оставляют без циркуляции, отключая змеевики. От этого вода в трубах остывает, и утром приходится долго ждать, когда же наконец из крана польётся хоть немного тёплая вода. Если воду пустить из синей трубы (обратки) вентиль №6, то вода из крана пойдет тёплая и вонючая, после обмывки всех батарей из квартир.

После отбора части воды, основная труба проходит дальше через элеватор. В нём понижается давление и температура. Через вентиль №3 вода, доведённая до нужных параметров, разделяясь на стояки, подаётся в батареи в квартирах. Вентили для стравливания воздуха и отключения батарей находятся рядом с фундаментом, около внешней стены.

В общем, получается, что после подвода горячей воды в дом, она разделяется на два независимых контура. Первый – "Труба с горячей водой – Змеевик", второй – "Батареи отопления". Давление в кране с горячей водой обычно больше чем в холодной, и ночью может доходить до 7,5 кгс. В батареях стараются поддерживать давление около 5,5 кгс.

В 602-й серии домов мне попадались ЭУ с подобными схемами, правда в зависимости от материального положения ТСЖ оборудование могло быть старое или новое, трубы могли подтекать или находится в и идеальном состоянии. Но это уже другая тема.

В качестве примера, ниже могу привести такую "подвальную страшилку":



Улица Турку 23 корп. 1

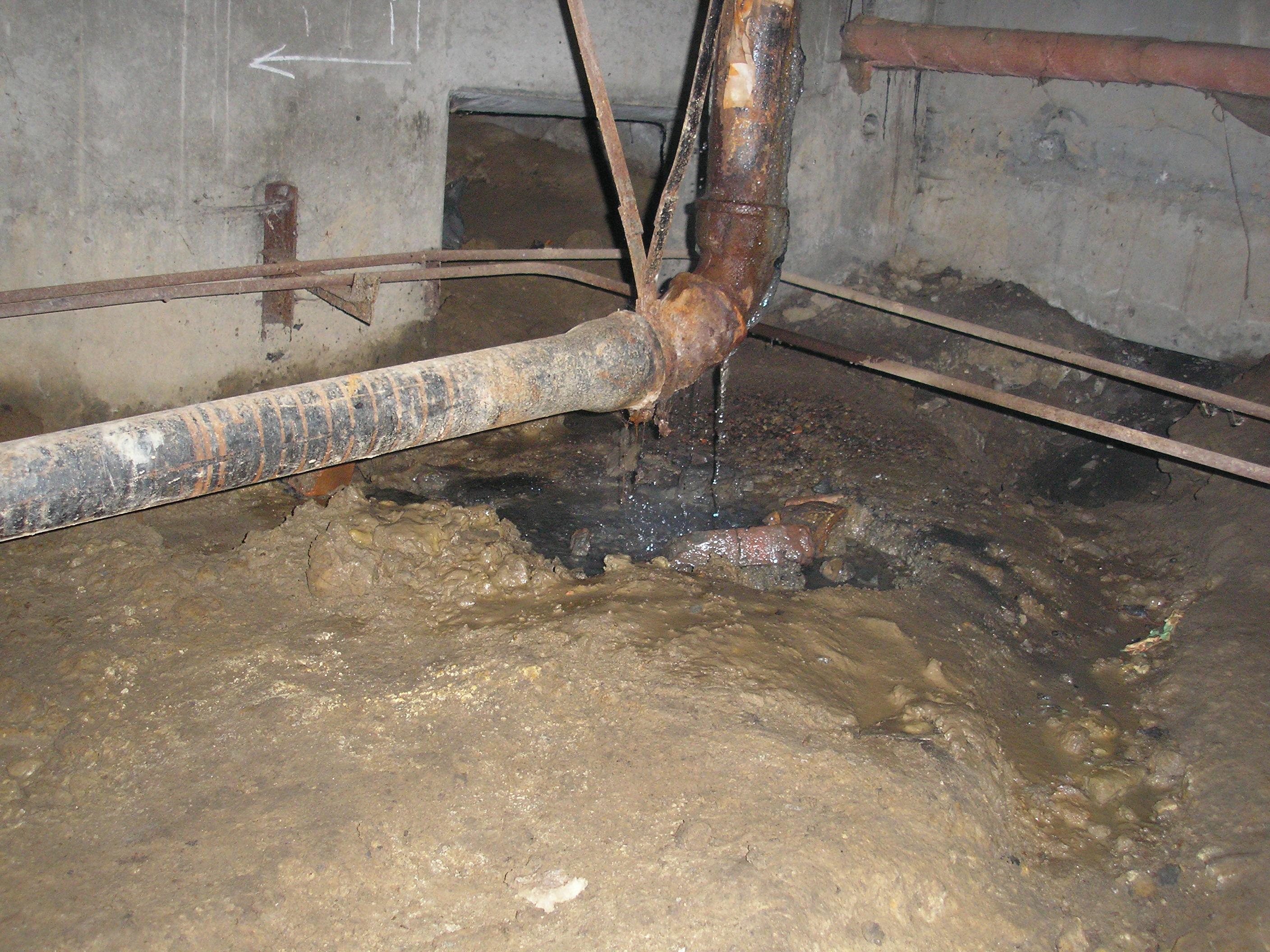

Рис 87. Протекающая чугунная канализационная труба, прогнившая на соединении. Канализационный ручеек, утекающий под фундамент дома. Улица Турку, 23 корп. 1. Фото 5 апреля 2006 года



Как писалось выше, состояние коммуникаций зависит от обслуживающих организаций. Где-то оперативно устраняют аварии, где-то трубы текут годами.

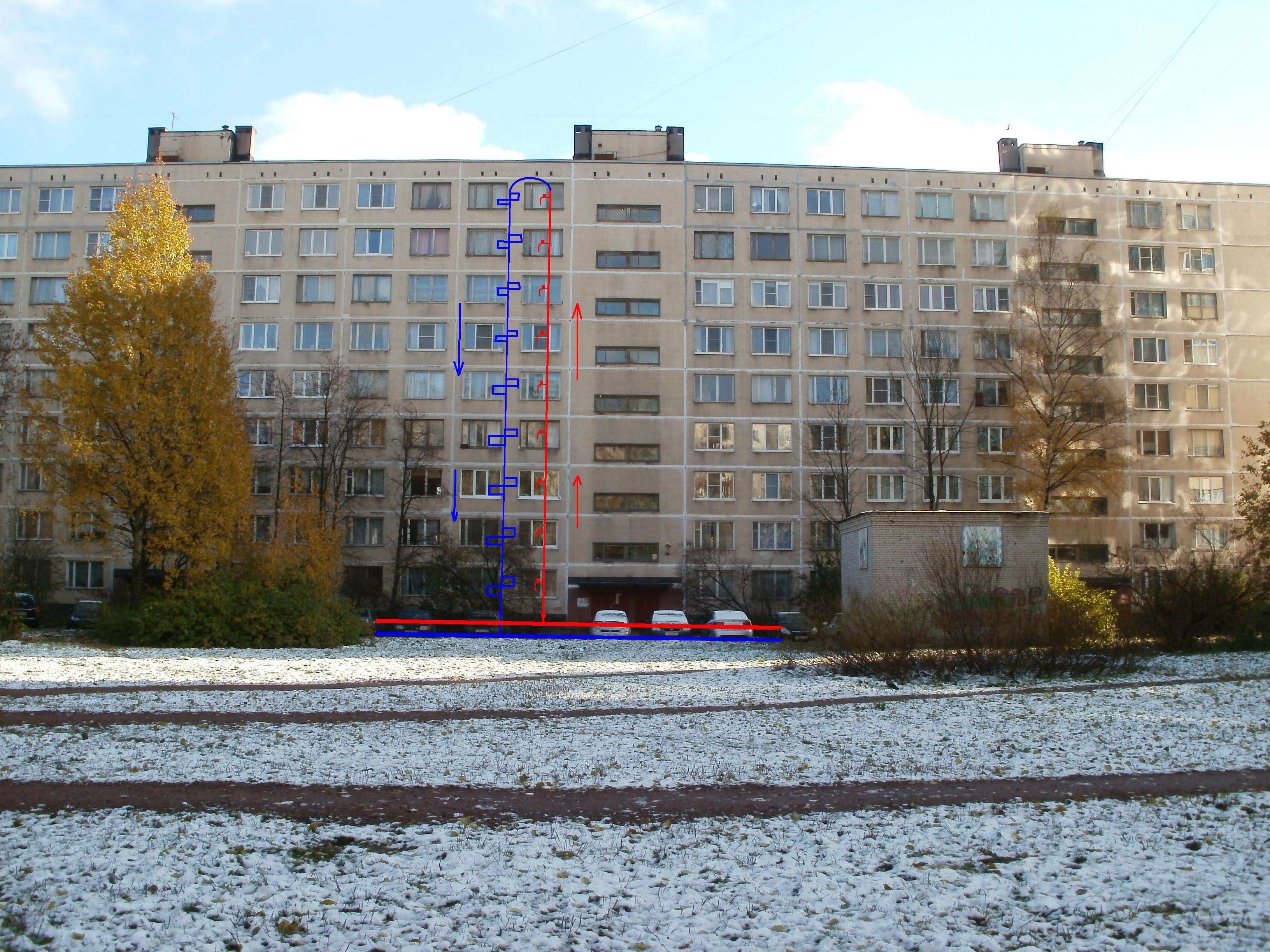

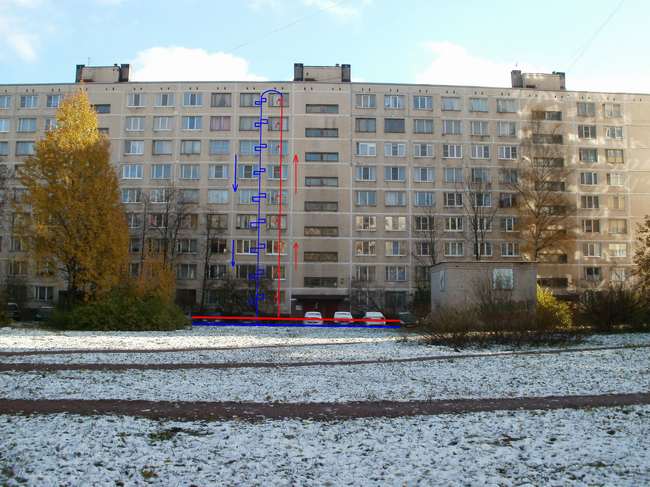

Ниже, как сумел, нарисовал контур ГВС, наложенный на секцию дома серии 602В:



Схема ГВС и циркуляции воды

Рис 88. Схема ГВС и циркуляции воды на примере стояка с системой нижнего розлива в доме серии 1-Лг602В



Стрелками указано направление движения воды на примере одного стояка, обслуживающего фрагмент секции дома из 9 боковых квартир. Красным изобразил условные отводы с кранами (ванная, кухня), а синим – змеевики в ванной, по которым невостребованная вода отводится обратно. Наглядно видно, что в случае аварийной ситуации, чтобы полностью отключить горячую воду, так чтобы она не текла из крана, нужно перекрыть оба вентиля своего стояка в подвале.

В холодном водоснабжении идёт всего одна труба, которая заканчивается тупиком на 9-м этаже, поэтому закрыть требуется один кран. Все трубы стояков канализации, горячей и холодной воды, объединены в пучки.

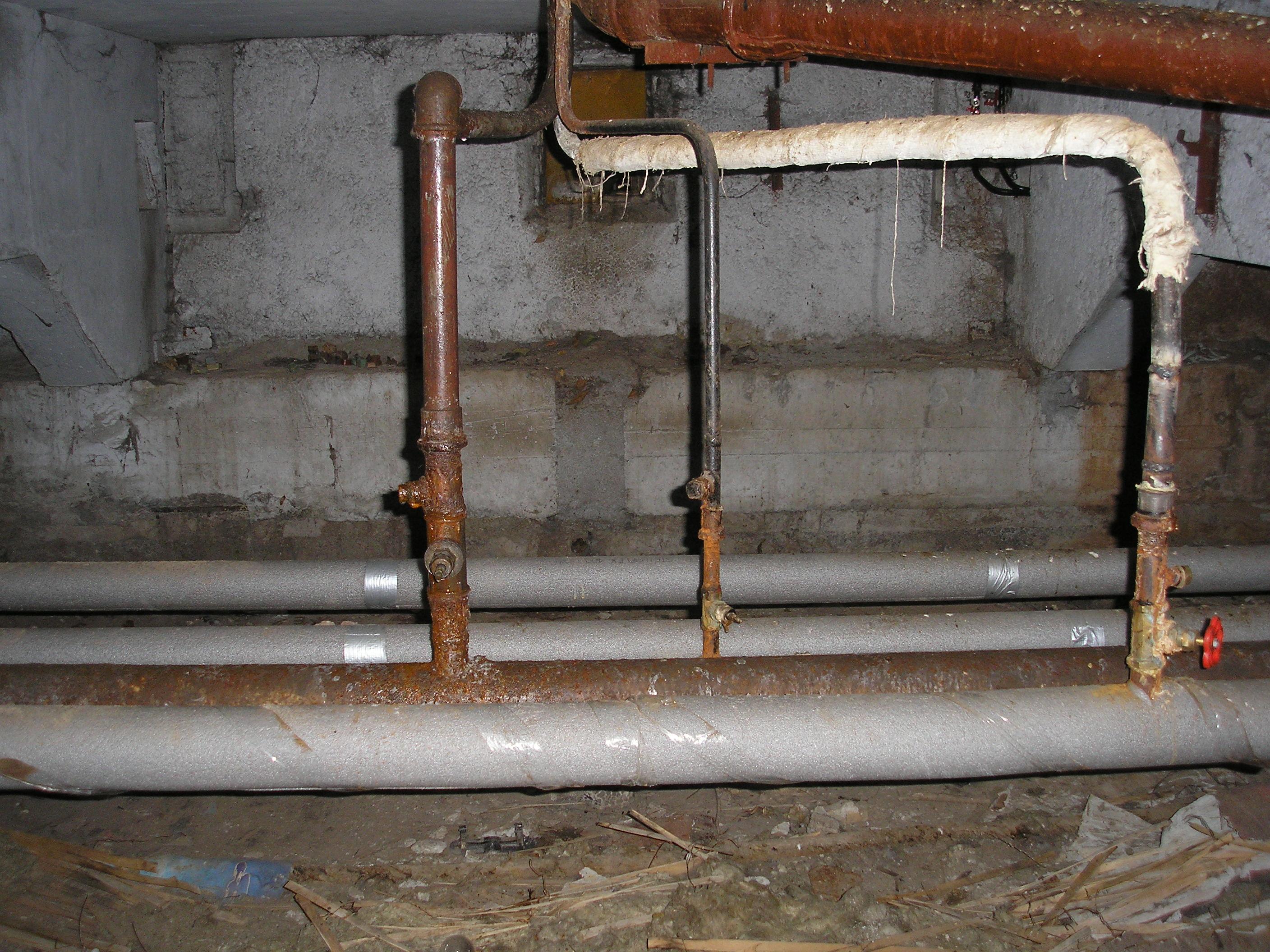

Пучок труб и вентили

Рис 89. Пучок труб и вентили. От основной трубы отходят стояки в квартиры среднего столбца. Слева – холодная, посередине – горячая обратная (синяя), справа – горячая прямая (красная). Сверху видна канализационная труба.



В принципе эта система справедлива для всех 5-9 этажных домов с централизованным отоплением и водоснабжением. В домах с этажностью от 10 и выше, принцип подачи воды, несколько иной. С 1-го по 9-й этаж пода подается снизу, а с 10-го и выше – сверху, с чердака. Поэтому чердаки в домах с верхним розливом, часто делают высокими.



Юрий Максимов







Другие статьи этого же автора:


             Дома 1 - Лг 602В. История, эволюция и декоративные элементы    1 - Лг 602В первого поколения (1966 – 1969 годы)
             Дома 1 - Лг 602В. История, эволюция и декоративные элементы    1 - Лг 602В второго поколения (1969 – 1970 годы)

            Дома 1 - Лг 602В. История, эволюция и декоративные элементы    1 - Лг 602В третьего поколения (май 1970 года  – 1971 год)

            Дома 1 - Лг 602В. История, эволюция и декоративные элементы    1 - Лг 602В пятого поколения (1975 год)

           История деревянных окон домов серий 1 - Лг 502В и 1 - Лг 602В





Каталог петербургских сайтов Санкт-Петербургский рейтинг        Рейтинг@Mail.ru Анализ содержимого сайта

Новое на сайте  •  Гостевая книга  •  Алфавитный указатель  •  Ссылки  •  О сайте  •  Почта  •  Архив



© www.kupsilla.ru 2007-2017
