НАРОДНЫЙ МУЗЕЙ
ДОТ оборонительного рубежа «Ижора»



Долговременная огневая точка, возведённая в составе оборонительного рубежа "Ижора" в 1943 году, и ныне восстановленная в том виде, в каком она существовала во время боевых действий, являет собой первый и, к настоящему времени, единственный в городе музей такого рода. В 2013-2016 годах рядом общественных организаций были проделаны работы по расчистке прилегающей территории и реставрации сооружения. К настоящему времени официального статуса музей не имеет.

В 2014 году была проведена экспертиза объекта Комитета по государственному контролю, использованию и охране памятников истории и культуры (КГИОП) с целью внесения его, а также других объектов оборонительного рубежа, в каталог памятников Великой Отечественной войны. По решению КГИОП от 17.05.2015 года фортификационное сооружение было внесено в единый государственный реестр объектов культурного наследия (памятников истории и культуры) народов Российской Федерации в качестве объекта культурного наследия регионального значения в составе "Комплекса фортификационных и оборонительных сооружений Ленинграда 1920-х – 1940-х годов".*
   Техническое открытие музея состоялось 18 января 2014 года и было приурочено к 71-й годовщине прорыва блокады Ленинграда. На момент открытия неофициальный статус выставочного комплекса: Народный музей "ДОТ оборонительного рубежа «Ижора»". Музей принимает посетителей по выходным дням, по предварительным заявкам. Внутри сооружения, а также на прилегающей территории ведутся реставрационные работы. Посещения музея как групповые, так и индивидуальные – бесплатны. Фотографирование и видеосъёмка разрешаются.

Конечной целью реставраторов является создание мемориально-паркового комплекса, включающего в себя ряд железо-бетонных фортификационных сооружений, сохранившихся со времён Великой Отечественной войны, а также воссоздание утраченных дерево-земляных сооружений и укреплений.







Условные обозначения


1. Пулемётные установки НПС-3 с пулемётами "Максим"
2. Бронезащита установок с шаровыми бронемасками
3. Перископ и его основание
4. Фильтры-поглотители ФВУ, воздуховоды с клапанами
5. Вентиляторы (приточный и вытяжной)
6. Отверстие и канал воздухозабора
7. Всасывающие воздуховоды системы газоотсоса
8. Выброс пороховых газов
9. Напорные бачки системы водяного охлаждения пулемётов
10. Бак охлаждения системы охлаждения пулемётов
11. Ручной водяной насос
12. Подводящие и отводящие водопроводы, вентили
13. Кабель-каналы водозабора/дренажа и электропитания
14. Печь-буржуйка
15. Герметический дымовой клапан
16. Дымоход с камерой расширения
17. Дымовая труба над сквозником
18. Броневая дверь
19. Откидные сиденья
20. Держатель для шанцевого инструмента
21. Вешалка для личного имущества бойцов гарнизона
22. Место электрощитка





Схема сооружения













  Одноэтажная ПДОТ на две пулемётные установки
Масштаб 1:200
Объект № 117   I вариант





Чертёж долговременной огневой точки из "Альбома № 5/40 типовых сооружений с основными габаритными и огневыми схемами для посадки на местности" (1940 г.)

Единственный чертёж такого рода сооружения, известный в настоящее время.







Пулёметная долговременная огневая точка (ПДОТ) фронтально-косоприцельного огня была сооружена в 1943 году по типовому проекту № 117.I 1940 года. ДОТ – двухамбразурный, одноэтажный, имеет один боевой каземат и вход типа "прямой сквозник". Гарнизон состоял из 6-8 человек, и находился в ДОТе только во время дежурства. Проживал личный состав в землянке, устроенной неподалёку. По категории защиты ДОТ относится к мощным сооружениям, защищённым от попадания артиллерийских снарядов калибром свыше 155 мм и авиабомб свыше 100 кг. Имеет толщину фронтальных стен 2 метра, тыльной стены – 1 метр, покрытия (потолка) – 1,1 м литого железобетона. Фронтальные стены ДОТа изнутри, а также потолок укреплены противооткольным покрытием. Это металлические листы, закреплённые на бетонной стене и предназначенные для защиты гарнизона от осколков бетона, выбиваемых из стен при прямом попадании снаряда или бомбы в ДОТ. Вход-сквозник служит для защиты входной двери от ударной волны при разрыве близко упавшего снаряда, а также для самообороны гарнизона ДОТа. Броневая дверь в сооружение располагается посередине сквозника.

Основное вооружение ДОТа – два 7,62-мм пулемёта системы Х. Максима образца 1910/30 г. в казематных пулёметных установках НПС-3 образца 1939 г., разработанных в ОКБ-43 под руководством М. Н. Кондакова. Установки защищены шаровыми бронемасками с отверстиями для оптических прицелов с двухкратным увеличением. Директрисы амбразур: 161° и 214°. Сектор огня – 113° (от 131° до 244°) в горизонтальной и 15° (от –2(3)° до +13(12)°) – в вертикальной плоскости. Установки обеспечивали прицельную дальность стрельбы 2300 м, эффективную – до 4500 м. Пулемётные установки подлинные, взятые с брошенных военными фортификационных сооружений Карельского укрепрайона, пулёметы – массо-габаритные макеты (ММГ), т. е. настоящие пулёметы, деактивированные в соответствии с требованиями законодательства.

Пулемёты поставлялись на станках конструкции А. А. Соколова для того, чтобы их можно было использовать как станковые вне ДОТа при самообороне гарнизона. Станки хранились в каземате.

Боезапас хранился как в специальных пулемётных коробках в патронных лентах, так и в деревянных ящиках. В соответствии с нормативами 1935 г. для ДОТа с двумя пулёметами полагался боезапас 40 тысяч патронов, а также 36 коробок со снаряжёнными патронными лентами, по 250 патронов в ленте (не считая патронов для ручного пулемёта и запаса для винтовок). Ленты ко времени строительства рубежа "Ижора" использовались как старые, холщовые, так и новые, металлические, унифицированные с пулемётом системы П. М. Горюнова. Патроны упаковывались в картонные пачки по 20 штук. 22 пачки упаковывались в оцинкованную коробку – так называемый "цинк". Две таких коробки, в свою очередь, упаковывались в один деревянный ящик. В бою использовались 7,62-мм/54 патроны образца 1930 г. – с лёгкими, тяжелыми, трассирующими и др. пулями. Для набивки патронов в ленты всех типов и для выравнивания патронов в холщовой ленте использовались специальные машинки.

Система охлаждения пулемётов – водяная, двухбачкового типа, с принудительной циркуляцией, осуществляемой при помощи ручного насоса, двух напорных баков и бака охлаждения. Для обеспечения ДОТа водой вблизи был вырыт шахтный колодец, укреплённый бетонными кольцами; он же использовался и в качестве дренажного. К колодцу подведён подземный водопровод. Пулемёты охлаждались водой, которая самотеком перетекала из напорных баков через пулемётные кожухи в охлаждающий бак, а затем насосом периодически подкачивалась обратно в напорные баки. Насос типа КФ-2, два бака и вентили в музее подлинные, водопроводные трубы современные, поскольку вся водопроводная система сделана действующей.



Система охлаждения пулемётов

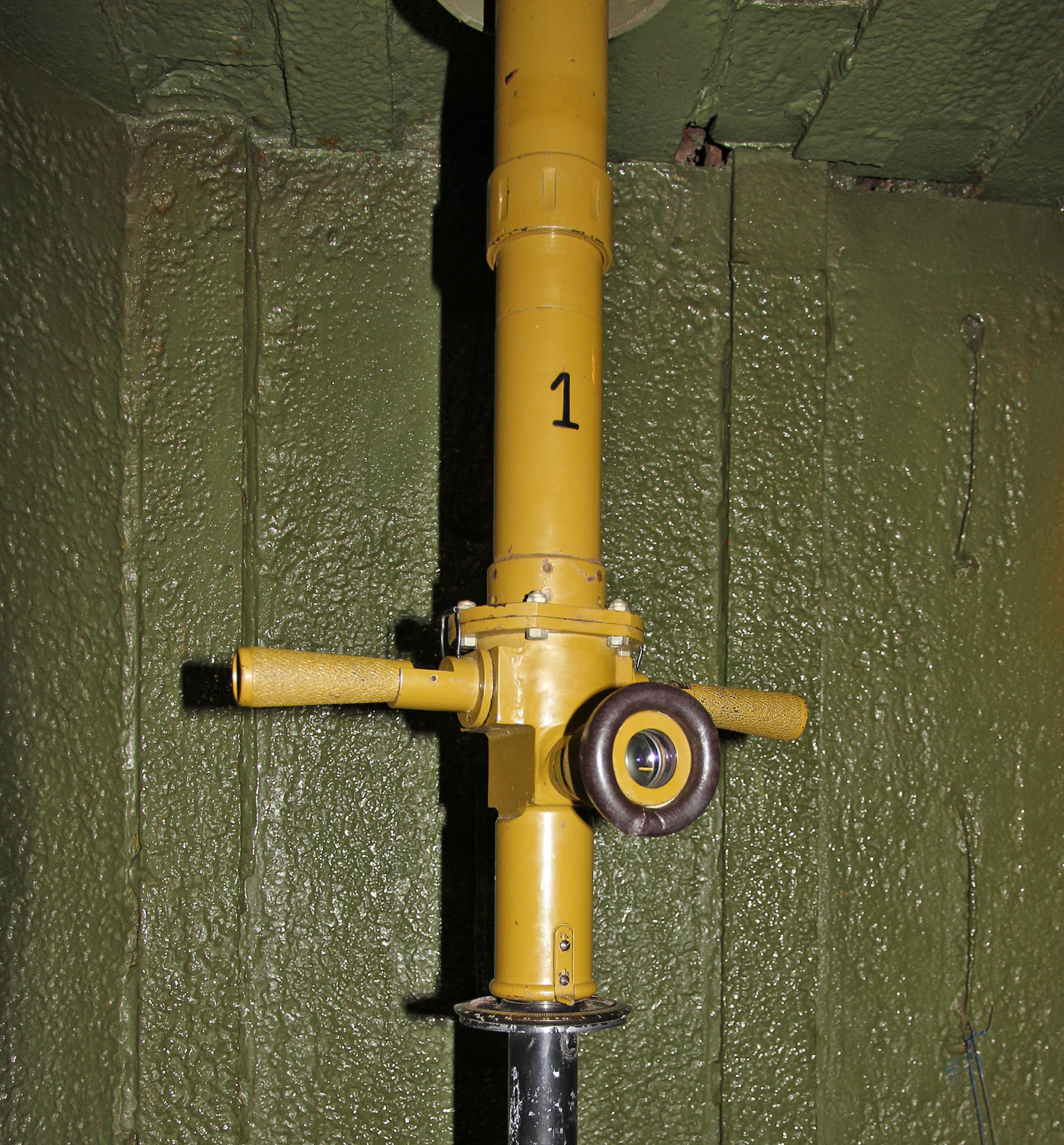

Для ведения наблюдения за полем боя, а также для управления стрельбой в ДОТе использовался 4-кратный перископ ТУ-1. В ДОТе-музее его заменяет ближайший послевоенный аналог – 5-кратный перископ ПФП-5 (1949 г.) с полем зрения 70° и разрешающей способностью 10". Телефонный аппарат с индукторным вызовом (в данном случае – УНА-И-42) и маломощная коротковолновая радиостанция 6-ПК (в настоящее время разыскивается) были главными средствами связи гарнизона.



Вентиляционная система воссоздана согласно приказу начальника инженерных войск Ленинградского фронта от 1942 года. Её основная часть – фильтровентиляционная установка ФПУМ-200 максимальной производительностью 200 куб.м/час из одного противодымного фильтра, двух фильтров-поглотителей и вентилятора, обеспечивавшая приток чистого воздуха и очистку его от дыма и отравляющих веществ. Отсос от пулемётов пороховых газов и выброс их за пределы огневой точки осуществлялся при помощи вентилятора с ручным и электрическим приводами. Вентиляторы, трубопроводы и клапаны в музее – подлинные, довоенные, а фильтры-поглотители – похожие по внешнему виду образцы начала 1950-х гг. с нанесённой маркировкой военных времён.

Вентиляционная система

Для отопления каземата служила печь ВТИ. Реставраторами установлена действующая печь послевоенного производства (образца 1957 г.), конструктивно аналогичная тем, которые употреблялись во время войны. Освещение было электрическим, от городской сети, но в качестве резервного имелись керосиновые лампы типа "летучая мышь", которые можно увидеть в ДОТе-музее в подлиннике в рабочем состоянии. Также использовались переносные автономные электрические фонари, свечи. Электричество, как и телефонный провод, подводилось в каземат через подземный кабель-канал.

В музее экспонируются предметы жизни и быта гарнизона фортификационного сооружения времен войны: солдатские плащ-палатки и стальные шлемы (каски), противогазы, вещмешки, офицерская сумка с планшеткой, котелки, фляги, ложки и кружки, чайник и армейский термос. Можно также ознакомиться с положенным бойцам по штату шанцевым инструментом – сапёрными лопатами, киркой-мотыгой и т. п.

Окраска помещений ДОТа неслучайна. Большая часть металлических поверхностей и систем внутри ДОТа окрашены в армейский защитный цвет – базовый основной (олифовый) № 4 (4 БО). Оттенок был тщательно подобран по сохранившимся довоенным образцам после многочисленных проб. Бетонные стены покрывались сверху белой масляной краской (в музее её заменяет полиуретановая), а снизу – голубой. По самому низу стен проведена полоса сурика железного (коричневого), на котором менее заметны следы грязи. Остатки оригинальной окраски этого вида можно наблюдать в сквознике. Снаружи все необсыпанные части сооружения имели маскировочную окраску, следы которой ещё сохранились на стенках восточной амбразуры. Летняя окраска наносилась масляными красками или эмалями, поверх неё осенью наносилась демисезонная окраска клеевыми красками, а поверх последней – зимняя окраска мелом или известью. Весной в обратном порядке сначала водой смывалась зимняя окраска, а затем растворителем – демисезонная.





Коллектив реставраторов ДОТа выражает глубокую благодарность всем, кто не остался безучастным к проводимым в ДОТе работам. Всем, кто помогал нам своим личным трудом, а также оказывал материальную помощь: членам клуба "Все 4×4", Клуба истории и фортификации, движения "Красивый Петербург", Муниципальному образованию № 75, Отделу благоустройства Фрунзенского района, Садово-парковому хозяйству Фрунзенского района, Информационному порталу "Новости Купчино", Совету ветеранов Фрунзенского района, реконструкторам военно-исторических клубов, другим общественным организациям, а также журналистам, освещавшим ход реставрации в прессе.

Считаем своим долгом поблагодарить персонально Олега Бушко, Станислава Воробьева, Илью Дюринского, Александра Кузяка, Олега Тульнова и Алексея Шварёва без поддержки которых проект не смог бы состояться, как исторически и технически обоснованный.









Общий вид памятника (осень 2014 г.)

Полный размер

Полный размер

Полный размер

Полный размер




Общий вид памятника (лето 2015 г.)



Полный размер

Полный размер

Полный размер






Расположение музея:            Яндекс        Google



Координаты GPS (WGS 84): N 59° 51' 9.666'' E 30° 25' 16.691''       ( N59.852685, E30.421303 )





   Ссылки:   Фортификация Ленинграда
                    Клуб истории и фортификации
                    Страница ВКонтакте
                    Книга памяти Великой войны

   Контакты:  Ольга Исаева (сайт Фортификация Ленинграда)
                      Алексей Седельников т. 8 921 9006968
                      Павел Швец т. 8 911 9488472
                      Денис Шаляпин  т. 8 904 5560385

museum@lendot.ru
lenww2@yandex.ru
shvets_p@mail.ru
mail@kupsilla.ru







Основные экспонаты музея



Макет пулемёта системы Х. Максима образца 1910/30 года



Пулемёт "Максим" образца 1910 года – русский вариант британского пулемёта, прошедший модернизацию на Тульском оружейном заводе под руководством мастеров И. Пастухова, И. Судакова и П. Третьякова. Был уменьшен вес тела пулемёта и изменены некоторые детали: принятие на вооружение патрона с остроконечной пулей образца 1908 года вызвало необходимость изменить в пулемёте прицельные приспособления и переделать приёмник, чтобы он подходил под новый патрон. Английский колёсный лафет был заменён на облегченный колёсный станок А. Соколова. Кроме того, А. Соколов спроектировал патронные коробки, двуколку для перевозки патронов, герметичные цилиндры для ящиков с патронами.

Пулемёты Максима применялись в ходе Первой мировой войны и Гражданской войны, их использовали в качестве станковых пулемётов, устанавливали на бронеавтомобили, бронепоезда и тачанки.

В 1930 году пулемёт был снова модернизирован, в конструкцию был внесён ряд изменений. Модернизированный пулемёт получил название "7,62 станковый пулемёт системы Максима образца 1910/30 года".





Основные тактико-технические характеристики:
          Вес тела пулемёта Максима с охлаждающей жидкостью – 24,2 кг
          Вес станка Соколова со щитом – 43,4 кг
          Длина тела пулемёта – 1107 мм
          Наибольшая ширина пулемёта – 140 мм
          Темп стрельбы – 500-600 выстрелов в минуту
          Предельная дальность полёта пули:
                                                                    тяжёлой образца 1930 г. – до 5000 м
                                                                    лёгкой образца 1908 г. – до 3500 м



файл PDF

Пулемёт системы Максима
Наставление по стрелковому делу
1946

Пулемёт системы Максима
Руководство службы
1949




Станковый пулемёт Максима образца 1910/30 года относится к системам автоматического оружия с отдачей ствола (короткий ход). Запирание осуществляется механизмом кривошипно-шатунного типа (шатун и мотыль). Спусковой механизм пулемёта рассчитан на ведение только автоматического огня и имеет предохранитель от случайных выстрелов. Питание пулемёта патронами производится из приемника ползункового типа с металлической или холщовой лентой на 250 патронов. Ствол при стрельбе охлаждается жидкостью, помещённой в кожухе. Прицел пулемёта стоечный, мушка с прямоугольной вершиной.

К концу 1930-х годов конструкция пулемёта была признана морально устаревшей для стрелковых частей, прежде всего из-за большого веса и размера. Пулемёт был снят с производства в 1939 году в связи с принятием на вооружение нового станкового пулемёта ДС-39, однако из-за недостатков последнего в 1941 году, после начала Великой Отечественной войны, производство "Максимов" было возобновлено и продолжалось до 1945 года.





Установка НПС-3 образца 1939 года



Установка НПС-3 – это пулемёт "Максим" на казематном станке образца 1939 года с оптическим прицелом. Установка НПС-3 предназначена для вооружения оборонительных сооружений укреплённых районов; она обеспечивает решение пулемётным огнем боевых стрелковых задач в секторе обстрела амбразуры.

Углы обстрела: в горизонтальной плоскости 60° (30° вправо, 30° влево); в вертикальной плоскости ±12°. Наводка в горизонтальной плоскости осуществляется вручную, действием на рукоятки пулемёта. Придание углов возвышения и склонения производится при помощи подъёмного механизма. Просмотр впередилежащей местности и наводка в цель при прицельной стрельбе производится через оптический прицел КТ-2, имеющий двухкратное увеличение и поле зрения 18°. Для ведения стрельбы по невидимым целям установка снабжена угломерными шкалами для горизонтального и вертикального наведения по заранее подготовленным данным. Цена одного деления шкал 0,02.

Значительный вес частей установки, на которых укреплён пулемёт, обеспечивает устойчивость его при стрельбе, а следовательно, и хорошую кучность боя пулемёта. Установка имеет надежную бронировку, защищающую пулемётный расчёт от попадающих в амбразуру пуль и снарядов. В случае повреждения отдельных деталей броневой защиты, их можно заменять запасными деталями. В установке предусмотрена герметизация амбразуры для предохранения боевого каземата от отравляющих веществ.

Для удаления газов, образующихся при стрельбе, в установке имеются отсосные ниппели, к которым присоединены шланги газоотсасывающей системы сооружения. Чтобы избежать накапливания в боевом каземате пороховых газов, остающихся в стреляных гильзах, гильзы отводятся из боевого каземата по специальному гильзоотводу наружу.

Ствол пулемёта во время стрельбы охлаждается путем принудительной циркуляции воды через кожух пулемёта, что обеспечивает возможность ведения интенсивной стрельбы.

Пулемёт системы Х. Максима, предназначенный для казематной установки НПС-3, поступает для сборки в установке со станком А. Соколова, на котором пулемёт применяется в полевых условиях. При постановке пулемёта на установку НПС-3 в нём производят следующие изменения: штатный надульник пулемёта заменяется специальным надульником. Специальный надульник состоит из надульника, кожуха надульника и медной шайбы. Специальный надульник имеет несколько удлинённую нарезную часть, ввинчиваемую в дно кожуха.  Кожух надульника и медная шайба предназначены для того, чтобы предотвратить проникновение внутрь каземата пороховых газов, вылетающих из отверстий надульника. При этом кожух надульника служит для отражения пороховых газов наружу, медная шайба – для герметизации соединения надульника с кожухом. Снаружи кожух надульника имеет фланец, который закрывает отверстие передней обоймы верхнего станка, благодаря чему пороховые газы не могут попасть внутрь каземата. Для большей герметичности под фланец подкладывается асбестовый шнур или специальная асбомедная прокладка. К выливному и наливному отверстиям кожуха пулемёта присоединяются резиновые шланги. В отверстие короба пулемёта, предназначенное для соединительного болта, вставляется ось и закрепляется зажимом. Эти детали служат для присоединения пулемёта к верхнему станку и для закрепления его в поперечном направлении. К проушинам дна короба шпилькой присоединяется ползушка с прижимным винтом. Ползушка, входя своими выступами в пазы верхнего станка, не позволяет перемещать пулемёт в вертикальной плоскости, а прижимной винт закрепляет пулемёт в продольном направлении. Штатная левая задвижка короба заменяется задвижкой, имеющей ниппель для отсоса пороховых газов из короба. К ниппелю присоединяется шланг от газоотсосной системы сооружения.













Кольцо, шар

Шар, прижимной щит

Прижимной щит, дуга










Нижний станок, подъёмный механизм

Нижний и верхний станки

Станки, гильзоотвод, корзина







Шкала вертикальной наводки



Шкала горизонтальной наводки



Схема НПС-3





Шкала вертикальной наводки

Шкала горизонтальной наводки

Схема НПС-3 (немецкая)







Пулемёт Максим образца 1910/30 г.



Пулемёт Максим ММГ М-10



Установка НПС-3 с пулемётом (ММГ) системы Х. Максима образца 1910/30 г. производства 1943 г. тульского завода № 535



      Установка НПС-3 делится на следующие части:
                                                                                     1. Пулемёт 7,62 мм системы Х. Максима
                                                                                     2. Бронезащита
                                                                                     3. Нижний станок
                                                                                     4. Подъёмный механизм
                                                                                     5. Верхний станок
                                                                                     6. Корзинка для патронной ленты
                                                                                     7. Гильзоотвод
                                                                                     8. Оптический прицел











Пулемёт, снятый с полевого станка Соколова, дополняется крепёжными деталями, и ставится на верхний станок. Основные детали бронезащиты: амбразурный короб, заделываемый в бетон, шар и шаровой шарнир. К шару винтами прикрепляется верхний станок. В отверстии шара помещается оптический прицел. К шаровому шарниру присоединяется нижний станок. Благодаря шару и шаровому шарниру системе можно придавать необходимые углы при наводке. Снизу при помощи кронштейнов к амбразурному коробу присоединена дуга. Нижний станок через шаровой шарнир соединён с амбразурным коробом. В средней части нижний станок имеет два шарикоподшипника, которыми он опирается на дугу. Сзади к нижнему станку присоединены корзинка для патронной ленты и подъёмный механизм. Слева к нижнему станку привёрнута шкала вертикальной наводки. Подъёмный механизм имеет коробку с цапфами, которыми он укреплён на нижнем станке. Внутренний винт подъёмного механизма присоединён к верхнему станку. Верхний станок спереди прикреплён винтами к шару; сзади он опирается на винт подъёмного механизма. Посредине верхний станок имеет кулису, входящую в среднюю связь нижнего станка, благодаря чему верхний и нижний станки в горизонтальной плоскости перемещаются только совместно. На правой станине верхнего станка установлен 7,62-мм пулемёт Максима, на левой – оптический прицел КТ-2. Корзинка для патронной ленты прикреплена болтами к нижнему станку. Гильзоотвод состоит из телескопических труб, шарнирно соединенных между собой. Такое устройство гильзоотвода необходимо для того, чтобы при всех углах вертикального и горизонтального обстрела был надёжный отвод стреляных гильз наружу из боевого каземата. В верхней части гильзоотвод присоединён к верхнему станку, в нижней части он заканчивается трубой, заделываемой в бетон сооружения. В сооружениях военного периода для гильзосбора использовался специальный мешок, укреплённый на нижнем конце телескопических труб. Оптический прицел КТ-2 передним концом помещен в шаре; задний конец прицела закреплён в стойке кронштейна.

Установка НПС-3 была разработана в ОКБ-43 Наркомата вооружения (г. Ленинград), которое впоследствии вошло в состав ЦКБ-34 (ныне – ОАО "Конструкторское бюро специального машиностроения"). Заводы-изготовители установки располагались в разных городах и принадлежали различным комиссариатам.





Патронные ленты, коробки, патронные ящики



Достаточно часто ленты с патронами, предназначенные для стрельбы из пулемёта называют "пулемётными лентами", однако правильное название для них – патронные ленты.

В 1943 году использовались как старые, холщовые, патронные ленты, так и новые – металлические. Холщовая лента на 250 патронов состоит из льняной тесьмы, разделённой длинными и короткими пластинками на отдельные гнёзда. Пластинки прикреплены к ленте при помощи трубчатых заклёпок. Длинные пластинки предназначены для направления движения в приёмнике пулемёта. На концах ленты имеются наконечники для удобства зарядки ленты в лентоприёмник пулемёта. Металлическая лента также рассчитана на 250 патронов. Лента имеет 250 звеньев, соединённых спиралями. В каждом звене имеется гнездо для помещения одного патрона.

Металлическая коробка служит для размещения пустых и снаряжённых патронных лент. Сверху коробка закрывается крышкой. Для запора коробки имеется металлическая застёжка. К крышке коробки приварены две скобы для крепления брезентовой ручки. Внутрь коробки вкладывается картонная прокладка, предохраняющая концы пуль от повреждения при ударах о металлическую стенку коробки.

Патроны упаковываются (укупориваются) в оцинкованные коробки (часто именуемые для краткости "цинк") по 440 штук без обойм или по 300 штук в обоймах. Две оцинкованные коробки размещаются в одном деревянном ящике. Таким образом, при упаковке патронов без обойм, в одном деревянном ящике хранится боезапас 880 патронов.

Патроны поступают в части в скреплённых по нескольку штук (ошинованных) деревянных ящиках. Ящики имеют трафаретные надписи, содержащие следующие сведения: калибр патрона, образец пули и металл гильзы; количество патронов в ящике; номер партии и номер завода-изготовителя; год и месяц изготовления; марка пороха. Кроме того, на крышке ящика указан разряд груза, знак опасности и вес ящика с патронами. На ящики с патронами разного назначения ставят отличительные цветные полосы. Также маркировка наносится и на оцинкованные коробки.





патронные коробки



Деревянный патронный ящик





Коробки для патронных лент

Деревянный патронный ящик







патронный ящик патроны д





Деревянный патронный ящик

Оцинкованная железная патронная коробка







цинк





Клеймо на оцинкованной коробке



Бумажная патронная упаковка







патронная лента холщовая



патронная лента металлическая







Матерчатая (холщовая)

Патронные ленты

Металлическая (стальная)







Холщовая патронная лента



Холщовая патронная лента к пулемёту Максима образца 1910 г.



Металлические ленты, используемые в пулемётах Максима, относятся к виду лент фиксированной длины (нерассыпных), звеньевых, с замкнутым звеном. Металлическая лента, демонстрируемая в музее, от пулемёта СГМ образца 1945 года системы П. Горюнова. Отличия её от ленты образца 1943 года незначительны. Также в запаснике музея находятся металлические ленты более поздних годов выпуска. В частности, лента от СГМТ – танковой модификации станкового пулемёта СГМ. Они посетителям не демонстрируются.





Металлическая патронная лента



Металлическая патронная лента от СГМ образца 1945 г.



Полный размер



Полный размер



Полный размер







Металлическая пулемётная лента



хвостовик пулеметной ленты



Металлические патронные ленты для патронов 7,62 мм различных модификаций и лет выпуска



Полный размер



Полный размер



Полный размер



Полный размер





Согласно "Перечню оборудования боевых сооружений сухопутных укреплённых районов" 1935 года, коробок со снаряжёнными патронными лентами в ДОТе должно быть не менее 36 штук. В соответствии с тем же документом, боезапас, должен составлять 40 тысяч патронов. Таким образом, в сооружении должно было размещаться не менее 45 деревянных патронных ящиков. Однако в военное время количество патронов могло быть уменьшено. Кроме того, боезапас мог хранится не только в ДОТе, но также и в землянке-складе неподалёку.





Патроны и гильзы



Для стрельбы из винтовки и карабина системы Мосина, пулемёта ДП, а также пулемёта Максима образца 1910/30 года применяются патроны калибра 7,62×54 Р. Для стрельбы из пистолета-пулемёта Шпагина (ППШ-41) и пистолета-пулемёта Судаева (ППС-43) применяются патроны 7,62×25 ТТ.

Патроны, в зависимости от их предназначения, имеют различные баллистические характеристики и разное устройство. Все патроны подразделяются на боевые и вспомогательные. К вспомогательным относятся учебные патроны. Это патроны, не имеющие порохового заряда и инициирующего заряда капсюля, предназначенные для обучения стрелка приёмам заряжания и разряжания оружия, а также для показа взаимодействия его механизмов. Боевые патроны подразделяются на на патроны с обычными пулями и патроны со специальными пулями.

Патроны с обычными пулями предназначены для поражения живой силы противника. К ним относятся патроны с лёгкой пулей образца 1908 года и с тяжёлой пулей образца 1930 года.

Патроны со специальными пулями, в зависимости от их устройства, предназначены для поражения легко бронированных целей противника, для зажигания горючего, защищённого бронёй, для пристрелки и целеуказания. К ним относятся патроны с бронебойной пулей образца 1930 года (Б-30); с бронебойно-зажигательной пулей образца 1932 года (Б-32); с трассирующей пулей (Т-46) и с пристрелочно-зажигательной пулей (ПЗ).

Боевой патрон состоит из гильзы, пули, заряда и капсюля. В зависимости от предназначения патронные пули маркируются нанесением краски определённого цвета на головную часть пули. На гильзе со стороны капсюля наносится кодовый номер завода-изготовителя и год изготовления патрона (подробнее о маркировках).

Для ведения огня из пулемётов Максима в ДОТе применяются следующие типы патронов:

1. 7,62-мм патроны с тяжёлой пулей (Д). Предназначены для поражения живой силы противника (убойная сила до 3 500 м). Применяются главным образом для стрельбы из станковых пулемётов. Патрон состоит из гильзы бутылочной формы с выступающей закраиной (фланцем), пули, капсюля-воспламенителя и метательного заряда. Пуля состоит из стальной плакированной томпаком оболочки. Сердечник пули – из сплава свинца с сурьмой. Пуля большей длины, чем лёгкая, в донной части имеет форму усеченного конуса. Головная часть пули окрашена в жёлтый цвет.

2. 7,62-мм патроны с трассирующей пулей (Т-46). Предназначены для пристрелки и корректирования огня, а также для поражения живой силы противника. Патрон состоит из гильзы бутылочной формы с выступающей закраиной (фланцем), пули, капсюля-воспламенителя и метательного заряда. Пуля состоит из биметаллической оболочки, сердечника из сплава свинца с сурьмой, биметаллического стаканчика с воспламенительным и трассирующим, специально разработанным для этой пули, составами и колечка. Накатка на пуле не производилась во избежание разрушения пиротехнического состава. Хорошая видимость трассы до 1000 м, а красный цвет горящего трассирующего состава обеспечивает увеличение видимости трассы днём. Головная часть пули окрашена в зелёный цвет.

3. 7,62-мм патроны с бронебойно-зажигательной пулей образца 1932 года (Б-32). Предназначены для поражения легко бронированных целей (бронемашин, танкеток и огневых точек) и зажигания лёгкого горючего (бензина) за бронёй. Патрон состоит из гильзы бутылочной формы с выступающей закраиной (фланцем), пули, капсюля-воспламенителя и метательного заряда. Пуля состоит из биметаллической оболочки, свинцовой рубашки и стального закаленного бронебойного сердечника. В головной части пули вместо свинца помещен зажигательный состав. Схема работы пули: в результате резкого торможения пули при попадании в твердую преграду стальной сердечник, двигаясь по инерции, сжимает и воспламеняет зажигательный состав. Разрушив оболочку, сердечник пробивает преграду и затягивает зажигательный состав в пробоину. Головная часть пули окрашена в чёрный и красный цвета.

Все патроны с пулями бронебойно-зажигательной и трассирующей при стрельбе из станковых и ручных пулемётов должны снаряжаться в ленты или в магазины следующим образом: через каждые пять патронов с тяжёлой пулей должно быть по какому-либо одному из специальных патронов.







Патрон Д      Полный размер



Патрон Т-46      Полный размер



Патрон Б-32      Полный размер





гильза 7,62 1929 года       7,62х54 гильза       7.62х54 гильза       7.62х54 гильза 1938 год       7,62х54 гильза 1938 год



Полный размер



Полный размер



Полный размер



Полный размер



Полный размер





Расшифровка маркировки (подробнее о маркировках) патронов: ЗВ – Ульяновский завод им. Володарского, 29 – 1929 год выпуска; ЗВ – Ульяновский завод им. Володарского, 38 – 1938 год выпуска; 17 – Подольский патронный завод, 37 – 1937 год выпуска; 17 – Подольский патронный завод, 38 – 1938 год выпуска; 60 – Луганский патронный завод, 39 – 1939 год выпуска.







Гильза патрона 7,62×54 Р латунная
Полный размер



Пуля тяжёлая  Д
Полный размер



Пуля лёгкая
Полный размер









Гильза без капсюля
Полный размер



Патроны в обойме
Полный размер



Патрон учебный 7,62×54 Р
Полный размер







Фрагмент снаряжённой матерчатой патронной ленты (на пять патронов Д один патрон Т-46)         Полный размер





Фрагмент снаряжённой металлической патронной ленты (на пять патронов Д один патрон Б-32)         Полный размер





Фрагмент снаряжённой металлической патронной ленты (на пять патронов Д один патрон Т-46)         Полный размер





Фильтро-вентиляционная система



Фильтро-вентиляционная система долговременных фортификационных сооружений предназначена для обеспечения гарнизона чистым воздухом в условиях применения противником химических, бактериологических, зажигательных и других средств поражения. Фильтро-вентиляционная система состоит из приточной и вытяжной (отсосной) систем вентиляции, которые в боевых условиях должны действовать одновременно.

Монтаж фильтро-вентиляционной установки в ДОТе был проведён согласно "Техническому указанию по инженерному оборудованию газоубежищ", 1942 года, штаба инженерных войск Ленинградского фронта, утверждённому начальником инженерных войск Ленинградского фронта генерал-майором инженерных войск Б. Бычевским 15 августа 1942 года.

Главным элементом приточной системы вентиляции является фильтро-вентиляционная установка (ФВУ). ФВУ монтируются из следующих основных элементов:

1. Фильтры-поглотители и противодымные фильтры – фильтрующие элементы, предназначенные для очистки подаваемого воздуха от отравляющих веществ.

2. Вентиляторы или меха, служащие для забора наружного воздуха, протягивания его через фильтры, воздуховоды и выброса в помещение.

3. Воздуховоды и фасонные части, по которым производится транспортировка воздуха (трубы, соединительные муфты, хомуты, заслонки).

Нормами подачи воздуха в огневую точку при химической атаке можно считать: для бойцов 3-5 м³/час, для станкового пулемёта 60 м³/час.

По способу своего изготовления имущество делится на:

1. Табельное, изготовленное заводским способом, находящееся на техническом вооружении армии.

2. Нетабельное, изготовленное частями на месте из подручного материала.

ФВУ обеспечивает два основных режима работы – режим чистой вентиляции (первый режим), обеспечивающий подачу в сооружение неочищенного воздуха, и режим фильтровентиляции (второй режим), обеспечивающий подачу в сооружение очищенного от пыли и отравляющих веществ воздуха. Переключение между режимами осуществляется при помощи двух герметических клапанов, подключающих или отключающих фильтры-поглотители.

Фильтры-поглотители (ФП) представляют собой коробку, обычно цилиндрической формы, наполненную химическими веществами и активированным углем. Воздух, проходя через слой поглотителя, очищается от содержащихся в нем отравляющих веществ. В 1942 г. на вооружении имелись фильтры следующих марок: ФПУМ-200, ФПУ-60, ФПУ-50 и ФПУ-30. Числовое значение у марки означает часовую производительность фильтра в кубических метрах.

ФВУ ФПУМ-200, производительностью до 200 м³/час, состояла из трёх патронов диаметром 550 мм, высотой 400 мм. Патроны были выкрашены в светло-зелёный цвет и имели на цилиндрической оболочке указание об их производительности, сопротивлении проходу воздуха, а также указания, где верх и низ. Из трёх патронов один являлся противодымным фильтром, а два других – поглотителями. Противодымный патрон имел два штуцера диаметром 100 мм, расположенных в центре днища. Патроны-поглотители имели три штуцера, также диаметром 400 мм, из которых два расположены в днищах, а третий сбоку цилиндра. Штуцеры при хранении патронов, были закрыты глухими фланцами, затянутыми четырьмя болтами. Для создания герметичности под фланцами устанавливались резиновые кольца-прокладки.

Фильтры-поглотители отравляющих веществ ФПУМ-100 и противодымный фильтр ФПУМ-200, установленные в ДОТе, были изготовлены из фильтров ФП-100У производства 1959 года, которые несколько отличались по габаритам, способу соединения и внутреннему содержимому от ФПУМ-200. При этом их оригинальная маркировка была закрашена и нанесена новая, соответствующая ФПУМ-200.





фпум-100



фильтр поглотитель



фпум 200 противодымный фильтр



схема фпум 200





Фильтры-поглотители

Противодымный фильтр

Схема установки




Полный размер



Полный размер



Полный размер



Полный размер




Прокачка воздуха через систему обеспечивается вентилятором марки КП-4А с основным электрическим и дублирующим его ручным приводом. Вентиляторы марки КП выпускались московским заводом "Красная Пресня".

На фильтрах нанесены маркировки: марка изделия; номер завода-изготовителя (завод № 26 – ныне ОАО "Электростальский химико-механический завод"); месяц и год изготовления; номер  партии; номер изделия; сопротивление воздуха (расчётное) в мм вод. ст.*




воздухопровод



Герметический клапан ГК-100




муфта хомуты



Вентилятор КП-4А



Вентилятор КП-4А





Труба-воздуховод, муфты, хомуты



Вентилятор КП-4А



Герметический клапан ГК-100




Полный размер

Полный размер

Полный размер

Полный размер

Полный размер





Вытяжная (отсосная) система вентиляции в долговременных фортификационных сооружениях состоит из вентилятора, всасывающих воздуховодов с дроссельными клапанами, нагнетательного воздуховода с герметическим клапаном и противовзрывных устройств. В вытяжной системе вентиляции установлен вентилятор КП-4. В системе вентиляции в основном используются те же воздуховоды, герметические и дроссельные клапаны, что и в приточной системе. Воздуховоды изготовляются диаметром 50 мм и присоединяются к пулемётам при помощи гибких гофрированных трубок. Всего таких трубок две. Одна подсоединена к коробу пулемёта, для чего штатная левая задвижка короба заменяется на специальную задвижку с ниппелем. Другая – к патрубку трубы гильзоотвода.





отсос пороховых газов от пулемёта



отсос пороховых газов максим



Воздуховоды



Герметический клапан ГК-50





Места отсоса пороховых газов от пулемёта



Воздуховоды



Герметический клапан ГК-50




Воздухопровод



Воздухопровод



Вентилятор КП-4



КП-4





Воздуховоды



Вентилятор КП-4




Полный размер



Полный размер



Полный размер



Полный размер







Элементы системы охлаждения (сохлаж)



Важнейшим элементом оборудования пулемётных казематов являлась система подачи охлаждающей воды. От её бесперебойного функционирования зависела не только возможность ведения ДОТом непрерывного длительного огня, но и судьба сооружения и его гарнизона.



Для целей водоснабжения сооружений использовались главным образом подземные воды (шахтные и трубчатые колодцы), а при их отсутствии поверхностные источники воды (ручьи, реки, озера). При неглубоком залегании подземных вод (до 15 м) для каждого сооружения устраивался самостоятельный источник водоснабжения (шахтный колодец). При глубоком залегании воды устраивались трубчатые колодцы (буровые скважины), обслуживающие одно или несколько сооружений, вода к которым доставлялась по трубопроводам или подвозилась. Шахтные колодцы, устраиваемые в фортификационных сооружениях, имели круглое сечение диаметром 1 м. Ствол шахты крепился железобетонными кольцами, в которые заделывались металлические скобы для спуска. На дне колодца устраивался фильтр из песка и гравия. Сверху колодец закрывался металлическим люком.

В качестве водоподъёмных средств (для подъёма воды из шахтных колодцев) в фортификационных сооружениях применялись ручные поршневые насосы. Ручной поршневой насос КФ-2 имел производительность 1,3-2 м³ воды в час, одновременно на нём работал один человек.

Металлические баки являлись основными ёмкостями для хранения воды в системах водоснабжения. Баки делались сварными из листовой стали. Сверху баки закрывались съёмными крышками. На верхних бачках имелись водомерные стёкла.

Внутренняя водопроводная сеть устраивалась из стальных оцинкованных труб диаметром от 19 до 50 мм. Для перекрывания отдельных участков сети и на её ответвлениях к местам потребления воды устанавливались вентили. Резиновые шланги в системах охлаждения оружия служили для гибкого соединения оружия с трубопроводом и баками. Шланги имели ниппели, с помощью которых они присоединялись к кожуху пулемёта.





колодец у ДОТа



Трубопровод от колодца в ДОТ



Трубопровод от колодца в ДОТ





Шахтный колодец, водозабор



Трубопровод от колодца в ДОТ (сверху)




Ручной насос КФ-2



Охлаждающий бак



Напорный бак



водомерное стекло





Ручной насос КФ-2



Охлаждающий бак (нижний), подводящая труба



Напорный бак (верхний), мерное стекло




Место подвода воды в кожух пулемёта



Штуцер крепления



Место отвода воды из кожуха пулемёта

Пулемёт "Максим" – один из немногих пулемётов, имевших жидкостное (водяное) охлаждение ствола. Подобная система охлаждения, представляющая серьёзный недостаток в открытом бою, в каземате же, наоборот, является преимуществом. Вода в кожухе пулемёта перегревается (вскипает) после непрерывной стрельбы в течение одной минуты (500 патронов).

Охлаждение ствола пулемёта осуществлялось по двум системам: проточной (непрерывной) со скоростью 6-7 л/мин и периодической (прерывной). Периодическая смена воды применяется, при стрельбе короткими очередями. В этом случае при нагревании воды в кожухе пулемёта до кипения второй номер расчёта открывает вентиль и пускает холодную воду из верхнего бачка в кожух пулемёта до появления из сливного шланга холодной воды, после чего вентиль закрывается.

Проточная смена воды в кожухе пулемёта применяется при стрельбе длинными очередями. При проточной смене воды второй номер пулемётного расчёта открывает вентиль и пускает воду самотёком из верхнего бачка в нижний через кожух пулемёта.

Подкачка воды из нижнего бака в верхние бачки в обоих случаях производится по израсходовании половины объёма верхнего бачка. Полностью расходовать воду из верхнего бачка не допускается.

Верхние бачки представляли собой систему сообщающихся сосудов, заполнялись водой одновременно, и расходуют воду также одновременно.

В установке НПС-3 шланг залива воды присоединяется к нижнему отверстию кожуха пулемёта, а шланг слива – к верхнему. В зимнее время для охлаждения пулемётов применялась специальная охлаждающая смесь, состоящая из 50% воды и 50% глицерина.





Перископ сухопутного фронта



Согласно штатному расписанию 1935 года, в пулемётных ДОТах устанавливался перископ сухопутного фронта ПСФ с 1,5× кратным увеличением. Оптика перископа представляла собой две самостоятельные телескопические системы, верхнюю и нижнюю, которые могли быть раздвинуты до заданных размеров одна от другой, не нарушая коррекции и оптических данных перископа.

В конце 1940 года перископы этой модели постепенно начали заменять на перископы модели ТУ-1 с качающейся верхней отражательной призмой. Поскольку сооружение ДОТов рубежа "Ижора" происходило в 1943 году, их комплектовали уже перископами новой конструкции.

Оптические данные перископа сухопутного фронта ТУ-1: увеличение 4× кратное; поле зрения – 10,4º; диаметр выходного зрачка – 6 мм; перископичность от 1,5 до 2,5 м; пределы визирования в вертикальной плоскости от – 20º до + 40º и полный круговой обзор по горизонту.

При установке в казематах перископ помещался в обсадную трубу, в которой с помощью уплотнительного кольца плотно прилегал к внутренней стенке. Для этого обсадная труба имела гладкую внутреннюю поверхность, смазанную пушечным салом для предохранения от коррозии и для облегчения скольжения уплотнительного кольца при подъёме и опускании перископа, а также при его вращении вокруг вертикальной оси.

Для правильной работы перископа труба должна была быть установлена так, чтобы внутренняя ось его была строго вертикальна. При опускании перископа внутрь каземата верхнее отверстие обсадной трубы закрывалось крышкой (бронекрышкой), которая поворачивалась изнутри каземата с помощью вертикальной оси и рукоятки. Через толщу бетона ось рукоятки проходила внутри предохранительной трубки, внизу и наверху которой имелись втулки, служившие подшипниками для оси. Для предупреждения проникновения через предохранительную трубку влаги втулки имели сальники. Стойка перископа с выдвижным штоком устанавливалась на плиту (основание).

Перископ в разобранном состоянии с принадлежностями и запасными частями укладывался в деревянный ящик. Ящик изготавливался из сухих досок, имел открывающуюся вверх на петлях крышку, плотно пригнанную и затворяющуюся на два замка. Для переноски ящика к боковым стенкам привинчивались металлические ручки. Снаружи крышка и боковые стенки ящика были выкрашены масляной краской в защитный цвет. Отдельные колена перископа укладывались в ящике в соответствующие гнезда в колодках, обшитые сукном. Кроме перископа, в ящик помещаются растяжки, инструмент и запасные части.

Поскольку приобрести для музея перископ модели ТУ-1 не представлялось возможным, в экспозиции был использован максимально приближенный к нему по характеристикам перископ модели ПФП-5.

Полевой фортификационный перископ ПФП-5 является наблюдательным прибором переменной перископичности монокулярного типа. Предназначен для наблюдения из полевых фортификационных сооружений применяется для оборудования закрытых наблюдательных пунктов с защитной толщиной покрытия до 2,25 метра.

Основные тактико-технические характеристики перископа ПФП-5





Тип – переменной перископичности.
Увеличение – 5×.
Поле зрения – 7º.
Диаметр выходного зрачка – 3 мм.
Удаление выходного зрачка – от 21 до 29 мм.
Разрешающая способность – 10'' (угловых секунд).
Перископичность – 1300, 1720, 2110, 2530 мм.
Наводка по вертикали – ± 12º.
Цена малого деления визирной сетки – 0-05 д.у. (делений угломера).
Цена большого деления визирной сетки – 0-10 д.у. (делений угломера).
Масса
           · в рабочем положении (без футляра) – 12,5 кг.
           · в походном положении (в футляре) – 22 кг.
Габариты прибора в упаковке – 965×280×195 мм.

перископ ПФП-5







перископный ящик



Перископный ящик с упакованным перископом



Полный размер



Полный размер



Полный размер









Перископ ПФП-5 установленный на штатное место в ДОТе

Комплектность перископа

В обыденной жизни часто приходится измерять углы: измеряются они в градусах и минутах. Сухопутным артиллеристам же приходится не только измерять углы, но и быстро в уме по угловым величинам находить линейные величины и, наоборот, – по линейным величинам находить угловые. Пользоваться в таких случаях градусной системой измерения углов неудобно. Поэтому была принята совсем иная мера углов. Мера эта – "тысячная", или, как её называют иначе, деление угломера (д.у.).

Известно, что длина окружности равна 2πR, где R – радиус этой окружности, а число π = 3,1415... Округлим число π до 3 и получим, что длина окружности приблизительно равна 6R. Воспользуемся этой простой формулой, разделив окружность на 6000 равных частей и приняв за основную меру измерения углов одну шеститысячную долю этой окружности. Эта мера и называется одним делением угломера.

Зачем такая странная мера угла? Затем, что если наблюдаемое угловое расстояние между двумя объектами равно α д. у., а дистанция до этих объектов – R километров, то линейное расстояние между этими объектами можно считать примерно равным α×R метров. Ведь окружность разделена на 6000 равных частей, значит длина дуги в 1 д. у. будет округленно равна одной тысячной радиуса. Поэтому артиллерийская мера углов – деление угломера – и носит название "тысячной".

В соответствии с этим стандартом, окружность азимутального круга (лимба) перископа разделена на 60 частей. Почему на 60, а не на 6000? Тоже для удобства – удобства быстрой подачи команды. Число 5240 – "пять тысяч двести сорок" выговаривать долго, а в бою иногда всё решают секунды. Поэтому число в "тысячных" делят на две части: 52-40 и говорят "полста два – сорок", или "пять – ноль ноль" (5-00), или "ноль – ноль два" (0-02). В соответствии с этим правилом и лимб делится на 60 больших делений, каждое из которых, в свою очередь, – на сто малых. Считываем большие деления – говорим "52", считываем малые – говорим "40".

Поскольку для перископа ПФП-5 не требуется высокой точности определения азимута, то на его лимбе одно большое деление разбито на 5 малых с ценой деления 20 д. у.





Военно-полевой телефонный аппарат



Производством телефонной аппаратуры занимался до войны в СССР только завод "Красная Заря" в Ленинграде, а также завод № 197 (ныне – ОАО "Нитэл", г. Нижний Новгород). В связи эвакуацией завода "Красная Заря" в Уфу, Молотов и Москву, с конца 1941 и до лета 1942 года новая телефонно-телеграфная аппаратура в Красную Армию не поступала. В связи с этим в Москве в ведомстве НКС было срочно организовано производство примитивных полевых телефонов ПФ ("Помощь фронту"), а также частично было налажено производство полевых телефонов в цехах эвакуированного завода "Красная Заря" в блокадном Ленинграде, откуда их самолётами доставляли в Москву, а оттуда распределяли по фронтам. Кроме того, приказом ГКО от 6 января 1942 года был создан телефонно-телеграфный завод № 1 НКО (ныне – ОАО "Российские космические системы", г. Москва) который уже к концу 1942 года выпустил 130 тысяч телефонных аппаратов. Аппараты модели УНА-И-42 выпускались с 1942 года на эвакуированном в Уфу заводе "Красная Заря" (завод № 628 НКЭП) и его дочернем предприятии – заводе № 697 НКЭП (ныне – ОАО "БЭТО", г. Уфа), а также на основной площадке "Красной Зари" в блокадном Ленинграде.

В 1943 году удалось наладить выпуск полевых телефонов УНА-ФИ-43 и УНА-И-43, а выпуск устаревших фонических аппаратов прекратить. В 1944 году был разработано и начато производство на заводах № 1 НКО (в Москве) и № 628 НКЭП (уже в Ленинграде) новых полевых телефонов ТАИ-43 и новых коммутаторов К-10, ПК-10 и ПК-30, а производство старых довоенных моделей прекращено.

Основное отличие фонических аппаратов от индукторных заключается в том, что в фонических аппаратах для генерации тока вызова используется собственный элемент питания и зуммер, преобразующий постоянный ток батареи в пульсирующий ток, который, при нажатии кнопки вызова, слышен в динамике трубки вызываемого аппарата в виде характерного "жужжания зуммера". На индукторном аппарате ток вызова генерируется вращением ручки индуктора – генератора переменного тока, который приводит в действие механический звонок на вызываемом аппарате. Звонок слышен гораздо лучше, чем гудок зуммера.

Полевой телефонный аппарат УНА-И-42 (универсальный аппарат с индукторным вызовом образца 1942 года) относится к классу полевых телефонов системы МБ (с местной, т.е. внутренней батареей). Используется микрофон МБ-5 на напряжение 1,5 В, для питания которого достаточно одного сухого элемента типа 3С. Вес аппарата с элементом питания – около 5 кг.

Аппарат представляет собой по внешнему виду деревянный ящик размерами 286×185×123 мм, покрашенный в защитный цвет. Откидная крышка ящика крепится к его задней стенке на петлях и закрывается при помощи двух откидных крючков. На боковых стенках ящика укрепляются две железные скобы, к которым крепится плечевой ремень. Ремень служит для переноски аппарата; помимо этого им удобно пользоваться и при креплении аппарата к дереву, стене и т. д. На правой стенке ящика укрепляется круглая пластина с отверстием. В это отверстие при работе аппарата вставляется ручка индуктора для приведения его в действие. Соответственно этому и в самой стенке высверлено отверстие, к которому изнутри ящика подходит ведущая ось индуктора. Отверстие в нерабочем состоянии закрывается металлической шторкой, укреплённой на самой пластине. В передней стенке ящика имеется щель для ввода линейных проводов и вывода шнура микротелефонной трубки. На внутренней стороне крышки укрепляются: отвёртка, ручка индуктора и железная пружинящая скоба, которая служит для лучшего крепления микротелефонной трубки при закрытой крышке. Микротелефонная трубка укладывается на деку аппарата в специальные гнёзда. По своему внешнему виду и устройству она почти ничем не отличается от микротелефонной трубки фонических аппаратов образцов 1942 и 1943 годов.

На деке аппарата сверху размещаются: три линейных зажима с надписями, из которых два служат для подключения аппарата к линии, а третий – для соединения громоотвода аппарата с землей; плата с гнёздами, в которую вставляется штепсельная вилка микротелефонной трубки; шунтирующая кнопка, служащая для проверки действия своего звонка; два невыпадающих винта, крепящих деку к ящику аппарата, и два железных кольца, при помощи которых дека вынимается из ящика. Чтобы вынуть деку, необходимо отвернуть невыпадающие винты и, взявшись за ушки, поднять деку вверх.

Внутренние части аппарата смонтированы на его деке. Слева располагается источник тока аппарата – сухой элемент типа . Снизу элемент удерживается пружинящей откидной планкой. Выводные концы элемента присоединяются к батарейным зажимам, укреплённым непосредственно на деке. К правой стойке двумя винтами крепится телефонный трансформатор, предназначенный для работы в разговорных (первичной и вторичной) цепях аппарата. Над трансформатором располагаются гнёзда платы для включения штепсельной вилки микротелефонной трубки, а справа от него – два конденсатора постоянной ёмкости. Над конденсаторами, непосредственно к деке, крепится набор пружин шунтирующей кнопки. Сама кнопка устанавливается в деку и своим верхним концом выходит наружу. Над элементом, прямо на деке, укрепляется громоотвод, а сзади элемента одночашечный звонок переменного тока, предназначенный для воспроизведения сигнала вызова. Почти всю правую часть деки занимает трёхмагнитный индуктор – источник переменного вызывного тока.





Внешний вид аппарата – деревянный ящик



Полный размер



Полный размер



Полный размер



Полный размер







УНА-И-42 схема 270.10



УНА И 42 схема





Схемы на внутренней части крышки ящика

Конденсатор

Описание прибора





Полный размер



Полный размер

 Полный размер

Полный размер

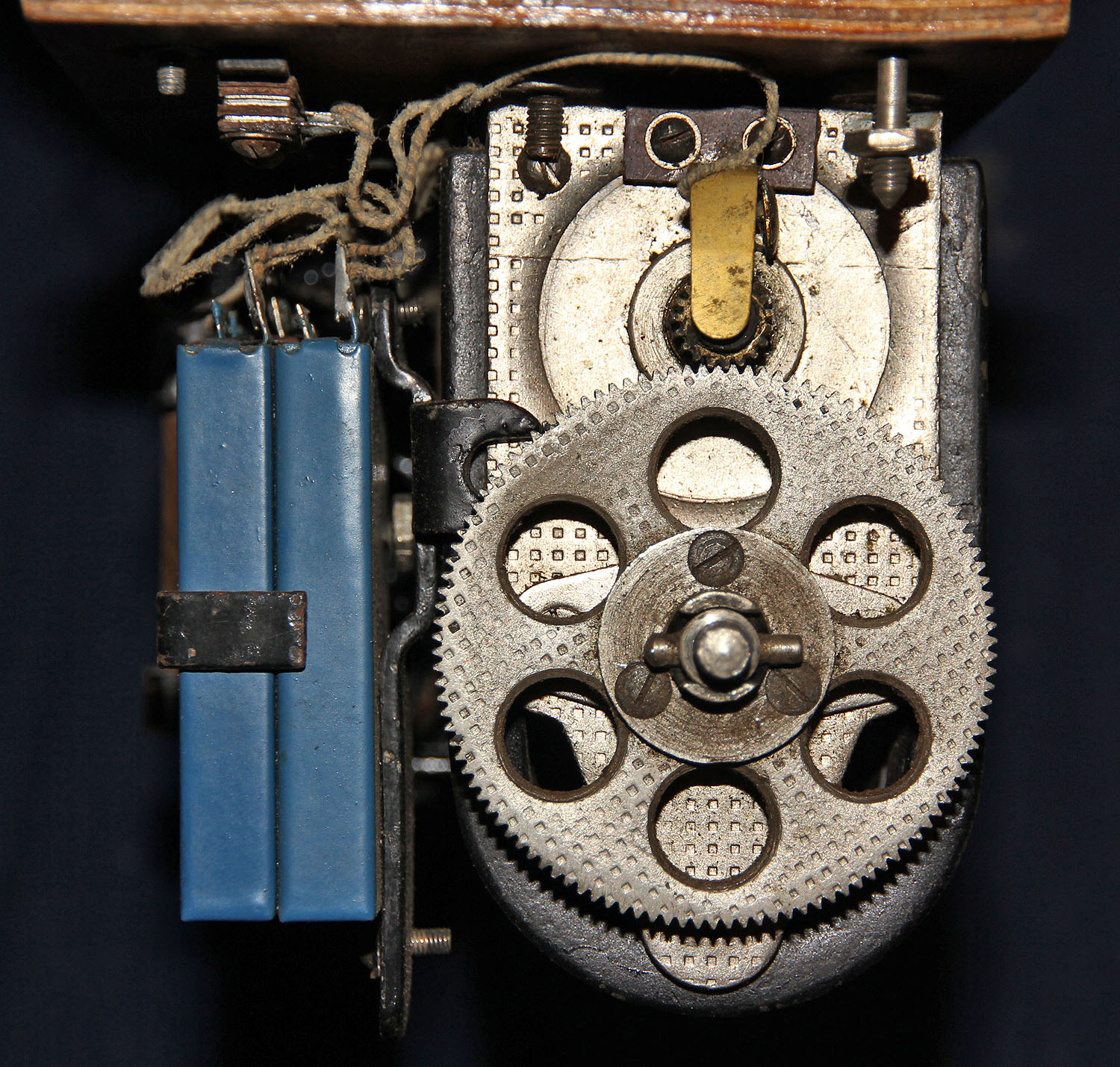

Дека, внутреннее устройство аппарата



Полный размер



Полный размер



Полный размер



Полный размер







звонок аппарата уна-и-42



Звонок, микрофон, динамик, расположение трубки на деке



Полный размер

 Полный размер

Полный размер

Полный размер







УНА-И-42 трубка



Трубки, провода



Полный размер



Полный размер



Полный размер







уна и 42



Телефонная катушка ТКР





Аппарат со снятой трубкой



Телефонная катушка ТКР



Элемент 1.35-ТВМЦ-50 (поздний аналог элемента 3С)



Полный размер



Полный размер



Полный размер



Полный размер





Полевые телефонные аппараты с индукторным вызовом предназначались для организации телефонной связи в звене дивизия – батальон, внутренней связи в штабах и на командных пунктах войсковых соединений и частей. Кроме того, индукторные аппараты применялись для телефонной связи крупных войсковых штабов (КП) с нижестоящими штабами (КП), а также в долговременных огневых точках и иных фортификационных сооружениях. Связь осуществлялась преимущественно по двухпроводной постоянной линии, по которой одновременно мог работать и телеграфный аппарат.

Опыт Великой Отечественной войны показал, что индукторные аппараты как средство телефонной связи получили гораздо более широкое применение, чем фонические аппараты, благодаря своей надёжности и удобству коммутации.

Аппараты УНА-И 1942 и 1943 годов были просты и надёжны, и, при условии бережного к ним отношения, устойчивы в работе. При максимальной нагрузке аппарата его источник тока, расходовался только на питание микрофонной цепи, и действовал в течение длительного времени.

Дальность действия аппарата УНА-И-42 по полевой кабельной линии – до 18 км, а по постоянной воздушной линии со стальными проводами диаметром 3 мм – до 120 км. При наличии дополнительного устройства аппараты УНА-И могли работать в сетях городских телефонных станций с центральной батареей (ЦБ) и в сетях автоматических телефонных станций (АТС).

Индукторный вызов был очень удобен в работе, он не требовал постоянного дежурства у аппарата и позволял применять коммутаторы на большое число абонентов. В то же время, вследствие использования индуктора аппараты УНА-И больше фонических по размерам и весу, сложнее устроены и дороже в производстве. Кроме того, использование индукторных аппаратов требовало телефонной линии с хорошей изоляцией и незначительной утечкой тока, в противном случае звонок вызываемой станции не работал в течение длительного времени.





Личное оружие гарнизона ДОТа



В настоящее время организаторы музея не располагают точными данными о вооружении личного состава гарнизона долговременной огневой точки в 1943 году. Имеется лишь общая информация о вооружении различных родов войск в этот период.

Из личного оружия, использовавшегося в 1943 году, в музее представлены массо-габаритные макеты  карабина системы Мосина, пистолета-пулемёта Шпагина (ППШ-41) и пистолета-пулемёта Судаева (ППС-43).

Трёхлинейная винтовка системы Сергея Ивановича Мосина образца 1891 года по праву считается одним из самых знаменитых образов русского стрелкового оружия. Приняв участие в Русско-японской и Первой мировой войнах, она впоследствии верой и правдой служила и в тяжёлые времена Великой Отечественной. Винтовка многократно модернизировалась. Название "трёхлинейка" происходит от калибра ствола винтовки, который равен трём русским линиям (мера длины, равная одной десятой дюйма, или 2,54 мм – соответственно, три линии равны 7,62 мм).

В отечественной оружейной терминологии, основные отличия карабина от винтовки – это облегчённая конструкция и укороченный ствол. Изготавливались карабины, в основном, для кавалерийских, сапёрных и артиллерийских частей. Некоторое снижение меткости стрельбы, вследствие уменьшения длины ствола, считалось несущественным.

В экспозиции музея представлен 7,62-мм карабин системы Мосина образца 1938 года.





Пистолет-пулемёт Судаева





Пистолет-пулемёт Судаева (ППС), подсумок на три рожка (магазина)



Карабин системы Мосина обр. 1938 г.





Полный размер



Полный размер



Полный размер







Пистолет-пулемёт Шпагина



Пистолет-пулемёт Шпагина (ППШ), барабанный магазин



Полный размер



Полный размер



Полный размер





Исключительная боевая эффективность, показанная пулемётами во время Первой мировой войны, породила в военных кругах желание получить также и ручное оружие – винтовку – с возможностью автоматической стрельбы. Однако опыты по созданию автоматического оружия под винтовочный патрон (автомата) поначалу оказались неудачными, зато для стрельбы очередями удалось приспособить пистолеты. Правда, для этого пришлось удлинить их ствол и снабдить их прикладом. Это оружие под пистолетный патрон, занимавшее промежуточное место между автоматическим пистолетом и ручным пулемётом, получило в отечественной истории название пистолета-пулемёта. Несколько отстав от других стран, в Советском Союзе в итоге сумели создать исключительные по своим боевым характеристикам пистолеты-пулемёты с прицельной дальностью стрельбы до 300 м. Они предназначались для ближнего боя стрелковой пехоты, для поражения врага в тесных помещениях в ходе городских боёв, а также для вооружения специальных войск – НКВД, разведки, танкистов. Высокая технологичность и дешевизна в условиях массового производства пистолетов-пулемётов в годы войны привела к тому, что они даже стали вытеснять более дорогие в производстве винтовки. Однако после войны пистолеты-пулемёты были сами быстро вытеснены в Советской Армии более мощным оружием – автоматами, то есть автоматическими винтовками или карабинами под промежуточный патрон.

Пистолет-пулемёт ППШ разработан Георгием Семёновичем Шпагиным в 1940 году с целью замены нетехнологичного и сложного в производстве пистолета-пулемёта Дегтярёва. ППШ-41 стал одним из самых массовых образцов стрелкового оружия Второй Мировой войны, а всего с 1941 по 1945 год было изготовлено не менее 6 миллионов экземпляров. ППШ-41 по праву называют одним из символов Великой Отечественной войны. Это оружие можно увидеть практически во всех отечественных и зарубежных фильмах, посвящённых этой теме.

Если пистолет-пулемёт Шпагина ППШ-41 называют "оружием победы", то именно пистолет-пулемёт Судаева ППС-43, называют "оружием, прорвавшим блокаду Ленинграда", и однозначно признают самым эффективным пистолетом-пулемётом Второй мировой войны.

Уже в начале войны выяснилось, что состоящий на вооружении ППШ-41 не в полной мере удовлетворяет условиям современного боя. Армии требовался более лёгкий, компактный пистолет-пулемёт для десантников, экипажей боевых машин, а также, для ведения боя в городских условиях. Кроме того, в условиях военного времени необходимо было снизить трудозатраты на производство пистолетов-пулемётов. ППШ-41, несмотря на всю технологичность производства, был и в этом плане далёк от совершенства.

В рамках конкурса на замену ППШ-41 Алексей Иванович Судаев представил свой пистолет-пулемёт, разработанный в блокадном Ленинграде, на Сестрорецком инструментальном заводе. После проведённых испытаний, в июле 1942 года оружие было принято на вооружение РККА, и получило обозначение "пистолет-пулемёт Судаева образца 1942 года", или просто ППС-42. В 1943 году Судаев усовершенствовал свое оружие. Новая модификация получила обозначение ППС-43. Пистолеты-пулемёты ППС, также как и ППШ, вооружались патронами 7,62×25 ТТ.

Пистолеты-пулемёты конструкции Судаева производили заводы с более простым оборудованием и менее квалифицированным персоналом, которые не могли производить ППШ. Головным предприятием по производству ППС в Ленинграде был завод им. А. А. Кулакова. Кроме него такую же продукцию изготавливали артель "Примус" и Сестрорецкий инструментальный завод им. С. П. Воскова, где эта модель и была разработана. Также ППС выпускался множеством самых разных предприятий Советского Союза.

В экспозиции представлен ППС производства завода Счетмаш, Москва.





СТРАНИЦА НЕ ЗАКОНЧЕНА, НАХОДИТСЯ В РАЗРАБОТКЕ





Народный музей не может быть открыт каждый день. Просто потому, что у него, музея, нет ни одного штатного сотрудника. Все представители группы реставраторов занимаются музеем исключительно на общественных началах и в свободное от основной работы время. Времени всегда не хватает...

Большинство из активистов работают обычную рабочую неделю, по этой причине музей может быть доступен для посещений в воскресные и праздничные дни. Собственно, именно в такие дни он и востребован. Фотографии, представленные ниже, сделаны в дни открытия музея для посетителей.



Фотогалерея





Леонид Харитонов и Герман Поляков



Алексей Седельников





Открытие музея 26.01.2014, создатели музея







Андрей Рыжков



Валентина Тихомирова



Открытие музея 26.01.2014, почётные гости





А. Б. Рыжков



В. А. Минин



В. В. Тихомирова







Открытие музея 26.01.2014



Открытие музея 26.01.2014





Открытие музея 26.01.2014, создатели музея, коллеги и гости







представители Кировского района



представители Кировского района



Открытие музея 05.02.2014, экскурсия для коллег из Кировского района С.-Петербурга





Subaru-клуб в доте



Леонид Харитонов



Открытие музея 22.02.2014, делегация участников Subaru-клуба и другие гости





Открытие музея 22.02.2014, группа учеников лицея № 395 и другие гости





Открытие музея 23.02.2014, представители ИАЦ "Помним всех поимённо" Г. С. Савельева, А. Н. Несмеянов и их коллеги





делегация школьников



Казачья стража



Открытие музея 22.03.2014, делегация школьников, представители городского казачьего общества "Казачья стража"





В. Ю. Боброва и А. А. Седельников



валентина боброва



Открытие музея 22.03.2014, почётный посетитель В. Ю. Боброва – председатель правления Межрегионального общественного фонда увековечения памяти погибших при защите Отечества, а также поисковики из Петербурга и Ленинградской области




открытие дота музея в день победы



ДОТ музей День Победы



Открытие ДОТа-музея в День Победы 9.05.2014 г.





Открытие музея в День Победы 9.05.2014 г., почётный гость Лидия Ивановна Утина





ветеран войны Лидия Утина



открытие дота музея купчино



Открытие музея в День Победы 9.05.2014 г., почётный гость Лидия Ивановна Утина





бегущий город у дота



бегущий город дот купчино



Открытие ДОТа-музея 11 октября 2014 года, мероприятие, проводимое совместно с организаторами проекта "Бегущий город"



Каталог петербургских сайтов Санкт-Петербургский рейтинг        Рейтинг@Mail.ru Анализ содержимого сайта

Новое на сайте  •  Гостевая книга  •  Алфавитный указатель  •  Ссылки  •  О сайте  •  Почта  •  Архив



© www.kupsilla.ru 2007-2016
